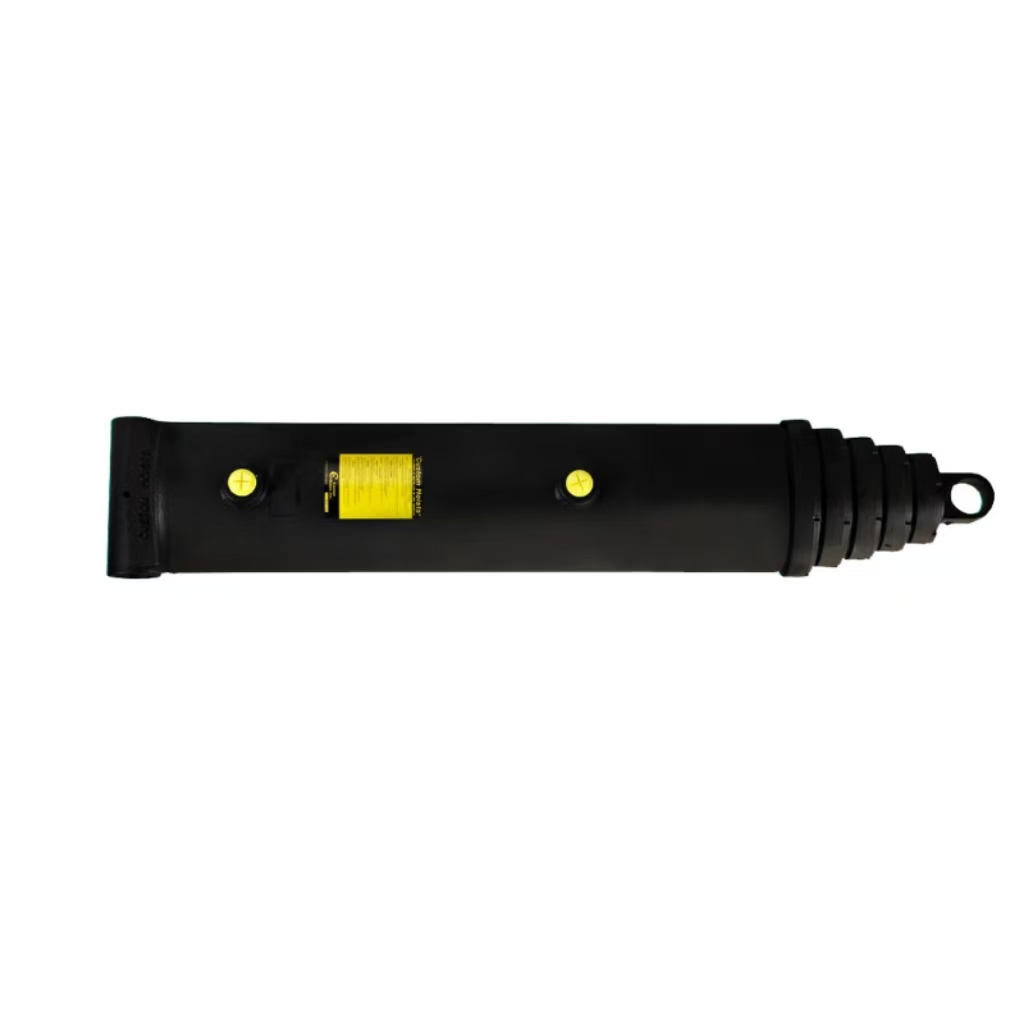

Šis CH vieno veikimo teleskopinis cilindras, sukurtas taip, kad būtų tvirtas ir lengvai aptarnaujamas, turi skersinį vamzdelį, poliruoto plieno stalviršius ir grunto apdailą. V formos tarpiklio sandarikliai esant aukštam ir žemam slėgiui, o išorinės sandarinimo veržlės suteikia atramos ir supaprastina priežiūrą.
Body o.d.:
9,5 colioStroke:
279,25 colioPSI:
2000Retracted:
77,5 colioTvirtinimas kryžminiu vamzdžiu yra standartinis
Galimi individualūs ir stulpelių dizainai
Atstatomas
V formos sandariklis užtikrina aukšto ir žemo slėgio sandarinimą
Išorinės sandarinimo veržlės papildomai palaiko vamzdelius ir supaprastina aptarnavimą
Poliruoto plieno pakopos
Gruntas baigtas
Išvardinti tomai yra visiškai išplėsti
| Svoris: | 746,00 LBS |
| Anga: | 8 colių |
| Insultas: | 279,25 colio |
| Kėbulo od.: | 9,5 colio |
| PSI: | 2000 |
| Strypo skersmuo: | NA |
| Smeigtuko skersmuo: | NA |
| Atsitraukta: | 77,5 colio |
| Išplėstas: | 356,75 colio |
| Prievado dydis: | 1.0 NPTF |
| Stulpelio įkėlimas: | 100 520 @ 2000 PSI |
| Montavimas: | Kryžminis vamzdis |
| Etapai: |
Penkios |
Šis konkretus CH modelis pasižymi 8 colių kiaurymės matmenimis ir 279,25 colio kumuliaciniu efektyviu judesiu, o bendras atitraukto ilgis yra 77,5 colio, o visiškai išplėstas matmuo siekia 356,75 colio. Vardinis nuolatinis darbinis slėgis yra 2000 PSI, o kiekvienas baigtas cilindras prieš išsiunčiant praeina gamyklinį hidrostatinį sprogimo bandymą esant 5000 PSI, kad būtų išvengta paslėpto nuotėkio rizikos. Vienetas sveria 746 LBS, 9,5 colio išorinio skersmens pagrindinėje statinėje yra sutirštintas besiūlis plieninis vamzdis, apsaugantis nuo šoninio smūgio, atsirandančio dėl nelygių kasybos ir bekelės gabenimo kelių. Strypo skersmuo ir kaiščio skersmuo pažymėti NA, nes ši vienpusio veikimo teleskopinė konstrukcija remiasi nuosekliu cilindro išplėtimu, o ne atviru stūmoklio strypu kroviniui pakelti.
