Teleskopiniai cilindrai tiekia ilgą eigą iš labai kompaktiško atitraukto ilgio. HCIC turi teleskopinį kelio projektavimą įvairioms pramonės šakoms ir tikslams ir gali dirbti su jumis, kad suformatuotų vieno veikimo, vieno veikimo / dvigubo atlikimo derinį arba dvigubą dizainą.
Vieno veikimo teleskopiniai cilindrai
Vieno veikimo cilindrai naudoja hidraulinę įtampą, kad išsitiestų ir atsitrauktų dėl sunkio jėgos ar kitokios išorinės jėgos.
Hidraulinis slydimas ir įtempimas prailgina cilindrą
Gravitacija arba kitoks išorinis slėgis įtrauks cilindrą
Išlaiko poziciją
Ilgas brūkšnys, kompaktiškas uždaras ilgis
Didesnis išorinis skersmuo nei strypo cilindrai
Mažiau sudėtinga schema nei dvigubo veikimo

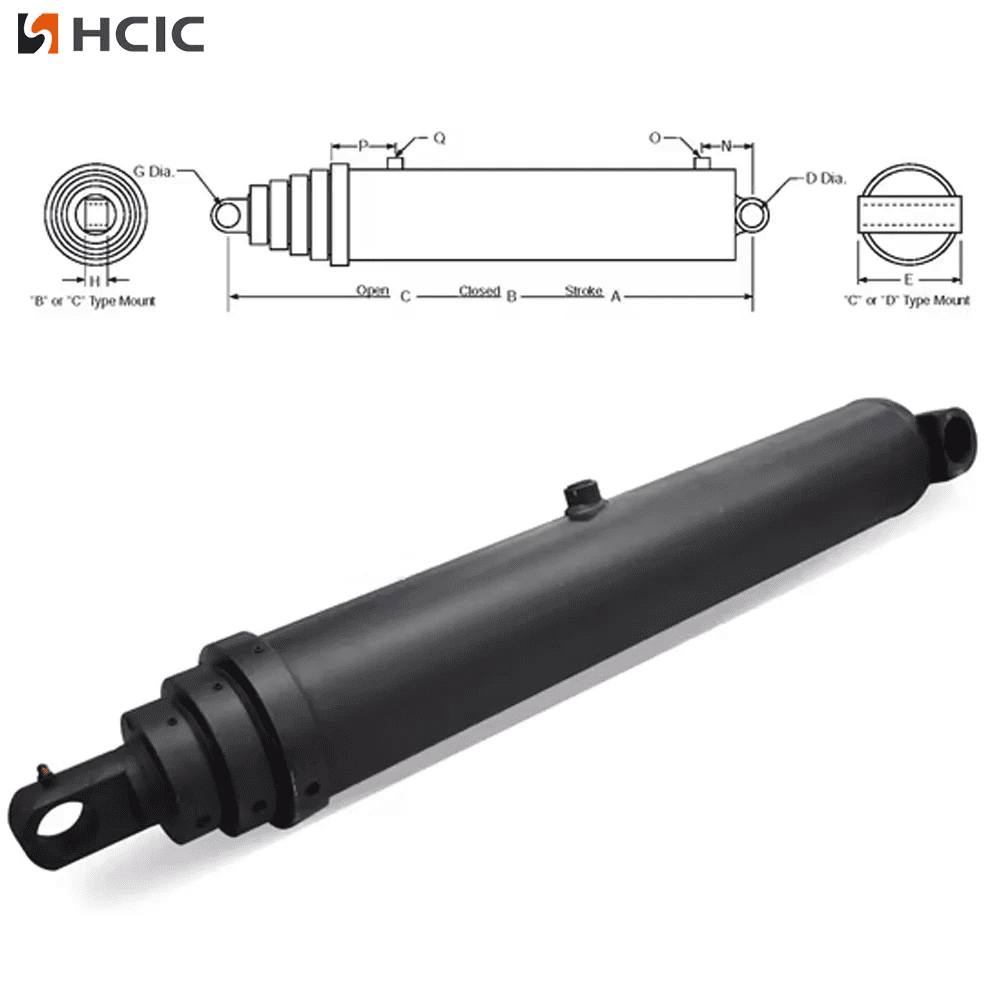

Dvigubo veikimo teleskopiniai cilindrai
Dvigubo veikimo cilindrai naudoja hidraulinį slėgį kiekvienam išplėtimui ir įtraukimui.
Hidraulinė energija atitraukia cilindrą kaip priešišką gravitacijai / jėgai
Atitraukimo slėgis gali traukti apkrovą
Įprasti teleskopiniai cilindrai
Abu prievadai yra ant strypo galo
Stūmoklių sandarikliai paprastai yra tvirti geležiniai žiedai
Cilindras nebėra skirtas išlaikyti apkrovą tikrosiose padėtyse (dreifuojant)
Mažiausias srautas, kurio reikia norint išvengti strigimo
Specialūs elementai gali būti suprojektuoti į teleskopinius cilindrus
Abiejuose statinės diagramos prievaduose išvengiama žarnų perkėlimo ir raštų
Teigiami stūmoklių sandarikliai leidžia cilindrui išlaikyti apkrovą ir atsikratyti minimalaus slydimo reikalavimo
Mažiau nenaudingų ilgių vienoje scenoje nei tradicinis dvigubas teleskopas
PASIRENKAMOS FUNKCIJOS
Darbinis slėgis iki 5000 PSI
Nuo 2 iki 5 darbo sekcijų
Iki 20 colių statinės skersmuo
Alternatyvios vamzdžių pakopos dangos patogios kartu su nitridu, chromu ir nikeliu, plazminiu purškimu
Judėjimo ilgis iki 480 colių (40 pėdų)
Pasiekiamos alternatyvios strypų medžiagos, tokios kaip anglinis plienas, tiksliai šlifuotos, tvirtos chromuotos pakopos.
Pasirenkama įmontuota apdirbto stūmoklio konstrukcija
Plieninės arba lanksčios įvorės su vidiniu sriegiu konstrukcija
Papildomi tvirtinimo įtaisai: griebtuvas, veržlė, lankas, judantis vamzdis, sferinis guolis, pritaikyta įvorė, perkeliamas išgręžtas tarpas
Išpūstos plombos žudo pelną. Įsigykite HCIC teleskopinius cilindrus, skirtus standartiniams cilindrams.

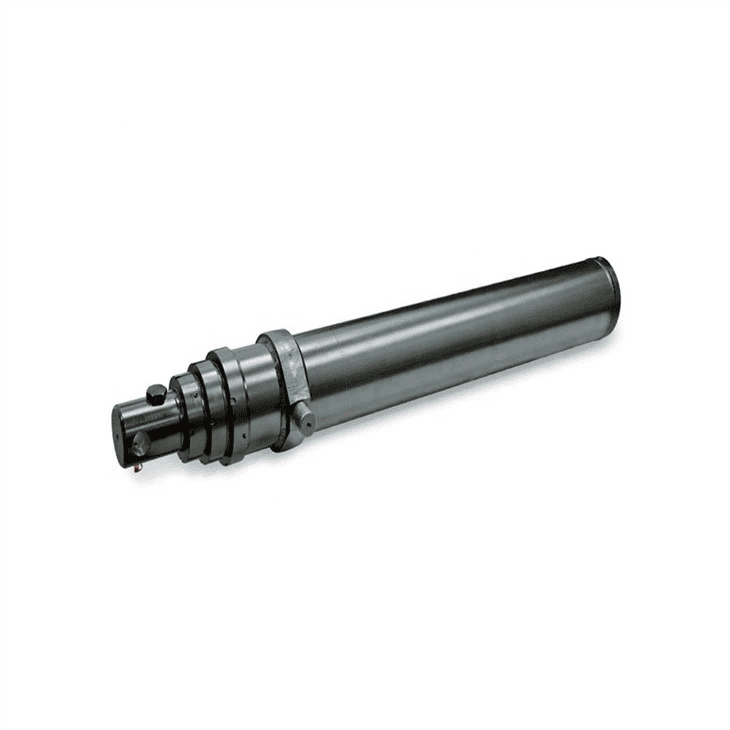

HCIC dvigubo veikimo hidrauliniai cilindrai naudoja hidraulinį slėgį tiek ištempimui, tiek įtraukimui, užtikrinant kontroliuojamą judėjimą abiem kryptimis. Tai yra labiausiai paplitęs cilindrų tipas pramoniniam ir mobiliajam įrenginiui. Yra įvairių dydžių, eigos ilgių ir montavimo konfigūracijų. Kiekvienas cilindras yra tiksliai apdirbtas ir 100% slėgio patikrintas prieš išsiunčiant. Galimi individualūs dizainai, įskaitant amortizaciją, padėties jutiklį ir specialias sandarinimo medžiagas.
Priekinio krautuvo cilindrų pristatymas: Judėjimo tipas: Ratinis krautuvas Galia: 75kw Mašinų bandymo ataskaita: pateikta Matmenys: 6230*2365*3752 mm Mašinos svoris: 8200 kg Kaušo talpa: 1,0m3 Pagrindiniai komponentai: variklis, variklis, siurblys, pavarų dėžė Kaušo išmetimo aukštis: 2650 mm) nominali apkrova: 2500 kg Ekskavatoriaus talpa: 0,3m3 Kasimo gylis: 52 mm Min. prošvaisa: 300 mm
Krautuvo kaušo hidraulinio cilindro įvadas: Maksimalus eiga: 9030 mm Svoris: 680, 680KG Tinkamas ekskavatorius (tonos): 12 tonų, 12 tonų Kaušo tipas: nykščio kaušas Medžiaga: Q355B//NM400 Spalva: pritaikyta Krautuvo kaušo talpa/m3:0,48 Kaušo talpa: 0,48 m³ Rinkodaros tipas: naujas produktas, 2022 m
Dvigubo veikimo hidraulinio preso cilindro įvadas: Slėgis: hidraulinis, aukšto slėgio Svoris (KG): 70 Matmenys (L*P*A):100x50x50cm Maksimalus eiga: 1000 mm Vidinis vamzdžio skersmuo: 450 mm Medžiaga: 45# Plienas Keliamoji galia: 500 tonų Strypo skersmuo: 200 mm Išorinis vamzdžio skersmuo: 500 mm Taikymas: Paspauskite Vaidinimo tipas: Dvigubas Eiga: 15000 mm Maks
Hidraulinio cilindro konstrukcija yra įvairių konstrukcijų, yra daug klasifikavimo metodų: pagal pratimų metodą jis gali būti suskirstytas į tiesiosios linijos judėjimą ir sukamąjį siūbavimo tipą; pagal faktinę skysčio slėgio situaciją, jis gali būti suskirstytas į stūmoklius, stūmoklius, daugiapakopius teleskopinius įvorės tipus, pavarų dėžės tipą ir kt.; pagal montavimo formą gali būti skirstoma į vežimėlį, auskarus, dugną, vyrių velenus ir kt.
