Matmenys (L*P*A): 2880x2450x2700 Stalo dydis (mm):1000x500 Ašių skaičius: 5 Stalo kelionės (X) (mm):800 Stalo kelionės (Y) (mm):500 Stalo kelionės (Z) (mm):500 Padėties nustatymo tikslumas (mm): 0,0075 Pakartojamumas (X/Y/Z) (mm):0,005 Suklio sukimosi dažnio diapazonas (ap./min): 1–8000 aps./min Veleno variklio galia (kW): 7,5 Maks. Stalo apkrova(kg):600 kg Min. Įrankio keitimo laikas:3
Frezavimo staklės yra frezavimo staklės, naudojamos įvairiems ruošinio paviršiams apdoroti. Paprastai frezą daugiausia varo sukamasis judesys, o ruošinys ir freza juda kaip padavimo judesys. Jis gali būti apdirbtas plokštumoje, griovelyje, taip pat gali būti apdirbtas įvairus lenktas paviršius, pavara ir pan.
Aukštos kokybės dervos smėlis
Taivano velenas
Taivano rutulinis varžtas ir fiksavimo veržlė
Taivano slėgio cilindras
Japoniška NSK guolių vokiška R+W mova
Automatinė tepimo sistema
Skiedrų konvejeris pasirinktinai
Taikymas:

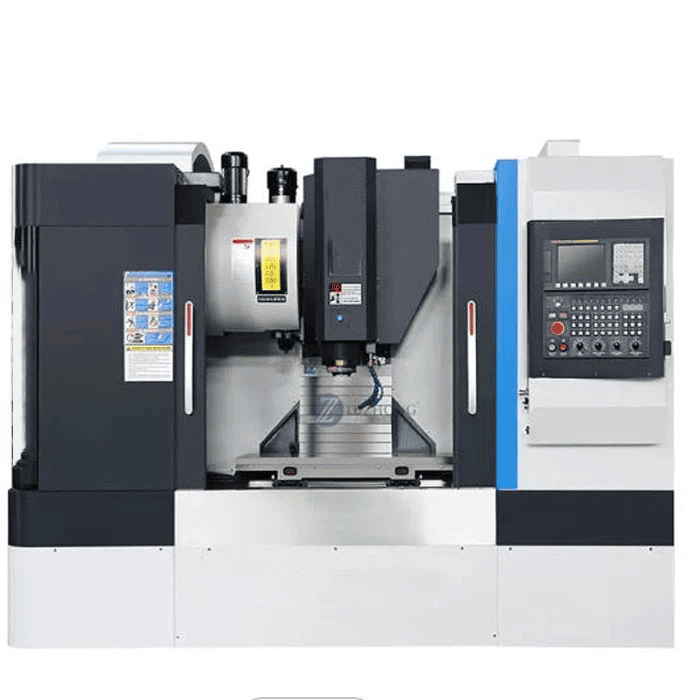

Šis VMC tinka mechaniniam apdirbimui ir formų gamybai. Jis gali atitikti apdorojimo reikalavimus nuo grubaus
apdirbimas iki apdirbimo pabaigos. Jis taip pat gali užbaigti daugybę darbo procedūrų, tokių kaip frezavimas, gręžimas, sriegimas, gręžimas ir kt.
Visi parametrai gali būti pritaikyti
Mėginio parametrai
| Nr. | Prekė | Specifikacijos |
|---|---|---|
| A Techniniai staklių parametrai: | ||
| 1 | Mašinos korpusas ir visos dalys pagaminti iš nano liejinių | |
| 2 | Stalo dydis | 500×400 mm |
| 3 | T formos griovelis (plotis x kiekis x atstumas) | 10×5×78 mm |
| 4 | Didžiausia apkrova | 200 kg |
| 5 | Maksimalus padavimo aukštis | 280 mm |
| 6 | Atstumas nuo veleno paviršiaus iki darbo | 100-280 mm |
| 7 | Triašė eiga X/Y/Z | 450/400/170 mm |
| 8 | Veleno skersmuo | Ø100 mm |
| 9 | Veleno greitis | 36000 aps./min |
| 10 | Veleno variklio galia | 6 kW |
| 11 | Veleno įrankių bibliotekos talpa | 8 |
| 12 | Įrankio keitimo laikas | 5S |
| 13 | Suklio kūgis | ISO25 |
| 14 | Peilių bibliotekos užsiėmimai | Servo disko sukimasis |
| 15 | Greitas judėjimas X/Y/Z | 12/12/12m/min |
| 16 | Apdorojimo greitis | 6-12m/min |
| 17 | Padėties nustatymo tikslumas | ±0,006/300 mm |
| 18 | Pasikartojantis padėties nustatymo tikslumas | ±0,006/300 mm |
| 19 | Mechaniškai apdoroto paviršiaus tikslumas | ≤Ra1.6 |
| 20 | Apdirbimo tikslumas | ±0,01 mm |
| 21 | Neprivaloma keturių ašių penkių ašių | Taip |
| 22 | A ašies sukimosi kampas | ±105 laipsnių |
| 23 | Penktoji ašis C ašies sukimosi kampas | 360 laipsnių |
| 24 | Penkių ašių sujungimo režimas | 5 ašis su judesiu |
| 25 | Darbinė įtampa | 380V/50HZ±10% arba 220V/60HZ |
| 26 | Mašinos dydis (l * P * A) | 1450×1600×2100 mm |
| 27 | Kūno svoris | 1500 kg |
| B Staklių konfigūracijos detalės prekės ženklo parametrai: | ||
| 1 | Sistemos konfigūracija | Taivano SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Verpstė | 6KW didelio tikslumo, didelio greičio, labai tylus alyva aušinamas velenas |
| 3 | Rutulinis varžtas | Japonija NSK, Vokietija RexRoth) 2005 m |
| 4 | Linijinis vadovas | Taivano HIWIN/ABBA didelio tikslumo vadovas H25 |
| 5 | Servo blokas | Panasonic Servo variklis 750W/Ncstudio |
| 6 | Vielos strypo guolis | Taivano TPI tikslios klasės guolis |
| 7 | Perjungiamas maitinimo šaltinis | Taivano Ming ataudai |
| 8 | Elektrinis jungiklis | Kinija chint |
| 9 | keitiklis | * Kvadratinis keitiklis |
1. Ozoninis frezavimo staklės: įskaitant ožinę frezavimo ir gręžimo stakles, portalines frezavimo ir obliavimo stakles bei dvigubos kolonos frezavimo stakles, naudojamos didelėms dalims apdoroti.
2. Vienos kolonos frezavimo staklės ir vienos rankos frezavimo staklės: horizontalioji frezavimo galvutė gali judėti išilgai kolonėlės kreipiamojo bėgio, išilginio tiekimo lentelė; Pastarojo galinė frezavimo galvutė gali judėti horizontaliai išilgai konsolės kreipiamojo bėgelio, o konsolė taip pat gali reguliuoti aukštį išilgai kolonos kreipiamojo bėgelio. Abu naudojami didelėms dalims apdoroti.
3.table nekelia frezavimo staklių: yra dviejų rūšių stačiakampio darbo stalo ir apvalaus darbo stalo, yra vidutinio dydžio frezavimo staklės tarp kėlimo stalo frezavimo staklių ir portalinio frezavimo staklių. Vertikalus jo judėjimas pasiekiamas pakeliant frezavimo galvutę ant kolonėlės.
4. Instrumentų frezavimo staklės: nedidelė kėlimo stalo frezavimo mašina, naudojama instrumentams ir kitoms mažoms dalims apdoroti.
5.Įrankių frezavimo staklės: naudojamos formoms ir įrankiams gaminti, su vertikalia frezavimo galvute, universaliu kampiniu stalu ir kištuku bei kitais priedais, taip pat gręžimui, gręžimui ir interpoliaciniam apdirbimui.
6.Kitos frezavimo staklės: pvz., įvorės frezavimo staklės, CAM frezavimo staklės, alkūninio veleno frezavimo staklės, valcavimo kakliuko frezavimo staklės ir kvadratinių luitų frezavimo staklės ir kt., yra specialios frezavimo staklės, pagamintos atitinkamam ruošiniui apdoroti.
HCIC yra profesionalus hidraulikos gamintojas, turintis 25 metų eksporto patirtį, daugiausia užsiimantis hidraulinių sistemų projektavimu, gamyba, montavimu, transformavimu, paleidimu ir hidraulinių komponentų prekinių ženklų pardavimo paslaugomis.

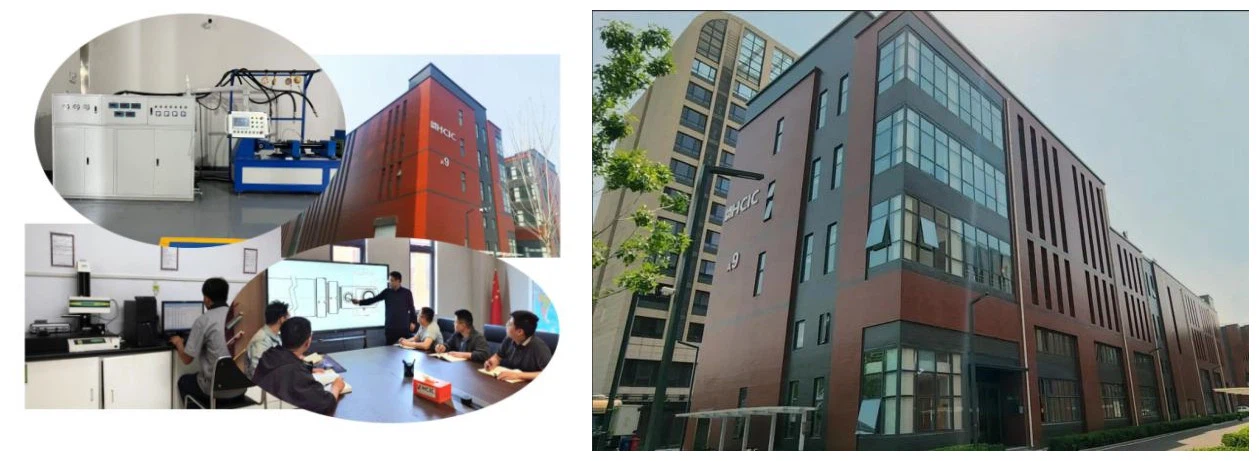

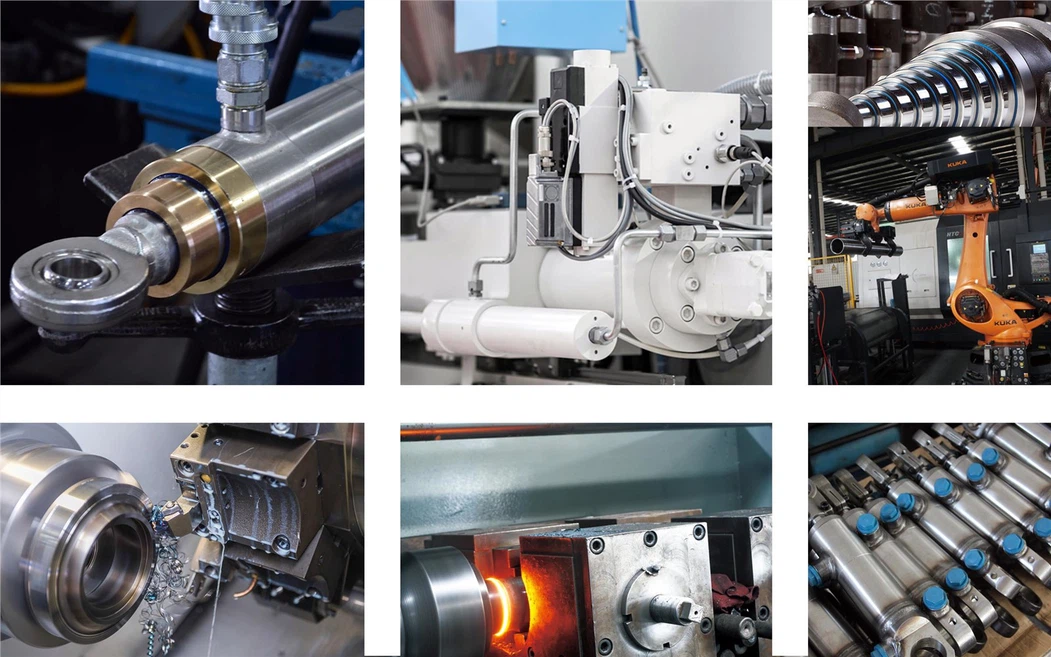

Turime daugiau nei 30 metų visapusę patirtį gaminant hidraulinius cilindrus ir hidraulinių sistemų projektavimo paslaugas. Mūsų visapusė stiprybė yra viena geriausių pasaulyje, o 90 % mūsų pardavimų sudaro nuolatiniai klientai. Visi klientai patenkinti mūsų paslaugų kokybe. Mūsų gamybos bazė yra Jinan mieste, Šandongo provincijoje, Kinijoje. Tai labai kultūringas miestas, šalia yra daug didelių uostų.
1. 13 metų patirtis.
2. Tobulas meistriškumas. Visada atsidavęs tyrimams ir plėtrai.
3. Užtikrinkite, kad gaminiai atitiktų kokybės standartus.
4. Įsitikinkite, kad prekės bus pristatytos laiku.
5. Mes jums atsakysime per 2 valandas.
6. Teikti šiltą ir draugišką aptarnavimą ir aptarnavimą po pardavimo.
7. Garantuojama gera kokybė ir geriausias aptarnavimas, kai perkate iš vietinio tiekėjo.
8. Galimi įvairūs dizainai, spalvos, stiliai, raštai ir dydžiai.
9. Pritaikytos specifikacijos yra sveikintinos.
1.Kaip garantuosite kokybę?
Mes išbandysime ir išsiųsime bandomąjį vaizdo įrašą pirkėjo patvirtinimui prieš išsiunčiant.
2. Kada išsiųsite užsakymą?
Gavę mokėjimo patvirtinimą, pasistengsime išsiųsti per 48 valandas.
3.Kaip galiu sekti savo užsakymą?
Kai jūsų užsakymas bus išsiųstas, mes atsiųsime jums el. paštu išsamią pristatymo informaciją.
4.Jei nesu patenkintas produktais, ar galiu grąžinti prekes?
Taip, mes siūlome keitimo ir remonto paslaugas garantiniu laikotarpiu.
5.Kaip padaryti, kad mūsų verslas būtų ilgalaikiai ir geri santykiai?
a. Mes išlaikome gerą kokybę ir konkurencingą kainą, kad užtikrintume mūsų klientų naudą;
b. Mes gerbiame kiekvieną klientą kaip savo draugą ir nuoširdžiai užsiimame verslu ir su jais draugaujame, nesvarbu, iš kur jie kilę.
