Peržiūrėkite 53-4592-106 hidraulinio cilindro matmenis, 106,06 colio eigą, 3/4 colio NPTF prievadą ir 208 svarų katalogo svorį, skirtą ilgos kelionės OEM įrangai.
Stroke:
2 694 mmClosed length,:
1 219 mmExtended length:
3 913 mmPort:

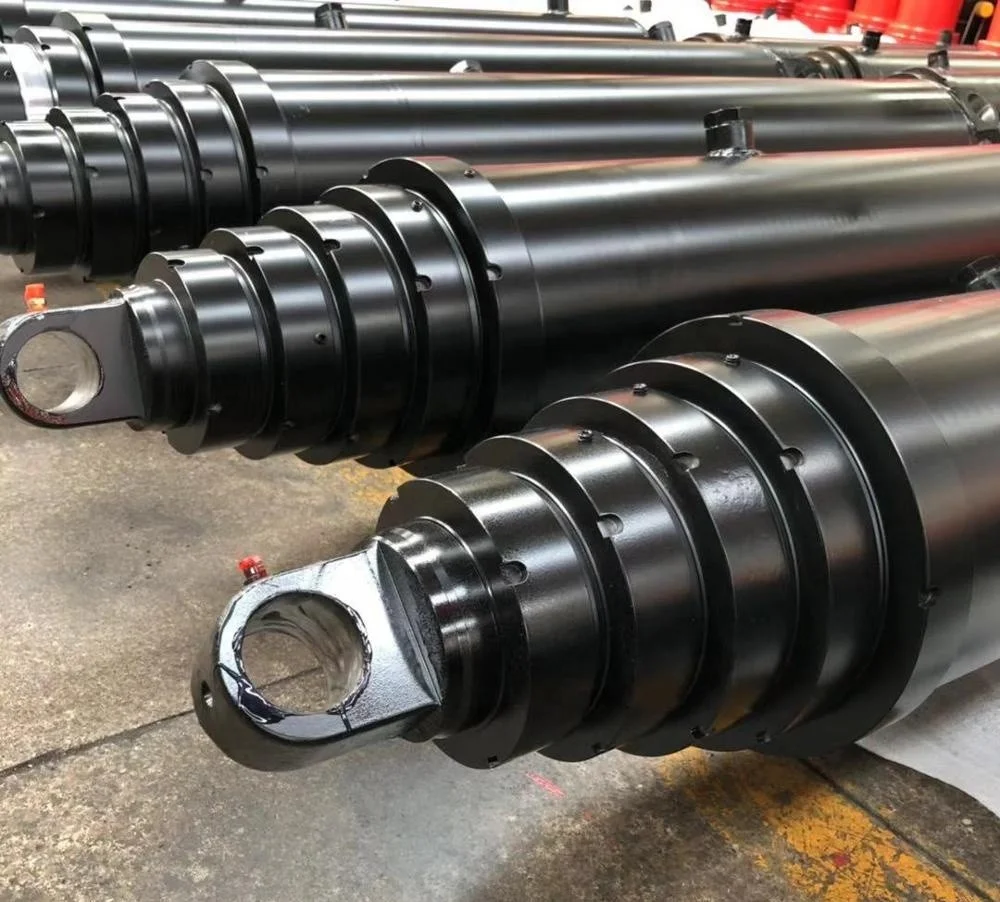

3/4 NPTF53-4592-106 dvigubo varčio hidraulinis cilindras yra ilgo takto 4000 serijos modelis, įtrauktas į HCIC-2026 katalogą. Dėl 106,06 colio katalogo eigos jis įrengiamas kitokioje diskusijoje nei kompaktiška pavara: mašina turi turėti vietos ilgam kaiščio centro atstumui keisti, o laikikliai ir žarnos turi likti valdomi visą judesį.
OĮG gamintojui arba techninės priežiūros komandai naudingas pradžios taškas yra visa matmenų eilutė. Tai apima eigą, uždarą ilgį, pailgintą ilgį, montavimo matmenis, prievadą, alyvos tūrį ir svorį. Šios vertės padeda inžinieriams palyginti modelį su esamu cilindru arba nauju mašinos išdėstymu prieš prašydami projekto kainos.

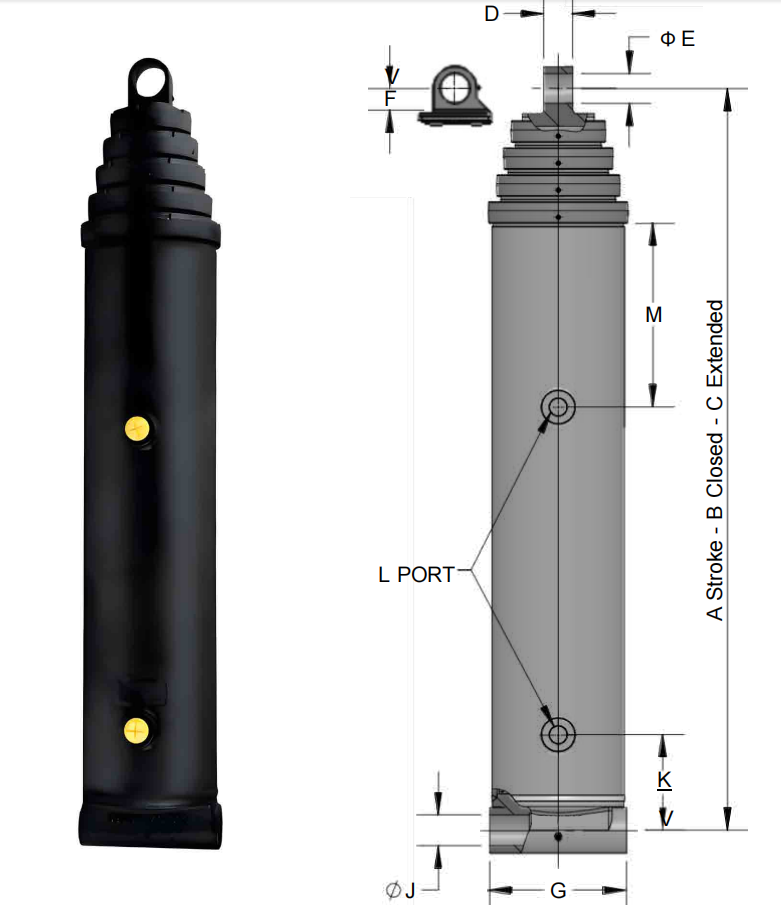

| Prekė | Colių vertė | Metrinė vertė |
|---|---|---|
| Modelis | 53-4592-106 | 53-4592-106 |
| Serija | 4000 serija | 4000 serija |
| Insultas, A | 106,06 colio | 2 694 mm |
| Uždaras ilgis, B | 48,00 colio | 1 219 mm |
| Prailgintas ilgis, C | 154,06 colio | 3 913 mm |
| D matmuo | 1,50 colio | 38 mm |
| E matmuo | 2,06 colio | 52 mm |
| F matmuo | 2,00 colio | 51 mm |
| G matmuo | 7,00 colio | 178 mm |
| Matmenys J | 2,06 colio | 52 mm |
| Dydis K | 19,50 colio | 495 mm |
| Uostas | 3/4 NPTF | 3/4 NPTF |
Katalogas nesuteikia universalios slėgio, apkrovos ar eksploatavimo trukmės garantijos 53-4592-106. Galutiniam pasirinkimui reikalingas tikras mašinos apkrovos kelias, hidraulinės sąlygos ir saugos peržiūra.

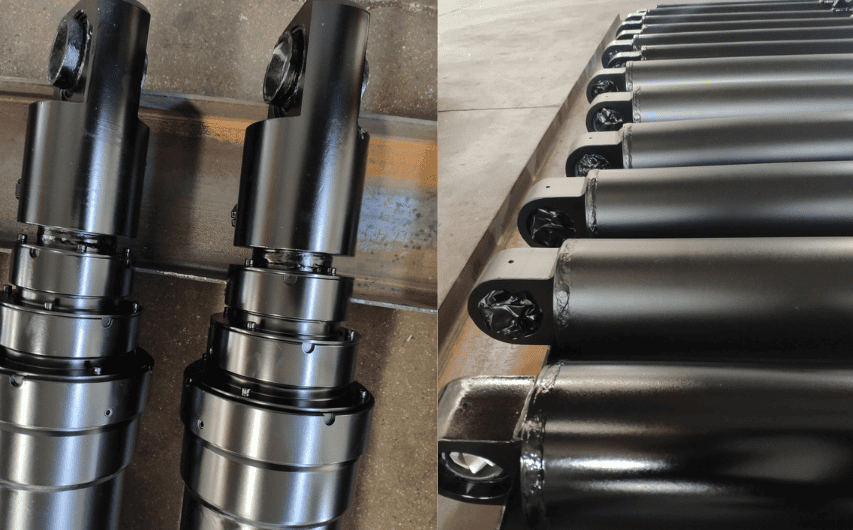

Cilindras nuo kaiščio iki kaiščio neveikia atskirai. Fiksuotas kaištis, judantis kaištis ir prijungtas mechanizmas apibrėžia judesį. 53-4592-106 kataloge nurodytas 48,00 colio uždarytas ir 154,06 colio išplėstas. Todėl mašinai reikalingas kontroliuojamas kelias per didelį kaiščio centro atstumo pasikeitimą.
Prieš montuodami, nubrėžkite dvi galines ir kelias tarpines pozicijas. Patikrinkite, ar cilindras išlieka numatyto kampo diapazone, ar tvirtinimo kronšteinai neša apkrovą teisinga kryptimi ir ar aplinkinė konstrukcija palieka vietos kėbului, strypui, kaiščiams ir žarnos judėjimui.
Ilgas smūgis taip pat daro maršrutą svarbesnį. Žarnos turi sekti judantį agregatą, nesitampydamos, nesitrindamos ir nesitrindamos į rėmą. Aptarnavimo komandos turi turėti galimybę pasiekti prievadą ir tvirtinimo įrangą neišardydamos nesusijusios įrangos.
Katalogo matmenys D, E, F, G, J ir K pateikia pradinį montavimo tašką. Palyginkite juos su mašinos brėžiniu, o ne manydami, kad ilgas eigas yra vienintelis montavimo reikalavimas.
3/4 NPTF prievade turi atitikti esamą hidraulinės santechnikos ir montavimo praktiką. Prieš montuodami cilindrą ribotoje erdvėje, patikrinkite adapterį, sandarinimo būdą, žarnos lenkimo spindulį ir angos orientaciją.
Produkto eilutėje nurodytas 1,7 galonų užpildymo alyvos tūris ir 6,0 galonų išplėstinės alyvos tūris. Hidraulinėje sistemoje turi būti pakankamai naudingo rezervuaro tūrio cilindrui, žarnoms, vožtuvų blokui ir faktinei darbo padėčiai. Šios katalogo vertės nėra išsamus rezervuaro dydžio skaičiavimas.
Nurodytas svoris yra 208 svarai. Ši vertė yra svarbi transportuojant, planuojant montavimą ir projektuojant laikiklius. Pateikite saugų kėlimo būdą ir patvirtinkite, kad mašinos konstrukcija gali palaikyti cilindrą ir perkelti darbinę apkrovą per kaiščio jungtis.
53-4592-106 galima peržiūrėti dėl ilgos kelionės OEM įrangos ir pakeitimo projektų, kuriuose naudojamas cilindras su kaiščiu. Jis tinka mechanizmams, kuriuose fiksuoti ir judantys tvirtinimo taškai yra toli vienas nuo kito iki galo, jei mašinos geometrija atitinka katalogo matmenis.
Citata neturėtų būti pagrįsta vien modelio numeriu. HCIC reikalingas mašinos brėžinys arba tikslūs lauko matavimai, darbinis slėgis, apkrovos kryptis, ciklo dažnis, kaiščio detalės ir hidraulinės jungties informacija, kad galėtų įvertinti taikymą.

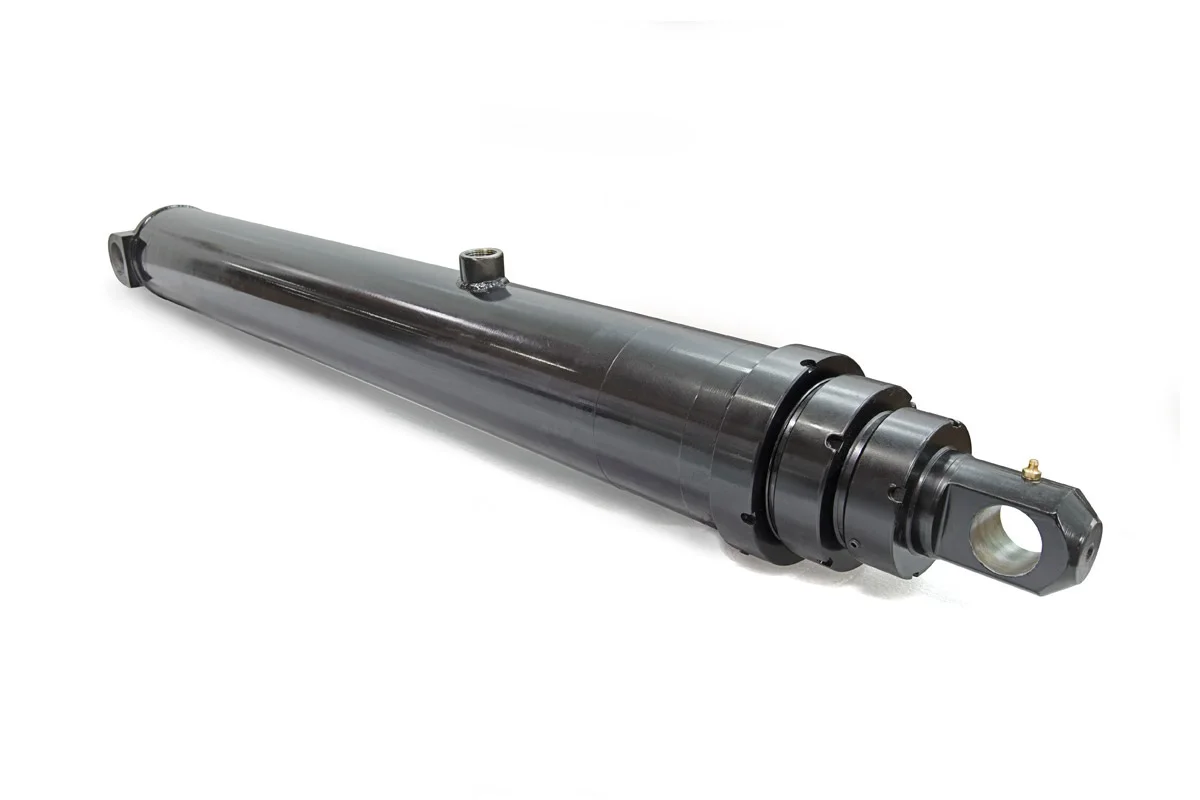

53-4592-106 hidraulinis cilindras nuo kaiščio iki kaiščio yra ilgo eiga 4000 serijos parinktis, skirta mechanizmams, kuriems reikia apibrėžto kaiščio centro atstumo pakeitimo. Jo 106,06 colio eiga, 48,00 colio uždaras ilgis, 154,06 colio išplėstinis ilgis, 3/4 NPTF prievado, 1,7 galonų užpildymo vertė, 6,0 galonų išplėstinė vertė ir 208 svarų katalogo svoris suteikia originalios įrangos gamintojų komandai tikslų pradinės įrangos peržiūros pagrindą.
Prieš užsakydami HCIC atsiųskite visą judėjimo geometriją, montavimo detales, hidraulinius duomenis ir tvarkymo planą. Ši informacija reikalinga norint nustatyti, ar šis ilgos kelionės modelis atitinka visą mašiną.
HCIC, taip pat žinomas kaip Jinan Huachen Industrial Co., Ltd., tiekia hidraulinius cilindrus, hidraulinius jėgos agregatus ir susijusius komponentus, skirtus transporto priemonėms, atliekų tvarkymui, statybai ir pramoninei įrangai. Produkto tinkamumas turi būti patvirtintas pagal visą mašinos projektą ir taikomus saugos reikalavimus.
