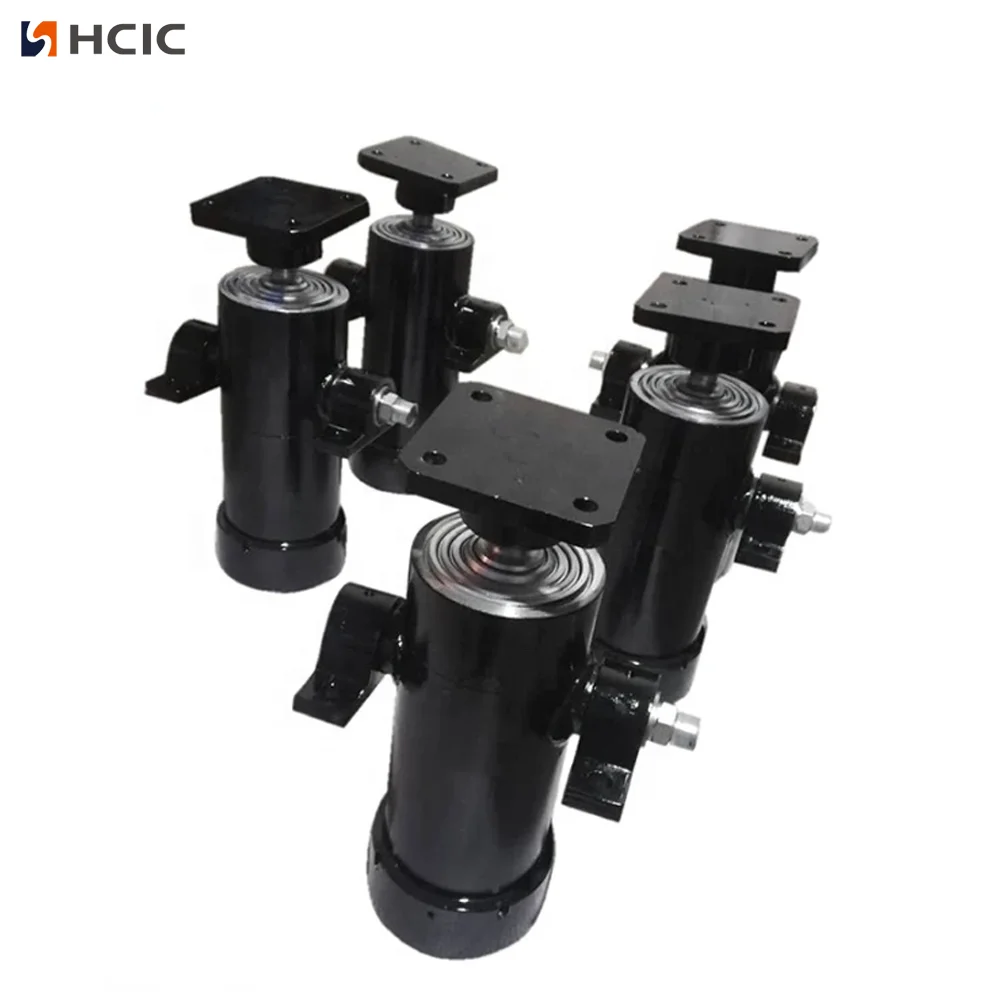

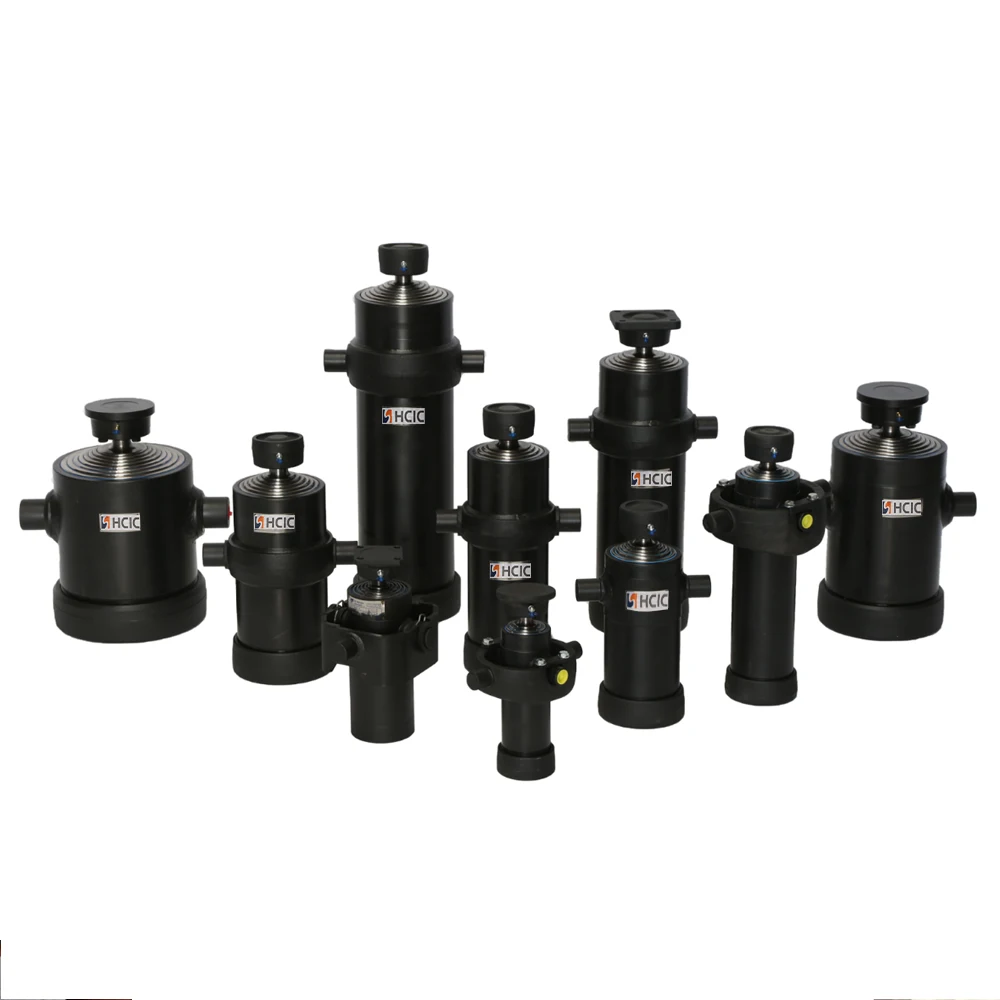

Savivarčio priekaba apačioje Teleskopinis hidraulinis cilindras

4TG-E130x1307 yra keturių pakopų savivarčio priekaba apatinėje dalyje esantis teleskopinis hidraulinis cilindras, įtrauktas į HCIC-2026 katalogą. Tai dalis lengvo apačios, skirtos šoninio savivarčio ir trijų krypčių savivarčių priekabų, kurių ilgas eigas turi tilpti po kėbulu ir važiuokle, dalis.

Modelis suteikia apibrėžtą pradinį tašką OĮG arba pakaitinio cilindro peržiūrai: keturi etapai, 1 307 mm eiga, 180 barų maksimalus darbinis slėgis ir 15–25 tonų katalogo apvertimo galia. Prieš perkant cilindrą reikia suderinti su visa priekabos konstrukcija, hidrauline grandine ir tvirtinimo išdėstymu.

---

I. 4TG-E130x1307 Specifikacijos

Aukščiau pateiktos reikšmės yra perrašytos iš Teleskopinio hidraulinio cilindro po kėbulu lentelės pateikto HCIC-2026 katalogo PDF 18 puslapyje. Spausdintoje lentelėje 4TG-E130x1307 eilutėje rodomi keturi etapai, 1 307 mm eiga, 58 kg masė, maksimalus darbinis tūris ir 13,18 l darbinis slėgis.

---

II. Kodėl keturių pakopų apatinis cilindras?

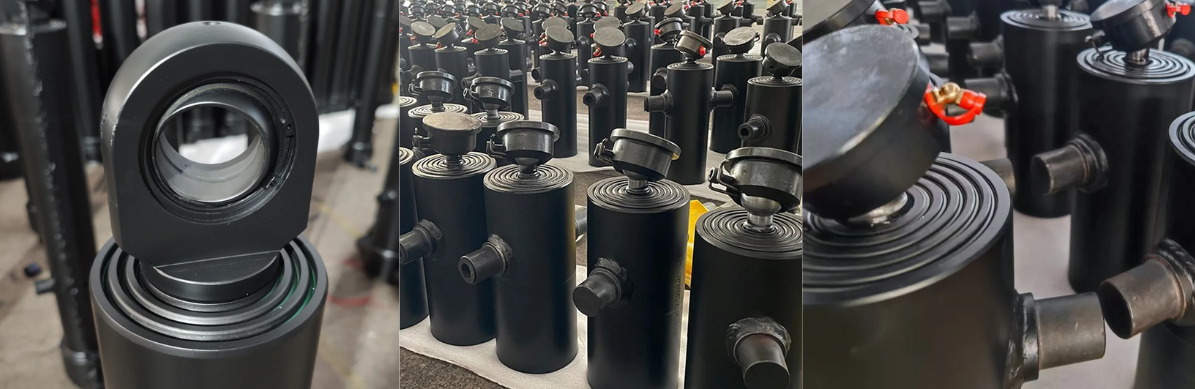

Teleskopiniame cilindre naudojamos įdėtos pakopos, kad būtų galima atlikti ilgesnį darbinį judesį, nereikalaujant viso ilgio, kai jis įtrauktas. Toks išdėstymas yra naudingas savivarčiose priekabose, kur laisvos vietos po kėbulu yra nedaug, tačiau apvertimo sistemai vis tiek reikia pakankamai judėti.

4TG-E130x1307 turi keturis etapus ir nurodytą 1 307 mm eigą. Jo 545 mm L matmuo yra uždaros erdvės planavimo pradžios taškas, tačiau montuojant taip pat turi būti atsižvelgiama į cilindro laikiklį, kaiščio arba kilpos jungtį, važiuoklės elementus, žarnas ir visą sąvartyno korpuso judėjimo kelią.

Cilindras pats nenulemia apvertimo rezultato. Vyrių vieta, kūno svoris, apkrovos pasiskirstymas, apsivertimo kampas, siurblio srautas ir reljefo apsauga – visa tai turi įtakos ciklo metu reikalingai jėgai ir greičiui.

---

III. OĮG ir pakeitimo projektų diegimo apžvalga

3.1 Pirmiausia patikrinkite uždarytą voką

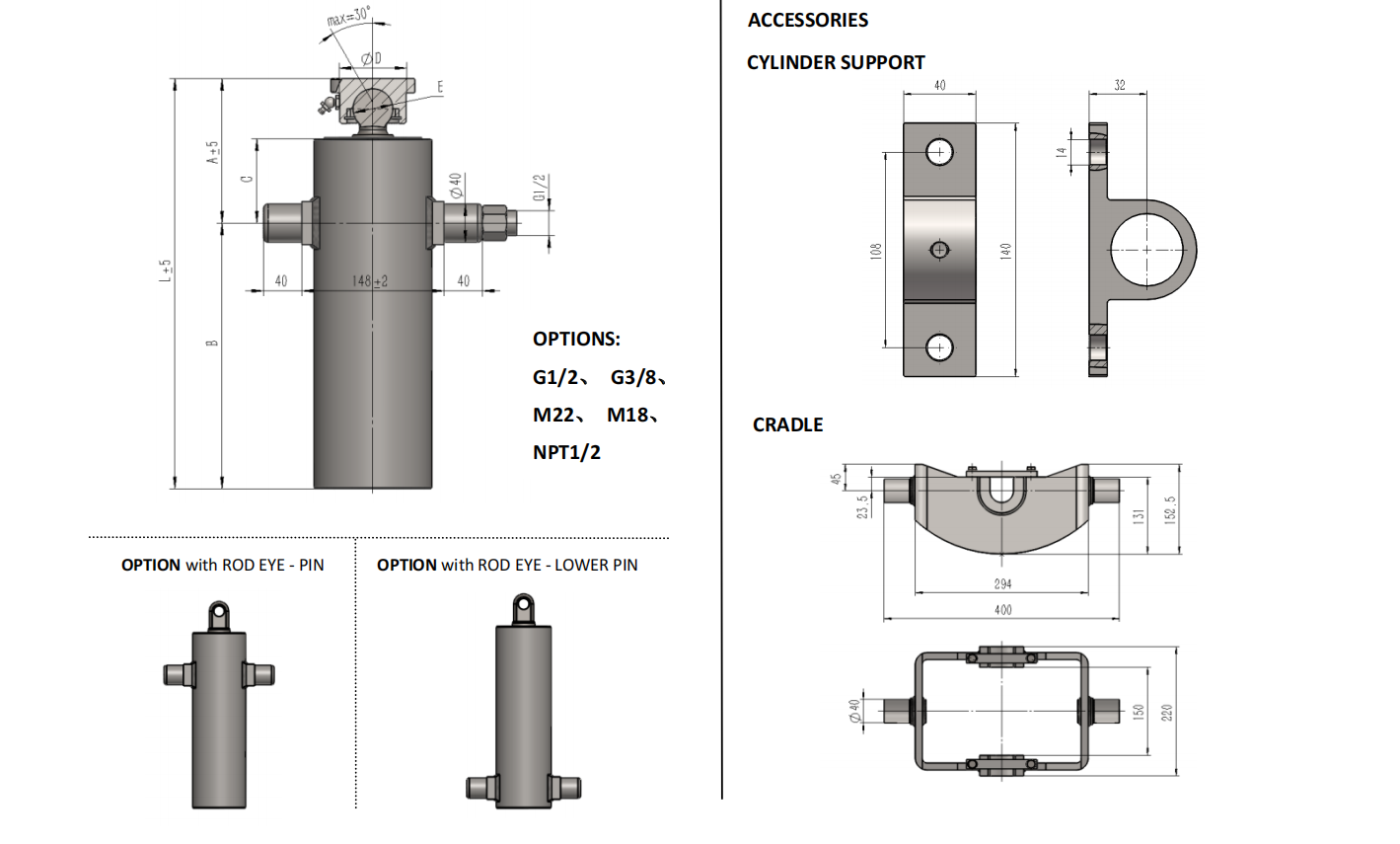

Pradėkite nuo nurodytų L matmenų ir A–E montavimo matmenų. Palyginkite juos su priekabos brėžiniu arba išmatuotu montavimo plotu. Tada patikrinkite cilindrą per visą apsivertimo lanką. Cilindras gali išvalyti važiuoklę, kai kėbulas yra uždarytas, tačiau, kėbului kylant, prisiliesti prie skersinio ar laikiklio.

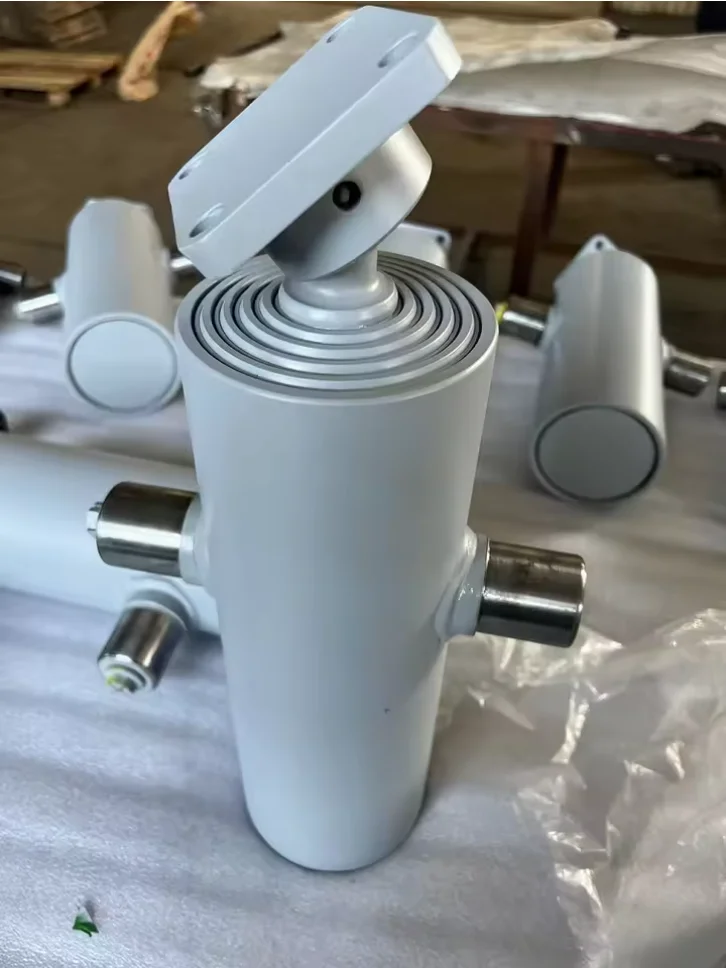

3.2 Patvirtinkite ryšio stilių

Katalogo puslapyje pateikiamos apatinės kėbulo cilindrų serijos strypo akučių ir apatinių kaiščių parinktys bei atramos lopšio nuorodos. Tikslus 4TG-E130x1307 prijungimas ir laikiklio išdėstymas turi būti patvirtintas projekto brėžinyje. Nemanykite, kad panašiai atrodantis teleskopinis cilindras naudos tą patį atstumą tarp kaiščių arba tvirtinimo būdą.

3.3 Laikykite cilindrą išlygintą

Cilindras turi būti paremtas ir išlygintas pagal priekabos tvirtinimo konstrukciją. Kronšteinai neturėtų priversti cilindro į padėtį arba sukelti šoninės apkrovos pratęsimo metu. Prieš apkraudami patikrinkite kaiščius, laikiklį, žarnas ir šalia esančius rėmo elementus.

3.4 Peržiūrėkite hidraulinę grandinę

Kataloge nurodytas maksimalus 180 barų darbinis slėgis 4TG-E130x1307. Siurblys, apsauginis vožtuvas, žarnos dydis, alyvos tūris ir valdymo grandinė turi būti peržiūrėti pagal šį reikalavimą. Darbinis slėgis nėra tas pats, kas garantuota keliamoji galia; tikroji jėga priklauso nuo hidraulinio slėgio, efektyvaus ploto ir priekabos mechaninės geometrijos.

---

IV. Programos

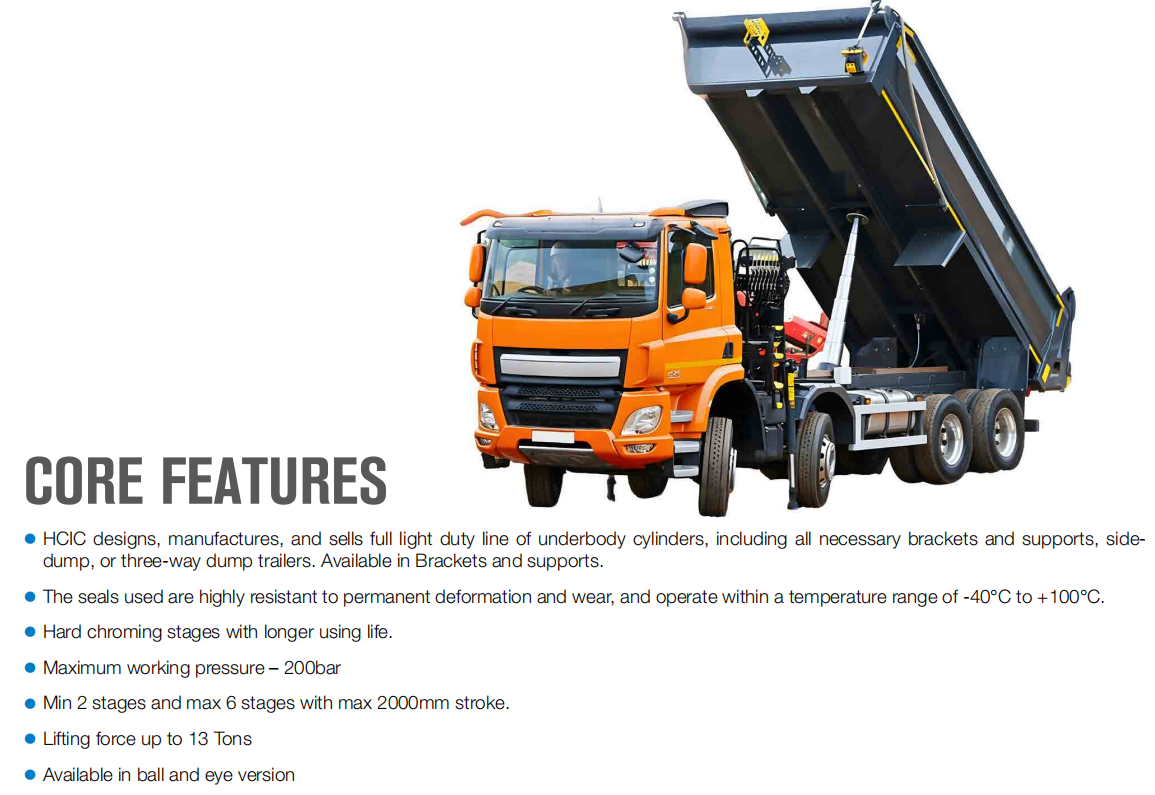

4TG-E130x1307 tinka savivarčių projektams, kuriems reikalingas keturių pakopų dugno teleskopinis hidraulinis cilindras su 1 307 mm eiga. Tai gali būti svarstoma naudojant šoninio savivarčio ir trijų krypčių savivarčių išdėstymus, kai turima montavimo vieta ir katalogo pritaikymo diapazonas atitinka projektą.

Kataloge pateikiamas 15–25 tonų išvertimo galios diapazonas. Laikykite tai kaip katalogo programos nuorodą, o ne visuotinį naudingojo krovinio patvirtinimą. Priekabos kėbulas, vyrių konstrukcija, važiuoklės stiprumas, apkrovos paskirstymas ir hidraulinė sistema turi būti vertinami kartu.

---

V. Informacija, kurią reikia siųsti dėl kainos pasiūlymo

Norėdami gauti 4TG-E130x1307 OEM arba pakeitimo užklausą, siųskite:

• Priekabos tipas: šoninis savivartis, trijų krypčių sąvartynas arba kitoks išdėstymas
• Kūno matmenys ir tuščio kūno svoris
• Reikalinga naudingoji apkrova ir pasvirimo kampas
• Uždara montavimo vieta ir laisva lopšio zona
• Smeigtuko, ąselės ar rutulinio jungties detalės
• Siurblio slėgio, srauto ir prievado informacija
• Žarnos nuvedimas ir netoliese esančios rėmo atstumo nuotraukos
• Reikalingas kiekis ir pristatymo reikalavimas

Ši informacija padeda atskirti tiesioginį cilindro keitimą nuo tvirtinimo arba hidraulinės sistemos pertvarkymo.

---

VI. DUK

---

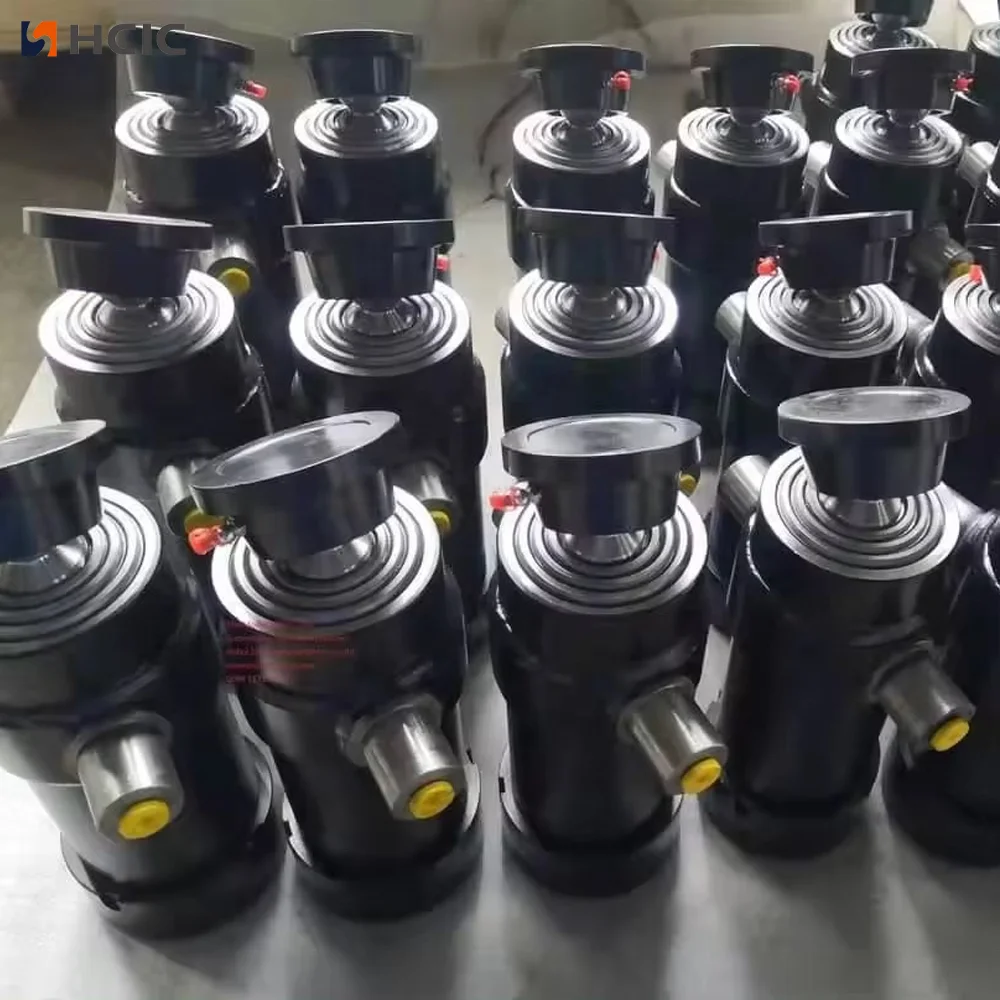

VII. Pateikite 4TG-E130x1307 tvirtinimo peržiūros užklausą

4TG-E130x1307 suteikia priekabų gamintojams apibrėžtą keturių pakopų apatinio kėbulo cilindro parinktį su 1 307 mm eiga, 58 kg masės, 180 barų didžiausiu darbiniu slėgiu, 13,7 l darbiniu tūriu ir 15–25 tonų katalogo apvertimo diapazonu.

Prieš užsakydami nusiųskite priekabos brėžinį, tvirtinimo išmatavimus ir hidraulinius duomenis HCIC, kad jis patikrintų montavimą.
