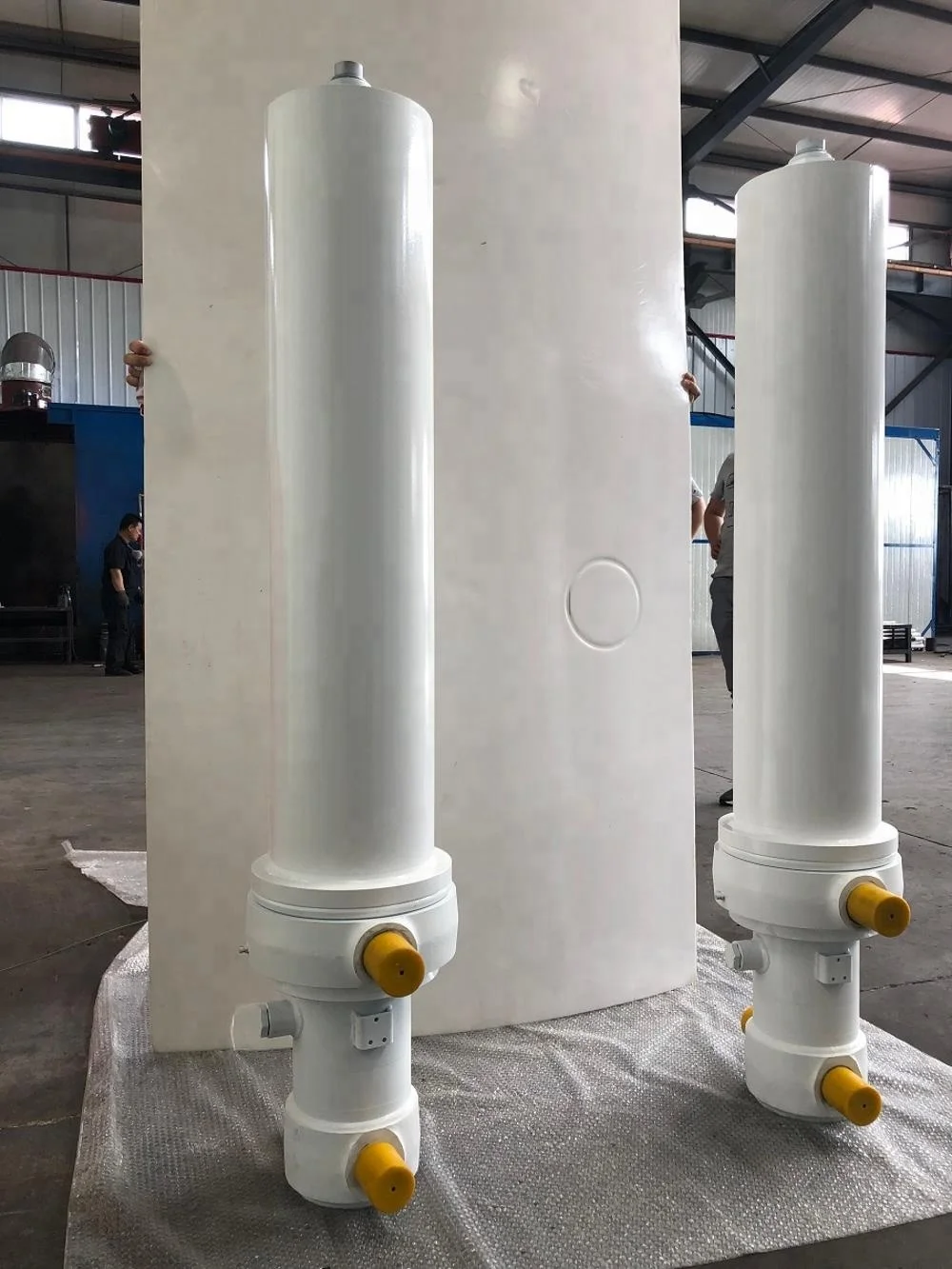

FE-4TG-E169*4280 hidraulinis cilindras su priekiniu apvertimu yra skirtas 49 tonų sveriantiems savivarčiams su 16 MPa slėgiu ir 1 345 mm uždarytu ilgiu.
Working pressure:
16 MPaTipping capacity reference:
49 tNumber of stages:

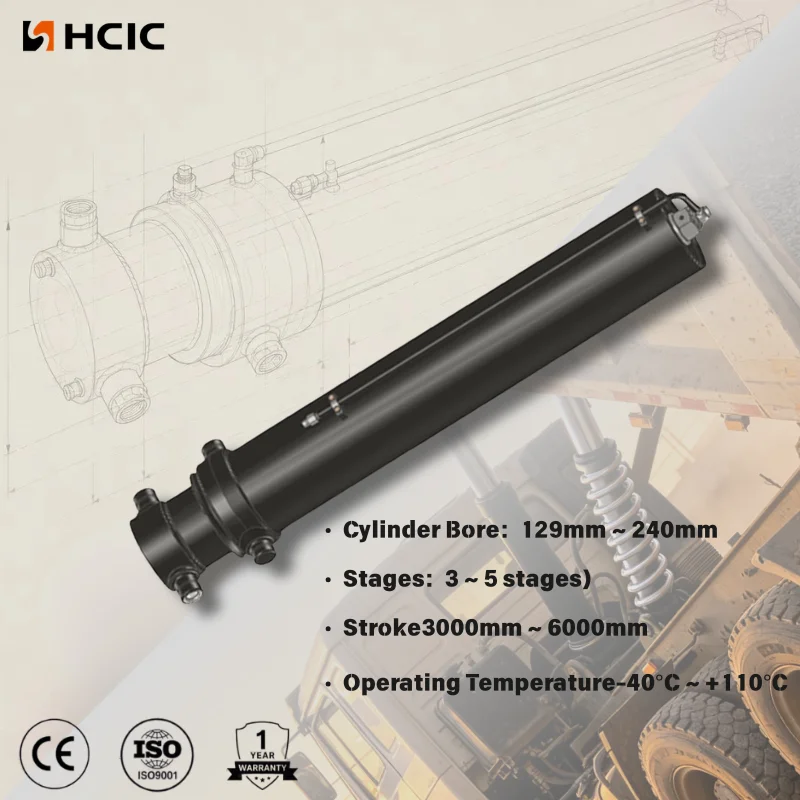

4 etapaiFE-4TG-E169*4280 yra keturių pakopų priekinio apvertimo hidraulinis cilindras, įtrauktas į HCIC hidraulinių apvertimų katalogą, skirtas 49 tonų apvertimo galiai. Jo teleskopinė konstrukcija apjungia ilgą veikimo atstumą ir trumpesnę uždarą pakuotę, nei paprastai reikia vienos pakopos cilindrui.
Modelis skirtas priekyje apverčiamų savivarčių sistemos projektavimui, kur cilindro ilgis, tvirtinimo geometrija ir transporto priemonės apkrova turi būti peržiūrimi kartu. Kataloge pateikiama pagrindinė gręžinių seka, slėgis, montavimo matmenys ir uždaro ilgis, reikalingi pradinei inžinerinei diskusijai.
| Parametras | Katalogo vertė |
|---|---|
| Modelis | FE-4TG-E169*4280 |
| Išvertimo talpos nuoroda | 49 t |
| Darbinis slėgis | 16 MPa |
| Pakopų skaičius | 4 |
| Skylės skersmens seka | 169 / 158 / 136 / 115 mm |
| A matmuo | 245 mm |
| B matmuo | 385 mm |
| C matmuo | 70 mm |
| D matmuo | 50 mm |
| Matmenų delta | 50 mm |
| Uždaras ilgis L | 1 345 mm |
Aukščiau pateiktos reikšmės yra perrašytos iš FE/FC priekinio apvertimo cilindro lentelės, esančios pateiktame HCIC-2026 kataloge. Apvertimo galios nuoroda yra katalogo taikymo vertė, o ne kiekvienos sunkvežimio konfigūracijos garantija.
FE-4TG-E169*4280 naudoja keturis įdėtus etapus. Prailginus etapus, skylių seka sumažėja nuo 169 mm iki 115 mm. Šis išdėstymas leidžia cilindrui atlikti ilgą kėlimo judesį, išlaikant uždaro montavimo ilgį iki 1345 mm.
Apvertimo priekyje ciklo metu hidraulinis slėgis veikia aktyviąją scenos sritį. Keičiantis etapų sekai, keičiasi ir turima kėlimo jėga bei judėjimo greitis. Dėl šios priežasties balionas neturėtų būti pasirenkamas tik pagal didžiausią kiaurymę arba pagal vardinę sunkvežimio talpą. Kūno svoris, naudingoji apkrova, vyrių padėtis, tvirtinimo taškai ir hidraulinė grandinė turi įtakos galutiniam sistemos rezultatui.

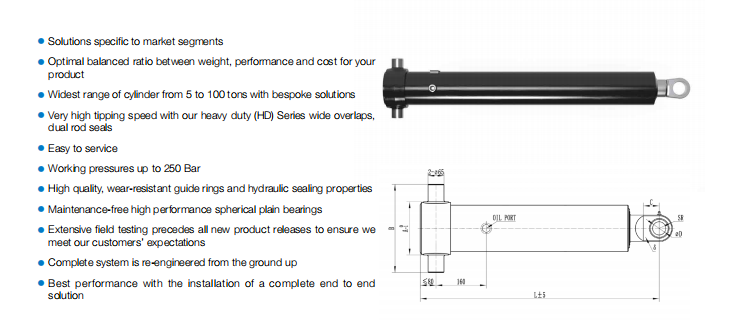

Kataloge nurodyti A, B, C, D ir delta matmenys FE-4TG-E169*4280. Šiuos matmenis reikėtų palyginti su sunkvežimio priekinio tvirtinimo kronšteinu, sukimosi išdėstymu, rėmo prošvaisa ir uždaro kėbulo padėtimi.
1 345 mm uždaras ilgis yra ypač svarbus, kai cilindras sumontuotas tarp važiuoklės ir priekinio apverčiamo korpuso. Pirkėjai taip pat turėtų patikrinti visą pratęstą kelią, cilindro kampą kėlimo pradžioje ir tarpą aplink kiekvieną tvirtinimo tašką. Matmenų panašus cilindras vis tiek gali būti netinkamas, jei skiriasi jo kaiščių centrai arba laikiklio geometrija.
Kataloge nurodytas šio modelio darbinis slėgis 16 MPa ir 49 tonų išvertimo galia. Šie skaičiai turi būti peržiūrėti kartu su siurblio nustatymu, vožtuvų apsauga, hidraulinės alyvos srautu ir sunkvežimio konstrukcija. Jie neturėtų būti traktuojami kaip atskiras naudingojo krovinio patvirtinimas.
Prieš pasirinkdamas FE-4TG-E169*4280, pirkėjas turėtų patvirtinti, ar 49 tonų svoris atitinka tikrąją transporto priemonę ir kėbulą. Visai sistemai reikia suderinamų laikiklių, kaiščių, hidraulinių linijų ir valdymo grandinės, sukurtos pagal numatytą apkrovą ir judėjimą.
Jei norite paklausti dėl pakeitimo, atsiųskite originalų cilindro identifikavimo numerį, tvirtinimo taškų nuotraukas, uždarus ir išplėstinius matavimus, kaiščio matmenis, informaciją apie alyvos angą ir išsamią informaciją apie sunkvežimio pritaikymą. Jei senas blokas yra pažeistas, strypo, pakopų jungčių ir tvirtinimo kilpų nuotraukos padeda atskirti cilindro problemą nuo laikiklio ar išlyginimo problemos.
Ši informacija yra naudinga teikiant OĮG citatą:
FE-4TG-E169*4280 yra specifinis keturių pakopų hidraulinis cilindras su 169/158/136/115 mm angos seka, 16 MPa katalogo slėgiu ir 1 345 mm uždaru ilgiu. Jo tinkamumas priklauso nuo visos savivarčio sistemos, o ne nuo modelio numerio. Nusiųskite montavimo brėžinį ir hidraulinius duomenis HCIC, kad ji peržiūrėtų konkretų projektą.
HCIC kuria ir gamina hidraulinius cilindrus ir jėgos agregatus, skirtus transporto priemonėms ir pramonei. HCIC palaiko OEM ir pakeitimo užklausas, naudodamas klientų brėžinius, matavimus ir taikymo reikalavimus kaip techninės peržiūros pagrindą.
Prašyti FE-4TG-E169*4280 pasiūlymo peržiūros:
