Prekės aprašymas

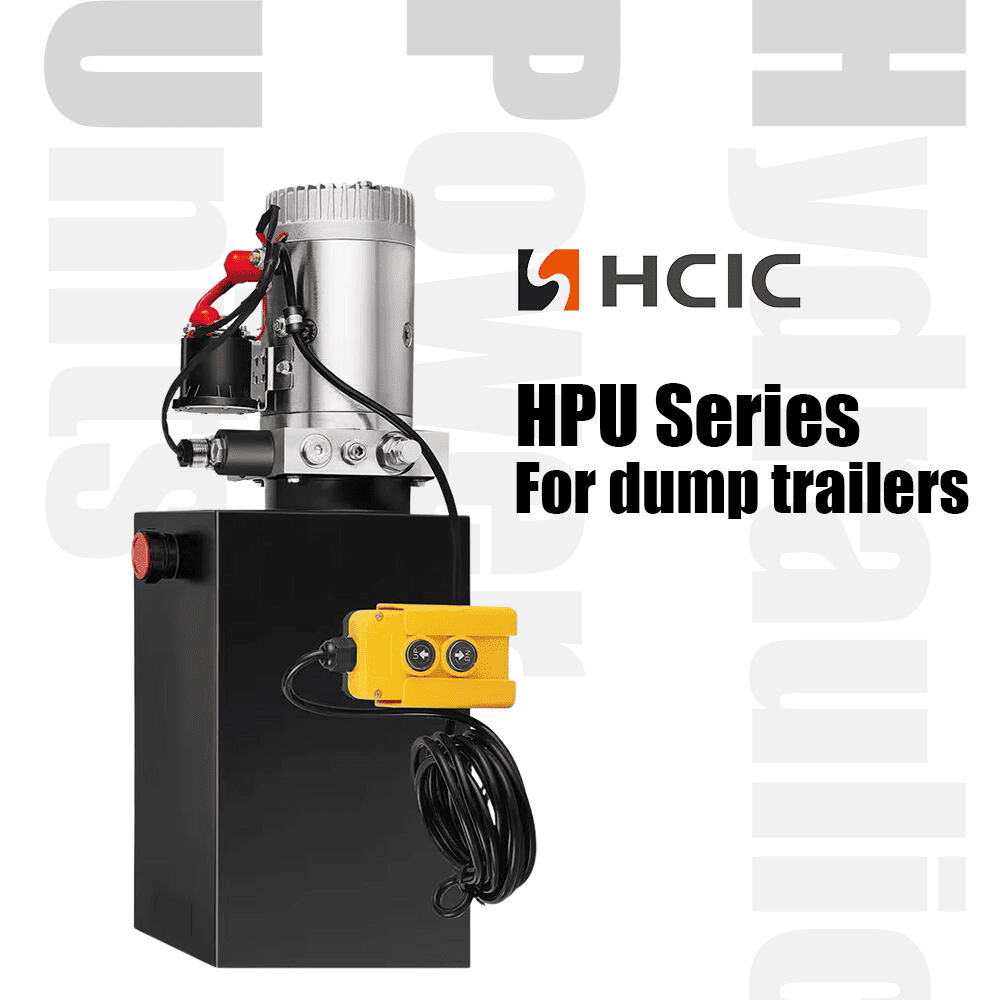

HCPGD dvigubo veikimo hidraulinis jėgos agregatas savivarčiams priekaboms. Kataloge nurodytas 1,2 GPM srauto greitis, 6 galonų bakas, 3000 PSI slėgio įvertinimas ir SAE #6 prievadai. Jo solenoidinis 4 krypčių, 3 padėčių vožtuvų išdėstymas yra skirtas hidraulinėms grandinėms, kurioms reikia jėgos judėjimo abiem kryptimis.

Priekabų gamintojui ar automobilių parko priežiūros komandai svarbus dalykas yra ne tik variklio ir rezervuaro dydis. HPU turi atitikti cilindrą, turimą elektros tiekimą, hidraulinę alyvą, žarnos išdėstymą ir reikiamą judėjimą. Šiame straipsnyje paaiškinama, ką reiškia HCPGD specifikacija ir kokia informacija turi būti patvirtinta prieš užsakant.

power unit

I. Ką veikia HCPGD hidraulinis maitinimo blokas

Hidraulinis maitinimo blokas paverčia elektros energiją į hidraulinį srautą ir slėgį. Siurblys siunčia alyvą į pasirinktą dvigubo veikimo cilindro pusę. Kai vožtuvas pakeičia padėtį, grandinė keičia alyvos srautą, kad cilindras galėtų išsitiesti ir atsitraukti veikiant hidraulinei galiai.

Todėl HCPGD dvigubo veikimo hidraulinis jėgos agregatas tinka savivartės priekabos konstrukcijai, kuriai reikalinga varoma išplėtimo funkcija ir varoma įtraukimo funkcija. Tikslus judėjimas vis tiek priklauso nuo cilindro tūrio, apkrovos, reljefo nustatymo, žarnos dydžio ir valdymo grandinės. HPU turėtų būti pasirinktas kaip visos hidraulinės sistemos dalis, o ne kaip atskiras komponentas.

II. HCPGD katalogo specifikacijos

hydraulic power unit

Prekė	Katalogo specifikacija
Modelis	HCPGD
Produkto tipas	Dvigubo veikimo hidraulinis maitinimo blokas
Kataloge nurodyta programa	Savivarčio priekaba
Srauto greitis	1,2 GPM
Uosto dydis	SAE Nr. 6
Bako dydis	6 gal
Slėgis	3000 PSI
Vožtuvai	veikia solenoidais; 4 krypčių, 3 padėčių

Tai yra paskelbtos HCPGD vertės HCIC-2026 kataloge. Kataloge nepateikiama išsami šio modelio variklio srovė, akumuliatoriaus talpa, darbo ciklas, apsauginio vožtuvo nustatymas ar valdiklio laidų schema. Prieš patvirtinant gamybą, ši informacija turėtų būti patvirtinta pagal projekto reikalavimus.

III. Vožtuvų ir grandinės logika

4 krypčių, 3 padėčių vožtuvas suteikia galios blokui kryptinio valdymo struktūrą, skirtą dvigubo veikimo hidraulinei pavarai. Viena darbinė anga gali nukreipti alyvą, kad prailgintų cilindrą, o kita grąžina alyvą į baką. Priešingoje komandoje srauto kelias apsikeičia.

Centrinė padėtis yra konstrukcijos detalė, kuri turi būti patvirtinta galutinėje grandinės ir vožtuvo specifikacijoje. Tai turi įtakos pavaros mechanizmo elgesiui, kai atleidžiama elektros komanda. Priekabos gamintojas neturėtų prisiimti centrinės būklės, neperžiūrėjęs hidraulinės schemos, apkrovos valdymo reikalavimų ir saugaus nuleidimo metodo.

SAE #6 prievado jungtį taip pat reikia patikrinti pagal pasirinktą žarną, adapterį ir tvirtinimo standartą. Tinkamas sriegio identifikavimas ir sandarinimo praktika yra svarbūs, nes dėl nedidelio jungties nuotėkio gali patekti oro, netekti alyvos ir priekabos judėjimas gali būti nenuoseklus.

IV. Kodėl 6 galonų bakas yra svarbus

HCPGD įtrauktas į sąrašą su 6 galonų baku. Rezervuaro tūris suteikia vietą alyvai grąžinti ir padeda sistemai valdyti cilindrui reikalingą alyvos kiekį. Reikiamo bako dydžio lemia ne vien cilindro anga. Tai taip pat priklauso nuo cilindro eigos, strypo tūrio, grandinės išdėstymo, žarnos tūrio, alyvos lygio, turimos montavimo vietos ir darbo ciklo.

Bakas turi būti pritvirtintas saugiai ir išdėstytas taip, kad siurbimo linija, grįžtamasis kelias ir techninės priežiūros prieiga išliktų praktiška. Prieš užsakydamas montuotojas HCIC turi patvirtinti tikrus rezervuaro matmenis, montavimo kryptį, užpildymo ir alsuoklio išdėstymą bei naudojamą alyvos lygį.

V. Srautas, slėgis ir tikrasis veikimo greitis

Kataloge nurodytas 1,2 GPM HCPGD ir 3000 PSI slėgio specifikacijai. Šios vertės neturėtų būti tiesiogiai konvertuojamos į garantuotą priekabos kėlimo laiką arba keliamąją galią. Faktinis greitis priklauso nuo cilindro tūrio ir apkrovos. Faktinis darbinis slėgis priklauso nuo reikalingos jėgos, mechaninės geometrijos, trinties, apribojimo ir reljefo apsaugos.

Paprastas pirmasis patikrinimas – reikiamo cilindro tūrio palyginimas su esamu srautu. Didesniam cilindrui reikia daugiau alyvos, kad būtų atliktas tas pats eiga, todėl jo judėjimas paprastai užtrunka ilgiau, esant tuo pačiu srauto greičiui. Sistemos projektuotojas taip pat turėtų atsižvelgti į grįžtamąjį srautą iš dvigubo veikimo cilindro strypo pusės, žarnos ilgį ir nuo temperatūros priklausomą hidraulinės alyvos klampumą.

3000 PSI katalogo vertė yra sistemos konstrukcijos riba, kurią reikia patikrinti pagal cilindrą, žarnas, jungiamąsias detales ir valdymo komponentus. Tai neturėtų būti traktuojama kaip pažadas, kad kiekviena priekaba nuolat veiks tokiu slėgiu.

VI. Savivarčio priekabos montavimo taškai

Prieš montuodami HCPGD dvigubo veikimo hidraulinį maitinimo bloką, patikrinkite šiuos dalykus:

1. Cilindrų suderinamumas:Patikrinkite, ar prijungta pavara yra dvigubo veikimo ir ar abu prievadai yra tinkamai identifikuoti.

2. Elektros tiekimas:Patvirtinkite įtampą, srovės poreikį, saugiklio apsaugą, kabelio dydį ir valdymo jungiklio suderinamumą.

3. Hidraulinės jungtys:Suderinkite SAE #6 prievadus su tinkamomis žarnomis ir adapteriais. Laikykite siurbimo ir grąžinimo takus švarius.

4. Rezervuaro padėtis:Palikite pakankamai vietos užpildymui, patikrinimui, valymui ir būsimam aptarnavimui.

5. Apsauga nuo slėgio:Patvirtinkite apsauginio vožtuvo išdėstymą ir saugų visos grandinės slėgį.

6. Apkrovos valdymas:Peržiūrėkite, kaip išmetimo korpusas laikomas ir nuleidžiamas, jei nutrūksta elektros tiekimas.

7. Oro pašalinimas:Įpilkite patvirtintos alyvos, išleiskite orą iš grandinės pagal sistemos konstrukciją ir po kelių kontroliuojamų ciklų patikrinkite rezervuaro lygį.

Prieš patvirtinant galutinę konfigūraciją, HCIC turėtų gauti priekabos išdėstymą, cilindro duomenis, reikiamą maitinimo įtampą ir hidraulinę schemą.

VII. Dažnos atrankos klaidos

Pasirinkimas tik pagal PSI

Slėgis nenulemia viso sistemos veikimo. Cilindro jėga, mechaninis svertas ir srauto reikalavimas turi būti vertinami kartu.

Srauto traktavimas kaip keliamoji galia

1,2 GPM vertė yra susijusi su alyvos srautu, o ne tiesiogiai su mase, kurią gali pakelti priekaba. Keliamoji galia priklauso nuo cilindro ir priekabos konstrukcijos bei hidraulinės grandinės.

Ignoruojant grįžtamąją pusę

Dvigubo veikimo sistemai reikia teisingai išdėstyti abiejose pavaros pusėse. Neteisingai identifikavus žarną, cilindras gali pasislinkti neteisinga kryptimi arba nesusitraukti, kaip numatyta.

Vožtuvo centro funkcija paliekama neapibrėžta

Keturių krypčių, 3 padėčių vožtuvas turi būti suderintas su reikiamu neutraliu elgesiu ir saugiu nuleidimo režimu.

VIII. OĮG ir pakeitimo užklausos informacija

Norėdami gauti HCPGD dvigubo veikimo hidraulinio maitinimo bloko pasiūlymą, pateikite:

Priekabos tipas ir paskirtis

Cilindro anga, strypo skersmuo ir eiga
Reikalingas išplėtimo ir atsitraukimo elgesys
Elektros įtampa ir esama srovė
Tikslinis ciklo laikas, jei nurodyta
Hidraulinės alyvos tipas arba esamos sistemos alyva
Žarnos ir tvirtinimo standartas
Montavimo vieta ir montavimo kryptis
Valdymo būdas ir nuotolinio valdymo reikalavimai
Reikalingas kiekis ir pristatymo vieta

Ši informacija leidžia patikrinti HPU konfigūraciją, palyginti su visa priekabos sistema, o ne remiantis vienu numeriu.

IX. Dažnai užduodami klausimai

Ar HCPGD yra vienpusio ar dvigubo veikimo?

HCIC-2026 kataloge HCPGD nurodytas kaip dvigubo veikimo hidraulinis jėgos agregatas.

Koks srautas nurodytas HCPGD?

Kataloge nurodytas 1,2 GPM srautas.

Kokio dydžio baką naudoja HCPGD?

Kataloge nurodytas 6 galonų bakas.

Koks nurodytas prievado dydis?

Kataloge nurodytas SAE #6 prievado dydis.

Ar katalogas patvirtina kiekvieną elektros detalę?

Ne. Modelių lentelėje nepateikta visa variklio srovė, laidų schema arba darbo ciklo specifikacijos. Šie taškai turėtų būti patvirtinti numatomai priekabai.

X. Pateikite HCPGD konfigūracijos peržiūros užklausą

HCPGD dvigubo veikimo hidraulinis jėgos agregatas yra apibrėžta savivartės HPU parinktis su kataloge nurodytais srauto, bako, slėgio ir vožtuvų duomenimis. Norėdami gauti patikimą citatą, atsiųskite HCIC cilindro specifikaciją, elektros tiekimą, hidraulinę schemą ir montavimo apribojimus.

Tada HCIC gali peržiūrėti, ar HCPGD konfigūracija atitinka visą programą, ir nustatyti bet kokią su projektu susijusią informaciją, kurią reikia patvirtinti prieš pradedant gaminti.
