Hidraulinis cilindras kombainui

1. Produkto apibrėžimas ir taikymo scenarijai

1.1 Produkto apibrėžimas

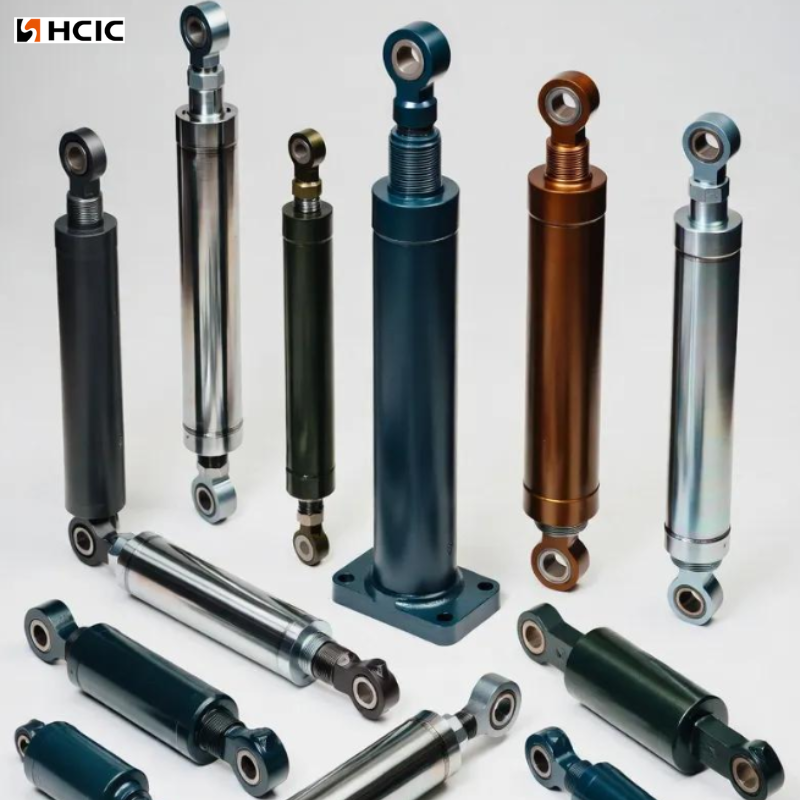

Gaminame specialius hidraulinius cilindrus visų rūšių derliaus nuėmimo mašinoms, įskaitant kombainus, kukurūzų ir ryžių kombainus. Šie komponentai paverčia hidraulinę galią tiesia linija ir yra pakankamai tvirti, kad galėtų susidoroti su atšiauriomis darbo sąlygomis ūkiuose. Jis paverčia hidraulinį slėgį į linijinę mechaninę jėgą, kad būtų galima valdyti svarbiausias judančias kombaino dalis.

Skirtingai nuo bendrosios paskirties pramoninių cilindrų, jis yra sukurtas taip, kad būtų atsparus didelei vibracijai, didelėms dulkėms, purvui, dideliems temperatūros svyravimams ir ilgalaikiam nepertraukiamam darbui ūkio laukuose. Pagrindinės charakteristikos: stabilus judėjimas mažu greičiu, stiprus atsparumas smūgiams, patikimas sandarinimas ir ilgas tarnavimo laikas.

1.2 Taikymo scenarijai

Šis hidraulinis cilindras puikiai derinamas su pagrindiniais kombainų modeliais, skirtais dideliems komerciniams ūkiams Šiaurės Amerikoje, Europoje, Australijoje ir Pietryčių Azijoje, pritaikytas vietinėms didelio ploto mechanizuoto derliaus nuėmimo operacijoms:

Tipiškos pozicijos:

• Antraštės kėlimo cilindras:Taikoma grūdų nuėmimui dideliuose plokščiuose ūkiuose JAV, Kanadoje ir Australijoje. Jis lanksčiai reguliuoja pjovimo aukštį, kad prisitaikytų prie nelygios lauko žemės ir skirtingų pasėlių augimo aukščių, sumažindamas grūdų nuostolius didelio masto nuolatinio derliaus nuėmimo metu.
• Ritės reguliavimo cilindras:Tinka Europos kviečių ir miežių derliaus nuėmimo scenarijams, optimizuojant pasėlių padavimo kampą, kad būtų pašalintas šėrimo užsikimšimas, atsirandantis dėl tankaus pasėlių sodinimo užjūrio derlingose ​​dirbamose žemėse.
• Grūdų rezervuaro iškrovimo cilindras:Sukurta didelės talpos kombainams, naudojamiems Amerikos kukurūzų ir sojų ūkiuose, palaiko dažnas didelės spartos iškrovimo operacijas, siekiant pagerinti bendrą didelio ploto dirbamos žemės derliaus nuėmimo efektyvumą.
• Kūlimo tarpo reguliavimo cilindras:Prisitaikykite prie įvairaus derliaus nuėmimo Europos mišriose sodinimo vietose, koreguodami kviečių, ryžių, kukurūzų ir sojų pupelių kūlimo atstumą, kad atitiktų vietinius kelių sėjomainos derliaus nuėmimo poreikius.
• Važiuoklės išlyginimo cilindras:Plačiai naudojamas kalvotose dirbamose žemėse Pietų Europoje ir Pietryčių Azijoje, kad kombainai būtų stabilūs nuožulniuose laukuose ir užtikrinamas normalus darbas sudėtingame užjūrio reljefe.

2. Techninės specifikacijos parametrai

2.1 Parametrų lentelė

3. Medžiagos ir gamybos procesas

3.1 Pagrindinės medžiagos

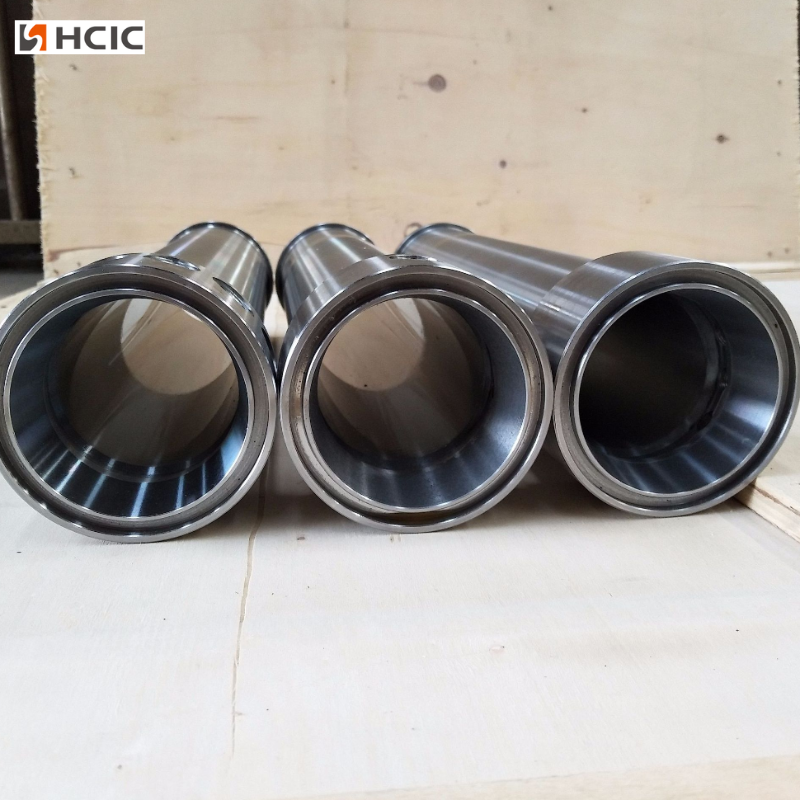

• Cilindro cilindras: 27SiMn arba 45# besiūlis plieninis vamzdis (GB/T 8713-2018). Didelis atsparumas tempimui, geras suvirinamumas, atsparumas slėgiui iki 40 MPa.
• Stūmoklio strypas: 45Cr / 40Cr vidutinio anglies legiruotas plienas.
• o užgesintas + grūdintas (HRC 28–34), užtikrinantis tvirtumą ir atsparumą smūgiams.
• o Paviršiaus kietas chromavimas (25–30 μm), HV ≥800, nerūdijantis, atsparus dilimui, atsparus purvui.
• Stūmoklio ir kreipiančiosios įvorė: ketus + kaliojo ketaus, atsparus dilimui, gerai dera su sandarikliais.
• Tarpiklių rinkinys: Importuoti kompozitiniai sandarikliai: FKM pagrindinis sandariklis + HNBR dulkių sandariklis + PTFE nusidėvėjimo žiedas. Atspari aukštai temperatūrai, purvinam vandeniui ir dažnam abipusiam judėjimui.

3.2 Pagrindiniai procesai

1. Statinės vidinis šlifavimas:Tikslus šlifavimas iki Ra ≤0,4 μm, veidrodinis paviršius, maža trintis, nėra alyvos nutekėjimo, ilgas sandarinimo laikas.

2. Strypų šlifavimas ir kietas chromavimas:CNC šlifavimas užtikrina tiesumą ≤0,1 mm/m; automatinė chromavimo linija vienodam storiui ir sukibimui.

3. Suvirinimas:Visiškai prasiskverbiantis CO₂ suvirinimas ant galinių gaubtelių ir sąvaržų; kritinių suvirinimo siūlių neardomasis bandymas (UT/MT).

4. Surinkimas ir bandymas:

• Švarios patalpos surinkimas, kad į ją nepatektų dulkių
• 100% slėgio bandymas: 31,5 MPa palaikykite slėgį 3–5 minutes, nėra nuotėkio, nėra nuolatinės deformacijos.

5. Paviršiaus apdorojimas:Šratavimas + dviejų komponentų antikoroziniai dažai, atsparumas druskos purškimui ≥500 val., tinka ilgalaikiam naudojimui lauke ūkyje.

4. Pramonės taikymo pavyzdžiai

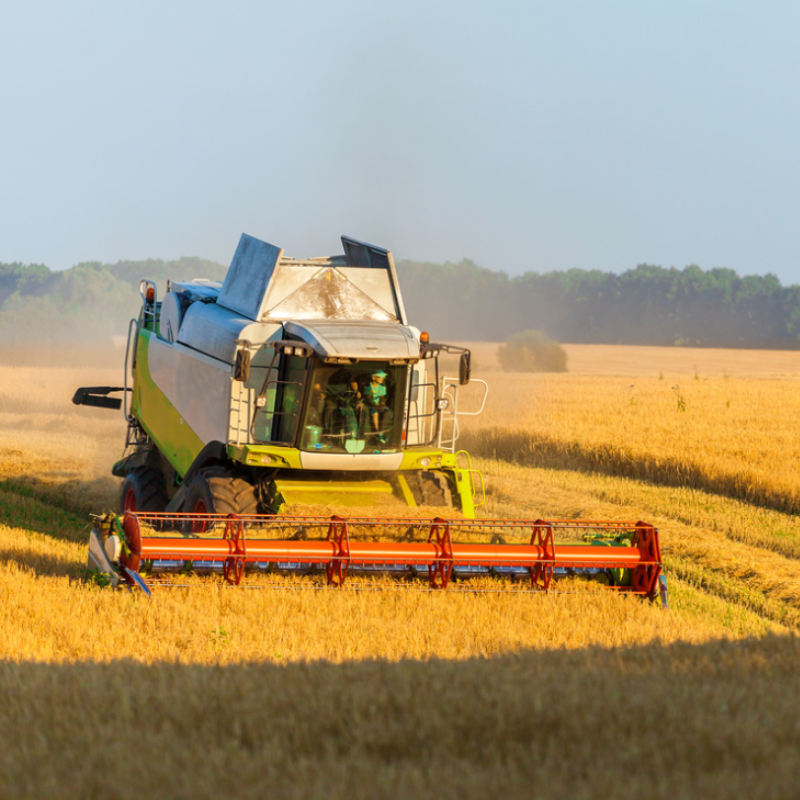

1 atvejis – Kviečių/ryžių kombainas

• Cilindras: 50/25-250 mm dvipusio veikimo, skirtas kolektoriaus pakėlimui; 63/32-400 mm grūdų rezervuaro iškrovimui.
• Darbo sąlygos: 12–14 valandų per parą nenutrūkstamas darbas derliaus nuėmimo sezono metu; aplinkos temperatūra 35–40 ℃, daug dulkių, kartais purvinas vanduo.
• Veikimas: Stabilus kėlimas, neužstrigęs; nuotėkio greitis <0,5% per 1000 valandų; efektyviai sumažina derliaus nuostolius iki ≤2%.

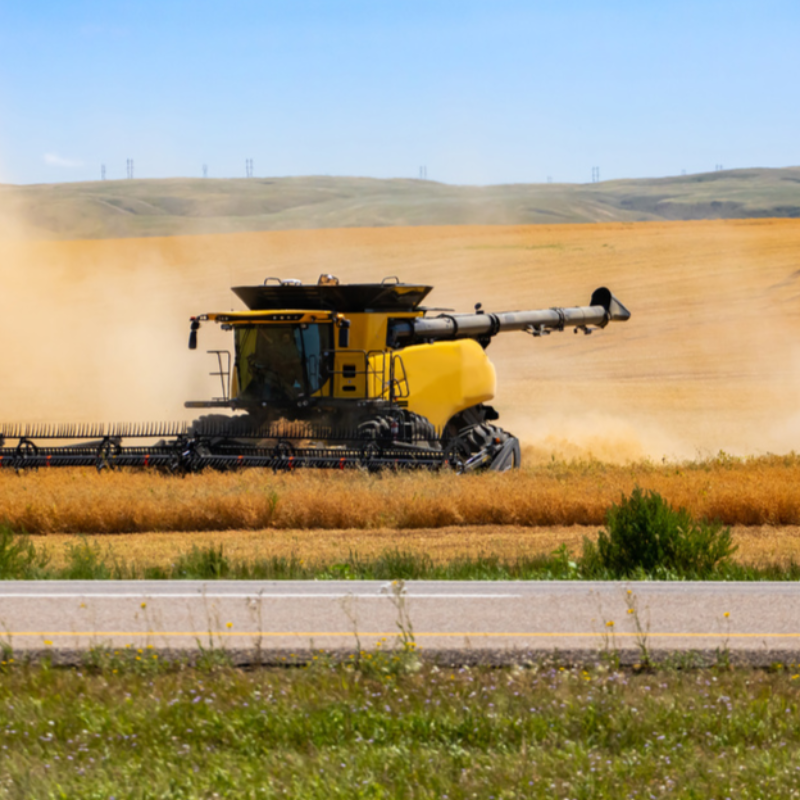

2 atvejis – kukurūzų kombainas

• Cilindras: 63/32-320 mm, skirtas antgalių pakėlimui; 50/25-200 mm ausies iškrovimo mechanizmui.
• Darbinės sąlygos: dažnas smūgis, didelė vibracija, dulkėtos kukurūzų stiebo nuolaužos, temperatūra ankstyvą pavasarį iki -15 ℃.
• Našumas: Atlaiko smūginę apkrovą 2–3 × vardinio slėgio; geras našumas esant žemai paleidimui; eksploatavimo laikas siekia 3 500–4 500 valandų normaliai prižiūrint.

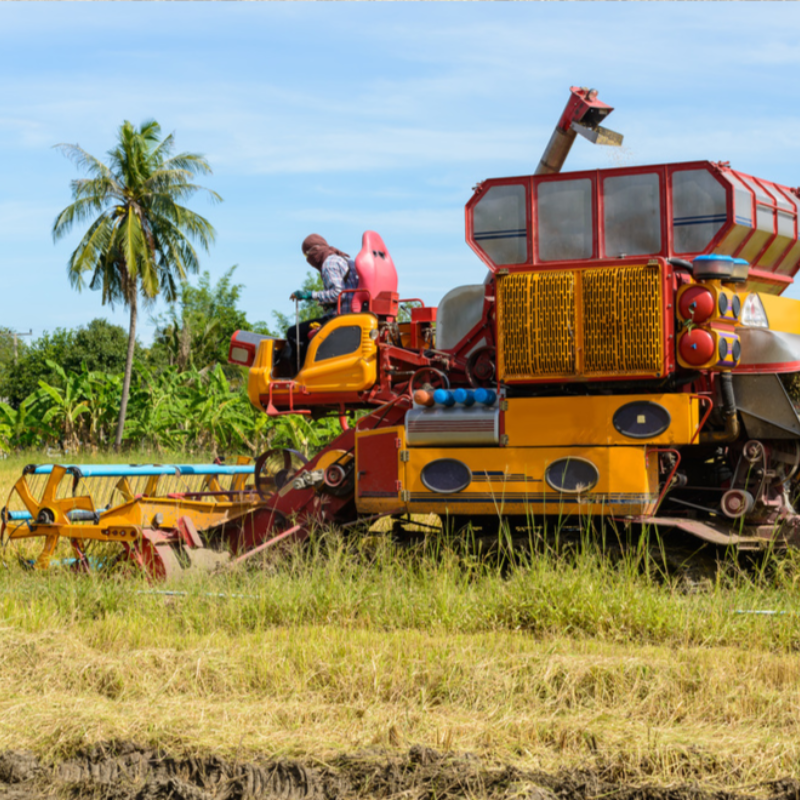

3 atvejis – mažas kalvos šlaito kombainas

• Cilindras: 40/20-150 mm kompaktiškas dvigubo veikimo cilindras, skirtas kėbulo išlyginimui ir galvutės valdymui.
• Darbinė būklė: Siauras laukas, dažni posūkiai, purvini keliai, didelė drėgmė ištisus metus.
• Našumas: kompaktiškas dydis, lankstus veikimas; geras sandarumas drėgnoje/dumbloje aplinkoje; lengva priežiūra vietoje.

5. DUK

(1) Kl.: Ar šis hidraulinis cilindras tinka visų markių kombainams?

A: Standartiniai modeliai tinka daugumai įprastų kombainų. Taip pat palaikome pritaikytus specialios įrangos dydį ir montavimo matmenis.

(2) Kl.: Kiek trunka tarnavimo laikas normaliai naudojant?

A: Standartinėmis darbo sąlygomis įprastas tarnavimo laikas gali siekti daugiau nei 2000 darbo valandų. Reguliarus alyvos keitimas ir valymas gali dar labiau pailginti jo tarnavimo laiką.

(3) K: Ką daryti, jei naudojant nuteka alyva?

A: Alyvos nutekėjimą dažniausiai sukelia sandarinimo žiedų senėjimas arba pažeidimas. Tiesiog pakeiskite suderintą sandarinimo komplektą, nereikia keisti viso cilindro.

(4) Kl.: Ar jis gali normaliai veikti žemos temperatūros žiemą?

A: Taip. Produktas išbandytas dėl atsparumo žemai temperatūrai -20 ℃ ribose. Siekiant geresnio veikimo, šaltose vietose rekomenduojama naudoti žemos temperatūros hidraulinę alyvą.
