Peržiūrėkite 520 modelio elektrinio keltuvo katalogo matmenis ir patikrinkite rėmo erdvę, tvirtinimo geometriją ir techninės priežiūros tarpą prieš pradėdami kurti savivartės priekabą.

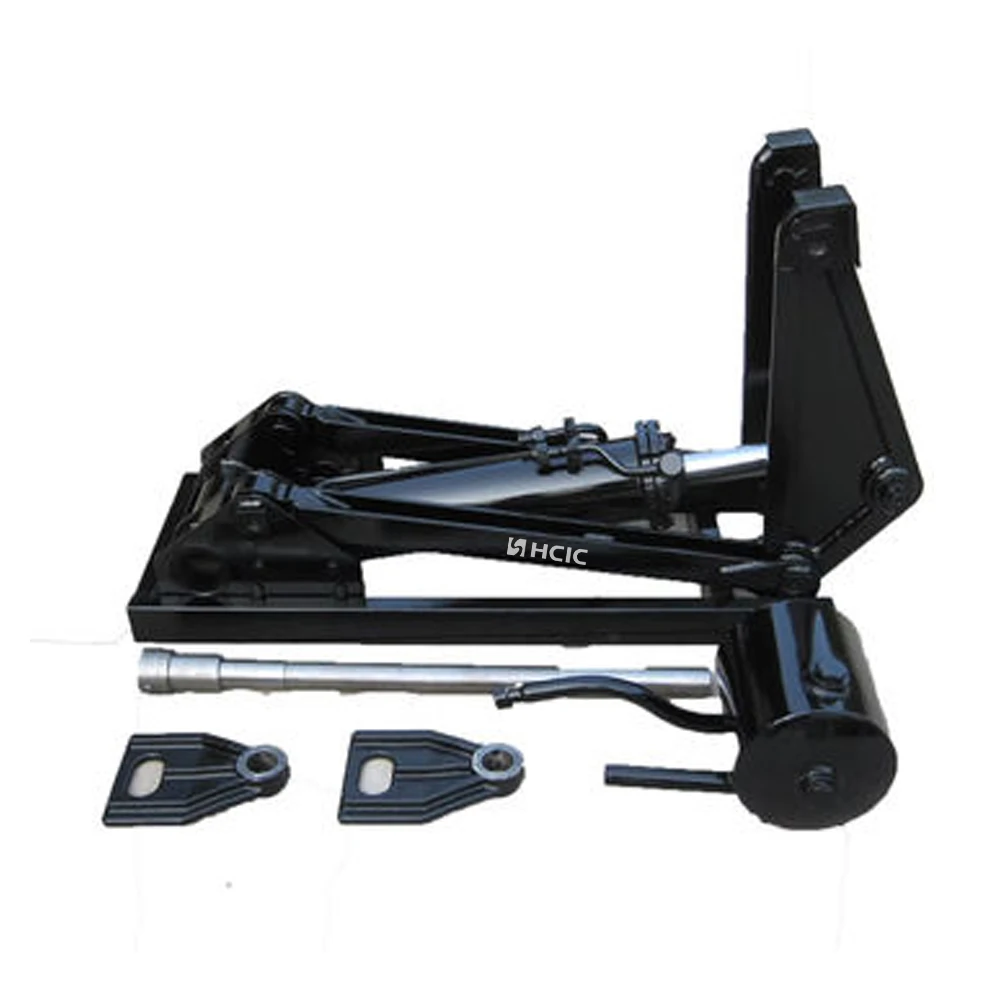

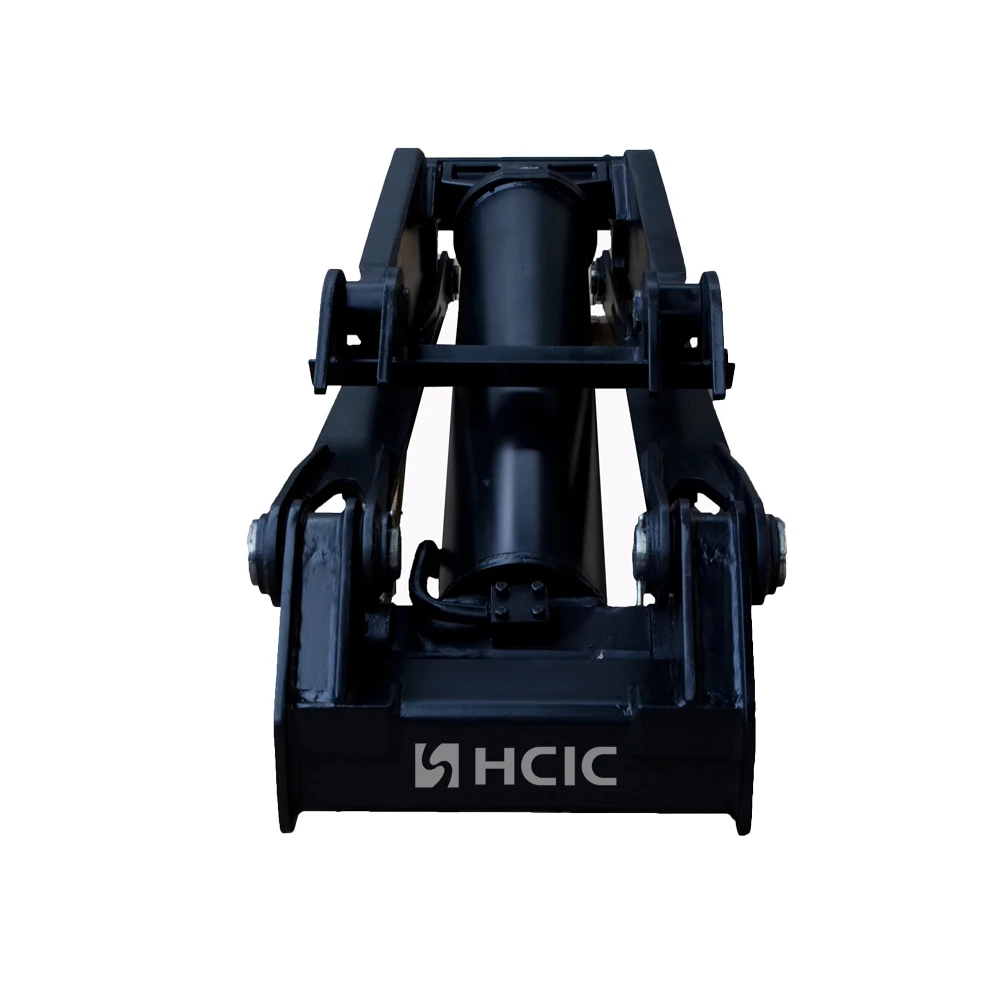

520 modelio elektrinis keltuvas yra kompaktiškas kėlimo komponentas, įtrauktas į pateiktą American Power Hoists katalogą. Savivarčių gamintojui ar pakaitiniam pirkėjui pirmiausia kyla klausimas, ar keltuvas gali pakelti. Tai, ar keltuvas atitinka turimą rėmo erdvę, sukimosi išdėstymą ir judėjimo kelią.

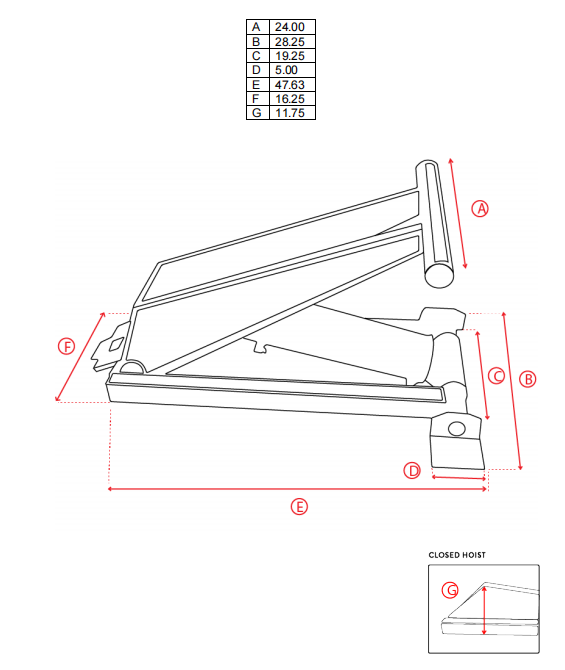

520 modelio puslapyje pateikiamos septynių matmenų nuorodos nuo A iki G. Šie matmenys suteikia inžinerinį atspirties tašką, kai reikia patikrinti montavimo apvalkalą prieš užbaigiant priekabos konstrukciją, hidraulinę grandinę ir tvirtinimo detales.
| Parametras | Katalogo vertė |
|---|---|
| Modelis | 520 |
| Produkto kategorija | Elektrinis keltuvas |
| A matmuo | 24.00 in |
| B matmuo | 28,25 colio |
| C matmuo | 19,25 colio |
| D matmuo | 5,00 colio |
| E matmuo | 47,63 colio |
| F matmuo | 16,25 colio |
| G matmuo | 11,75 colio |
Šios reikšmės yra perrašytos iš 520 modelio katalogo puslapio. Prieš patvirtinant gamybą, reikia patikrinti originalų brėžinį ir faktinius kliento priekabos matmenis.
Savivarčio kėlimo sistema juda besikeičiančiu kampu. Laisva erdvė, kai korpusas uždarytas, nebūtinai yra tokia pati, kokia yra kėlimo metu. Keltuvas turi sėdėti rėme, tinkamai prisijungti prie atraminės konstrukcijos ir viso ciklo metu likti atokiai nuo judančio kūno.
Dėl šios priežasties 520 modelio elektrinis keltuvas turėtų būti peržiūrėtas kaip visos kėlimo priemonės dalis, o ne kaip atskiras komponentas. Priekabos kėbulas, galinis vyris, priekinė tvirtinimo konstrukcija ir hidraulinės jungtys turi įtakos galutiniam montavimui.
A, B ir C matmenys yra naudingi lyginant keltuvą su laisva vieta tarp priekabos rėmo ir sąvartyno. Pirmiausia išmatuokite priekabą uždarytoje padėtyje, tada patikrinkite judėjimo kelią, kai kėbulas pradeda virsti.
Vien tik statinis matavimas gali nepastebėti skersinių, laikiklių, žarnų ar kėbulo apačios trukdžių. Saugiausia apžvalga naudoja matmenų brėžinį arba nuotraukas su pažymėtais pagrindiniais atstumais.
D, F ir G nuorodos padeda pirkėjui palyginti keltuvą su planuojamomis atraminėmis plokštėmis, kaiščių vietomis ir rėmo sutvirtinimu. Šios vertės neturėtų būti naudojamos norint atkurti visą montavimo projektą be originalaus brėžinio ir projekto matmenų.
Montavimo konstrukcija turi perkelti kėlimo reakciją į priekabos rėmą. Todėl kronšteino storis, kaiščio išlygiavimas ir suvirinimo konstrukcija reikalauja atskiros inžinerinės peržiūros.
Kataloge nurodytas 520 modelio E matmuo yra 47,63 colio. Šis matavimas yra svarbus, kai priekabos montavimo ilgis yra ribotas arba kai keltuvas turi būti pastatytas aplink esamas rėmo dalis.
Patikrinkite šį matmenį kartu su uždaro korpuso padėtimi, vyrių vieta ir aptarnavimo vieta. Palikite vietos apžiūrai ir hidrauliniams sujungimo darbams, o ne projektuodami įrenginį pagal išmatavimus, nepaliekančius praktinės prieigos.
520 modelio elektrinis keltuvas tinka savivarčių kėlimo sistemos diskusijoms, kai pirkėjui reikia apibrėžtos katalogo nuorodos ir matmenų pagrindo montavimo peržiūrai. Tai gali būti svarstoma kuriant OEM priekabas, keičiant projektus ir perprojektuojant sistemą, jei bus patvirtintas visas mechaninis ir hidraulinis išdėstymas.
Pateiktame 520 modelio katalogo puslapyje pateikiamos matmenų nuorodos, tačiau nepateikiama patikrinta šio modelio talpa, darbinio slėgio vertė, eksploatavimo trukmė ar sertifikatas. Ši informacija turi būti patvirtinta tikrajam projektui, o ne numanoma iš modelio numerio.
Į naudingą 520 modelio elektrinio keltuvo užklausą turėtų būti įtraukta:
- Priekabos tipas ir savivarčio kėbulo matmenys
- Laisvas tarpas tarp rėmo ir korpuso
- Galinio vyrio padėtis ir priekiniai tvirtinimo taškai
- Kaiščių centrai ir laikiklio matmenys
- Sąvartyno korpuso uždara ir darbinė padėtis
- Esamas siurblys, vožtuvai, žarnos ir valdikliai, jei tai yra pakeitimas
- Dabartinės instaliacijos nuotraukos arba matmenų brėžinys
- Reikalinga kėlimo seka ir darbo aplinka
Ši informacija leidžia tiekėjui aptarti montavimą, nespėliojant paslėptų konstrukcijos detalių.
520 modelio elektrinis keltuvas turėtų būti pasirinktas peržiūrint montavimą, o ne derinant vien modelio numerį. Jo katalogo matmenys – ypač 47,63 colio E matmenys, 24,00 colio A matmenys ir 11,75 colio G matmenys – yra naudingas atskaitos taškas tikrinant savivartės priekabos įrengimą.
Norėdami gauti tikslią citatą, atsiųskite priekabos brėžinį, montavimo matavimus ir esamą hidraulinę informaciją HCIC. Galutinis sprendimas turėtų būti pagrįstas visa kėlimo įranga ir naujausiu techniniu brėžiniu.
HCIC kuria ir gamina hidraulinius cilindrus ir jėgos agregatus, skirtus transporto priemonėms ir pramonei. 520 modelio projekto atveju HCIC gali peržiūrėti turimą diegimo informaciją ir nustatyti techninę informaciją, reikalingą OĮG arba pakeitimo pasiūlymui.
