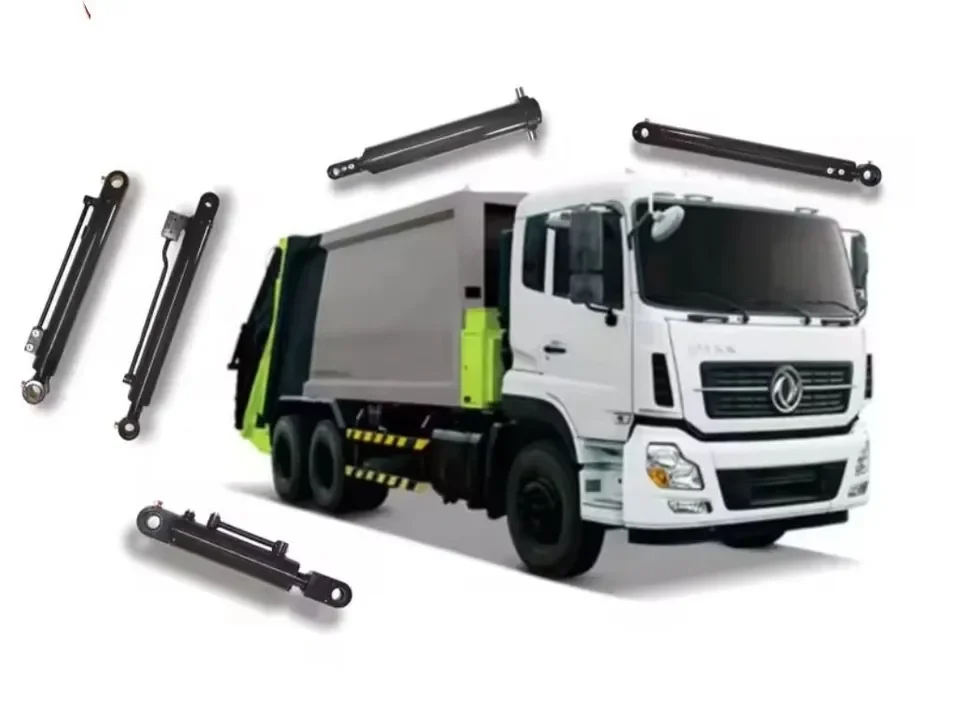

L-HYC00823 šlavimo tankintuvo hidraulinis cilindras, skirtas galinio krautuvo šiukšliavežiams

I. Tiesioginė apžvalga: tikslingas atliekų sutankinimas

Kai komunalinis galinis krautuvas važinėja kasdieniais gyvenamaisiais maršrutais, šlavimo/pakuotojo cilindrai atlaiko absoliučiai sunkiausius viso sunkvežimio smūgius. Šimtus kartų per dieną dviračiu važiuojant į šlapias, tankias kietąsias komunalines atliekas, šios pavaros atlaiko nuolatines smūgines apkrovas, abrazyvinius smėlis ir korozinį filtratą.

L-HYC00823 šlavimo tankintuvo hidraulinis cilindras, skirtas galinio krautuvo šiukšliavežiams, yra sukurtas taip, kad atitiktų šiuos sunkius darbo ciklus. Šis dvigubo veikimo cilindras, pagamintas su tvirta 4,5 colio kiauryme, kietu 2,5 colio indukciniu būdu grūdintu stūmoklio strypu ir 22,75 colio eiga, užtikrina gniuždomąją trauką, reikalingą šiukšlėms iš bunkerio iššluoti ir sandariai supakuoti į sunkvežimio kėbulą, nestingant arba neužstojant alyvai.

                  +--------------------------------------------------------------------------------------------------+

|                               L-HYC00823 GALINIO KRAUTUVO ŠLAVIMO / PAKUOTOJO CILINDRŲ SPECIFIKACIJOS

                  +---------------------------------------------------------------------------------------------------------

                           Katalogo dalies numeris                 L-HYC00823

                           Pagrindinis pritaikymas                   Galinio krautuvo šiukšliavežis (šlavimo / pakavimo peilis)

                           Cilindro angos skersmuo              4,5 colio (114,3 mm)

                           Stūmoklio strypo skersmuo                  2,5 colio (63,5 mm)

                           Darbinis eigos ilgis               22,75 colio (577,85 mm)

                           Eksploatacinis veiksmas                        Dvigubo veikimo (hidraulinės galios išplėtimas ir įtraukimas)

                           Standartinis darbinis slėgis       Sukurtas taip, kad atitiktų 2 500–3 000 psi atliekų grandines

                           Vamzdžio medžiaga                             Sunkiasienės tiksliai šlifuotas plienas (Q355JR / St52-3)

                           Strypų paviršiaus apdorojimas                Indukcija grūdintas kietas chromas arba QPQ azotavimas

                           Sandarinimo architektūra                        kelių lūpų aukšto slėgio U formos puodelis ir metalinis ledo valytuvas

                   +-----------------------------------------------------------------------------------------------------------------

---

II. 4 inžinerinės priežastys, dėl kurių atsisakyti automobilių parkų Nurodykite L-HYC00823

• [ 4,5 colio sunkiasienė statinė] ===> Sugeria pakartotinį smūgio slėgį be vamzdžio baliono
• [ 2,5 colio grūdintas strypas]      ===> Atsparus lenkimui, kai įstrigo ne centre esančios šiukšlės
• [ Dviejų lūpų šveitiklis] ===> Neleidžia abrazyvinėms šiukšlių srutoms patekti į liaukos sandariklius
• [ Sunki kalioji liauka]    ===> Pailgintas guolio tarpatramis apsaugo nuo šoninės apkrovos šuolio

2.1 Atsparumas didelio ciklo sutankinimui

Šiukšlių pakuotė retai būna vienoda. Kai ašmenys atsitrenkia į sušalusią medieną, išmestus metalinius prietaisus ar statybines šiukšles, skysčio slėgis smarkiai padidėja. 4,5 colio kiaurymė kartu su sunkių sienelių besiūliais vamzdeliais apsaugo nuo statinės išsiplėtimo ("balionavimo"), užtikrinant, kad stūmoklio sandarikliai išlaikytų tvirtą radialinį suspaudimą net esant nejudančios galvutės slėgio viršūnėms.

2.2 Stūmoklio strypo deformacijos pašalinimas esant asimetrinei apkrovai

Kadangi atliekos bunkeryje kaupiasi netolygiai, šlavimo cilindrai dažnai patiria didelę šoninę apkrovą. Negabaritinis 2,5 colio indukciniu būdu grūdintas strypas užtikrina didelį stulpelio standumą per visą 22,75 colio eigą ir pašalina strypo nusilenkimo riziką, dėl kurios sunaikinamos kreipiančiosios įvorės.

2.3 Nuotėkams atsparus sandariklis ir valytuvų architektūra

Šiukšlių filtrate yra organinių rūgščių, kelių druskos ir abrazyvinio smėlio. Standartiniai lengvi valytuvai greitai genda, todėl į alyvą patenka skystos srutos. L-HYC00823 turi tvirtus pirminius poliuretano sandariklius, suporuotus su agresyviu grandiklio valytuvu, kuris nupjauna lipnią šiukšlių plėvelę kiekvieno atitraukimo metu.

2.4 Tiesioginis parko priežiūros suderinamumas

Sukurta su standartiniais kaiščių centrais ir prievadų orientacijomis, atitinkančiomis pagrindines Šiaurės Amerikos galinio krautuvo kėbulo konstrukcijas, ši pavara leidžia savivaldybių techninės priežiūros dirbtuvėms atlikti greitus pakeitimus, nekeičiant konstrukcijų degiklio ar laikiklio.

---

III. Apžiūra vietoje: kada pakeisti galinio krautuvo šlavimo cilindrą

Jei šiukšlių surinkimo komanda praneša apie kurį nors iš šių simptomų, šlavimo cilindrą reikia nedelsiant atkurti arba pakeisti:

1. Lėtas ašmenų nuvalymas arba ciklo delsa: jei tankintuvo peilis bunkerio perėjimo taške susvyruoja esant normaliam variklio sūkių dažniui, aukšto slėgio alyva apeina vidinius stūmoklio sandariklius.
2. Išorinis alyvos lašėjimas bunkerio srityje: matomas hidraulinis strypas rodo, kad abrazyvinės šiukšlių dalelės nubraukė chromo paviršių arba supjaustė pirminį strypo sandariklį.
3. Netolygus sandarinimo ašmenų sekimas: jei viena šlavimo peilio pusė nuo kitos yra daugiau nei coliu, vidinis cilindro nuotėkis arba tvirtinimo kaiščio įvorės ovalumas sukelia mechaninį sukibimą.
4. Strypų paviršiaus įbrėžimai ir įbrėžimai: pakrantės ar žiemos ledo šalinimo regionuose kelių druska sunaikina standartinio chromo mikroįtrūkimus. HCIC siūlo QPQ skystą azotavimą ant **L-HYC00823 šluojamojo tankintuvo hidraulinio cilindro, skirto galinio krautuvo šiukšliavežiams**, kad būtų užtikrinta daugiau nei 500 valandų ASTM B117 apsauga nuo druskos purškimo be pleiskanų.

---

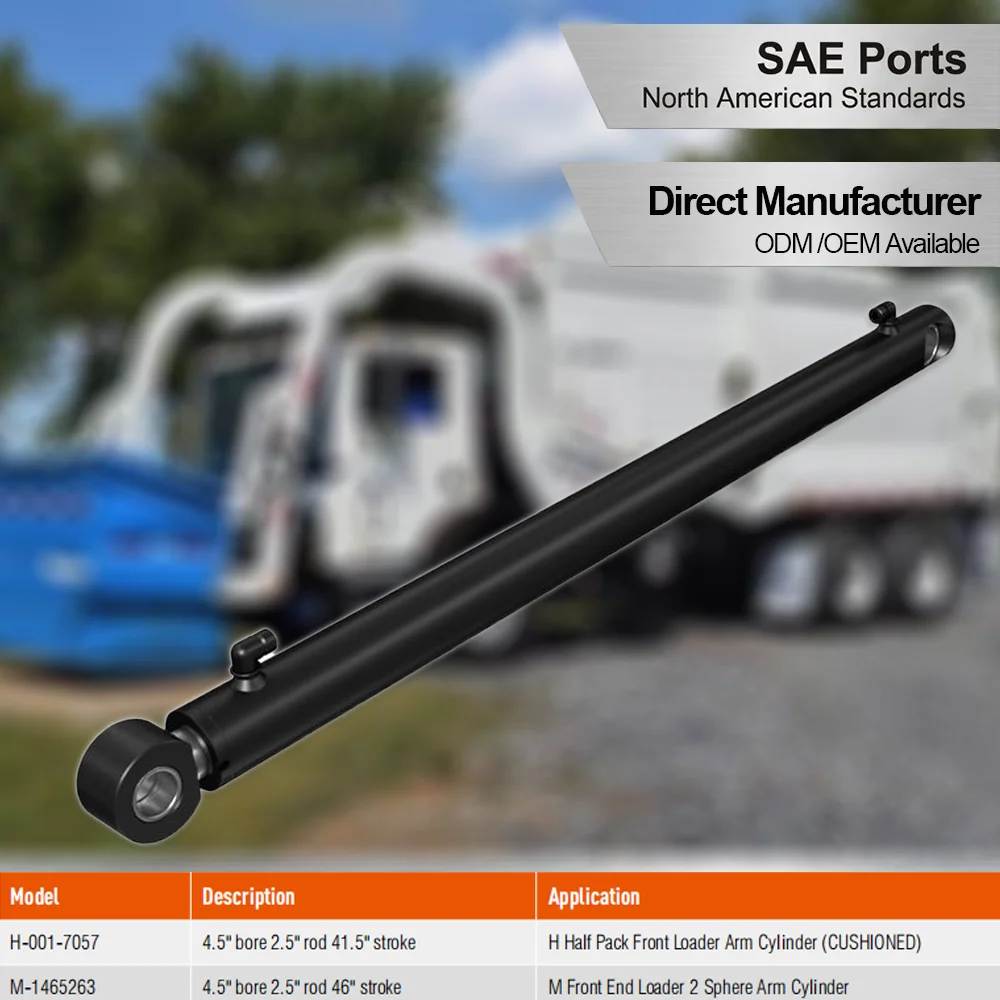

IV. Techninis palyginimas: L-HYC00823 prieš panašius galinio krautuvo modelius

---

V. DUK:

---

VI. ⭐⭐⭐Techninis atsisakymas ir inžinerinis dydis

Matmenų duomenys ir eksploataciniai eigos parametrai paimti iš oficialios HCIC techninės dokumentacijos. Prievadų konfigūracijas, tvirtinimo kaiščių leistinus nuokrypius ir konkrečius vožtuvų integravimus reikia patvirtinti savo HCIC inžinerijos atstovui prieš galutinį išleidimą į gamybą.*

---

VII. Gaukite L-HYC00823 cilindrus iš HCIC

HCIC gamina tikslius hidraulinius cilindrus ir jėgos agregatus komercinių atliekų parkams ir sunkvežimių kėbulų gamintojams visame pasaulyje.
