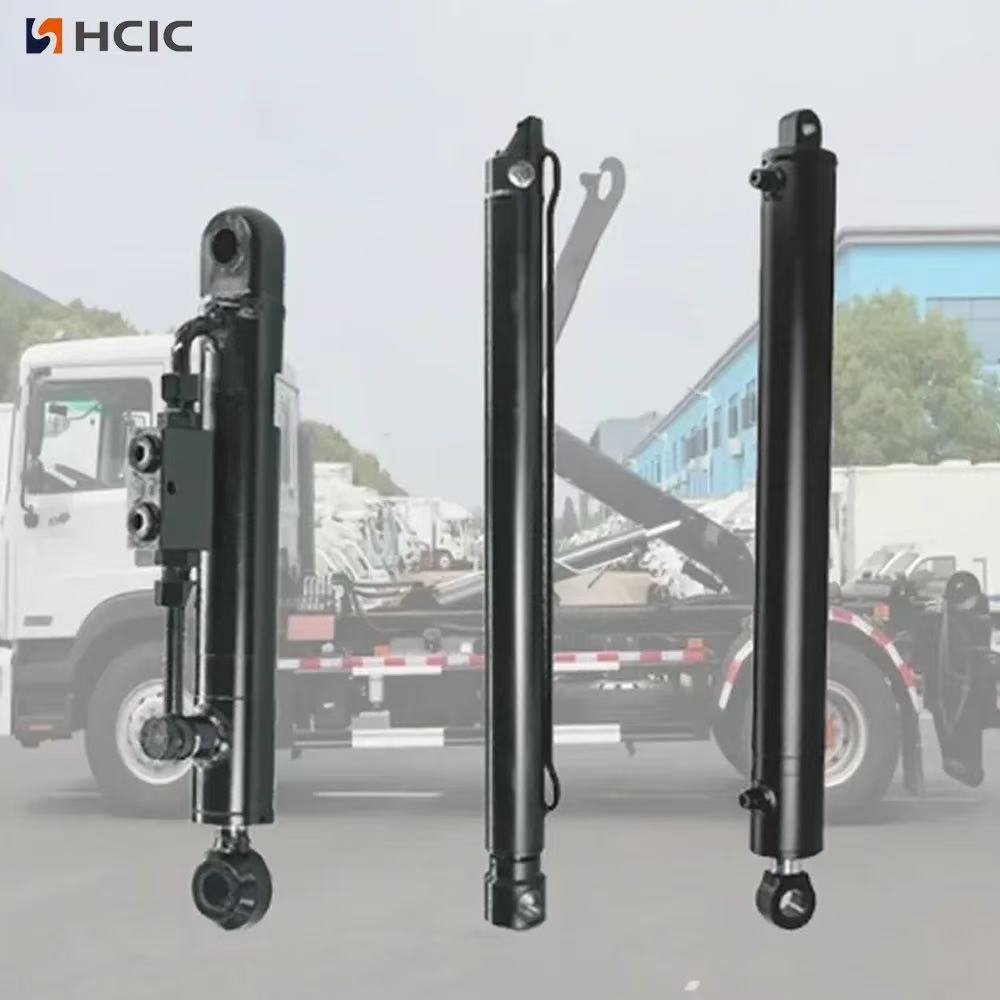

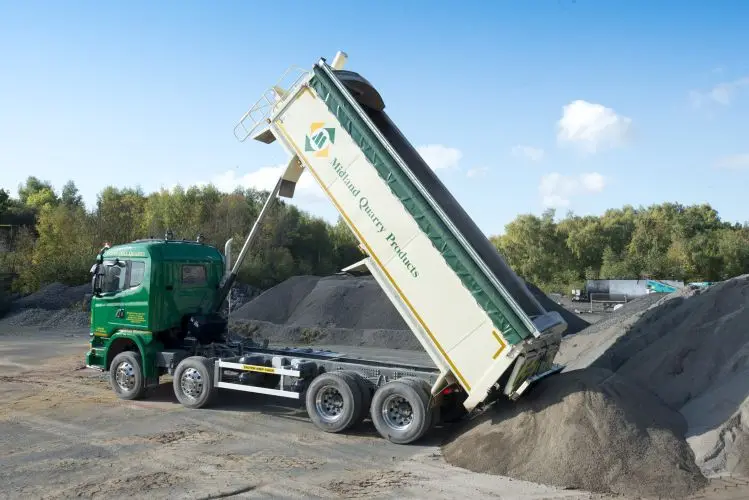

Stabilus medžiagų valdymas yra raktas į savivarčio saugumą ir efektyvumą. Savivarčio hidrauliniai cilindrai, pagrindinė kėlimo pavara, tiesiogiai lemia transportavimo sklandumą ir patikimumą. Šie didelio našumo cilindrai išsprendžia nestabilumą dėl apkrovos svyravimų ir nelygių kelių naudodami mokslinę struktūrą, tikslią hidraulinę valdymą ir patikimą apsaugą – jie yra pagrindinė veiksmingo ir saugaus medžiagų tvarkymo garantija.
Kaip pagrindinė laikančioji dalis, ji pagaminta iš didelio stiprumo legiruotojo plieno su integruotu formavimu ir terminiu apdorojimu, todėl atsparus deformacijai ir įtrūkimams. Šlifuota vidinė sienelė sumažina trintį. Daugiasluoksniai sandarikliai ir didelio stiprumo varžtais pritvirtinti galiniai dangteliai veikia kartu, kad sustabdytų alyvos nuotėkį ir išlaiko pastovų slėgį.
Kaip pagrindinė energijos konvertavimo dalis, ją sudaro stūmoklis, strypas ir jungtys. Šios dalys yra sujungtos trukdžių jungtimi, kad būtų užtikrintas bendraašiškumas. Dviejų krypčių alyvos kanalai užtikrina sklandų išplėtimą ir įtraukimą. Tikslūs kreipiamieji žiedai ir sandarikliai neleidžia pakrypti, užstrigti ir nusidėvėti.
Pagaminti iš aukšto slėgio, dilimui atsparių kompozitinių medžiagų, šie mazgai sandarina cilindrų jungtis, blokuoja alyvos nuotėkį ir dulkes. Kreipiamosios rankovės ir žiedai nukreipia meškerės judėjimą, sumažina radialinį išsiveržimą ir saugo, kad krovinių dėžė nepasvirtų.
Be konstrukcinio dizaino, tam skirti mechanizmai yra skirti tikroms nestabilumo problemoms spręsti, užtikrinant, kad cilindras veiktų patikimai.
Be konstrukcijos projektavimo, specialūs mechanizmai nukreipti į tikrus nestabilumo veiksnius, kad būtų užtikrintas patikimas cilindro veikimas.
Srauto ir slėgio vožtuvai reguliuoja strypo greitį ir išėjimo jėgą; srauto vožtuvai reguliuoja alyvos srautą pagal apkrovą, kad būtų išvengta smūgio, slėgio vožtuvai išleidžia viršslėgį, kad būtų išvengta žalos. Dvigubi hidrauliniai užraktai užrakina alyvos grandinę sustojus, stabiliai fiksuodami krovinių dėžę.
Slėgio jutikliai realiu laiku siunčia apkrovos signalus į valdymo sistemą, kuri atitinkamai reguliuoja alyvos slėgį ir srautą. Koordinuotas kelių cilindrų valdymas subalansuoja jėgą, kad medžiaga pasiskirstytų netolygiai, užkertant kelią išsiliejimui.
Akumuliatoriai sugeria smūgio slėgį ir mažina svyravimus; strypo galo buferiniai įtaisai apsaugo nuo standžių susidūrimų naudojant hidraulinį droselį. Elastinis tvirtinimas sugeria važiuoklės vibraciją, padidindamas stabilumą atšiauriomis sąlygomis.
| Savivarčio tonažas | Pagrindiniai hidraulinio cilindro parametrai | Rekomenduojama konfigūracija | Taikymo scenarijus | ||||||||||||||
| 5-10 tonų | Skylės skersmuo 100-125mm, Darbinis slėgis 16MPa, Vieno veikimo daugiapakopė teleskopinė konstrukcija, Eiga 1200-1500mm | Vienpakopis kėlimo cilindras ×1 (EQ tipo montavimas) | Lengvos statybinės medžiagos, buitinių atliekų tvarkymas | ||||||||||||||
| 10-20 tonų | Skylės skersmuo 140-160mm, Darbinis slėgis 16-21MPa, Vieno veikimo/galutinės pakopos dvigubo veikimo konstrukcija, Eiga 1500-1800mm | Vienpakopis kėlimo cilindras ×1 (EQ/QQ tipo montavimas) | Vidutinės apkrovos medžiagų (smėlis, anglis ir kt.) gabenimas | ||||||||||||||
| 20-30 tonų | Angos skersmuo 180-200 mm, darbinis slėgis 21 MPa, paskutinės pakopos dvigubo veikimo konstrukcija, eiga 1800-2200 mm | Priekyje montuojamas daugiapakopis cilindras ×1 (TMG serija) | Sunkiasvoris inžinerinis transportas (rūda, smėlis ir kt.) | ||||||||||||||
| Virš 30 tonų | Skylės skersmuo 220-250 mm, darbinis slėgis 21-31,5 MPa, Dvigubo veikimo simetriškas išdėstymas, Eiga 2200-2800 mm | Dvigubi kėlimo cilindrai ×2 (TSG serija) | Itin sunkus transportas (didelė įranga, metalo rūda ir kt.) | ||||||||||||||
Cilindrų pasirinkimas yra pritaikytas sunkvežimio tonažui, remiantis trimis pagrindiniais punktais:
Tinkamas veikimas ir kasdienė priežiūra užtikrina ilgalaikį stabilų cilindro veikimą.
Medžiagas krauti tolygiai, kad būtų išvengta dalinės apkrovos; uždrausti perkrovą. Kėlimo/nuleidimo valdiklius valdykite sklandžiai, nelygiais keliais sulėtinkite greitį ir iškraukite tik ant lygaus paviršiaus.
Kasdien apžiūrėkite, ar cilindro korpusas nėra deformuotas, ar nėra alyvos nutekėjimo jungtyse ir ar nepažeistas stūmoklio kotas. Reguliariai tikrinkite hidraulinės alyvos lygį ir kokybę; priveržkite atsilaisvintus varžtus ir sutepkite strypą bei kreipiamąsias dalis. Nuvalykite cilindro paviršių ir sandariklius, kad nepatektų dulkės.
Lėtas / netolygus kėlimas: Patikrinkite, ar neužsikimšę vožtuvai arba alyvos vamzdynai. Alyvos nutekėjimas: laiku pakeiskite pasenusias sandariklius; suvirinimo detalių remontas dėl cilindro korpuso nesandarumo. Nepakankama kėlimo jėga: Patikrinkite sistemos slėgį ir alyvos kokybę, pašalinkite vamzdynų užsikimšimus.
