Pramoninėse hidraulinėse sistemose suvirinti hidrauliniai cilindrai ir sujungimo hidrauliniai cilindrai yra dvi dažniausiai naudojamos pavaros. Daugelis įrangos gamintojų, pirkėjų ir inžinierių dažnai susiduria su dilema, kai pasirenka vieną iš dviejų. Realiai nėra absoliutaus „geresnio“ varianto; viskas priklauso nuo to, ar jis tinka konkrečiam taikymo scenarijui. Šiame straipsnyje pateikiamas objektyvus palyginimas, pagrįstas realia struktūra, našumu, pranašumais, trūkumais ir taikymo scenarijais, kad padėtų greitai padaryti teisingą pasirinkimą.

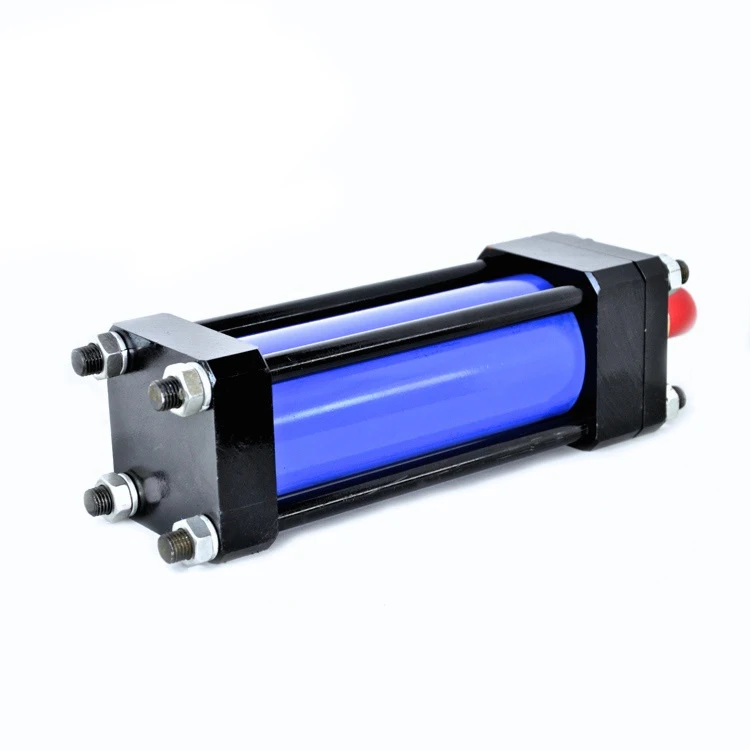

1.1Skersinės trauklės hidrauliniai cilindraiyra sutelkti aplink modulinį surinkimo dizainą. Cilindro cilindras ir galiniai dangteliai yra pritvirtinti daugybe didelio stiprumo trauklių, o visa konstrukcija sulaikoma varžtinėmis jungtimis, be didelio masto suvirinimo. Šie gaminiai paprastai atitinka tarptautinius standartus, todėl juos galima lengvai pakeisti. Įprastas angos dydis yra 30–200 mm, darbinis slėgis yra 7–21 MPa, o eigos ilgis retai viršija 3 metrus.

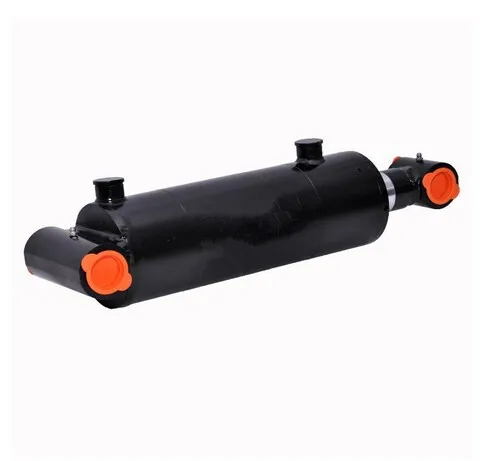

1.2 Suvirinti hidrauliniai cilindraivietoj to naudokite vientisą suvirintą konstrukciją. Jų cilindro cilindras ir galiniai dangteliai yra suvirinti tiesiogiai, be išorinių tvirtinimo strypų, ribojančių standumą. Gaminame juos su storesniais besiūliais plieniniais vamzdžiais, todėl standartiniai slėgio rodikliai siekia 16–31,5 MPa, o pritaikyti didelio našumo įrenginiai gali pasiekti 35 MPa. Maksimalus angos skersmuo yra 500 mm, o eiga gali siekti gerokai daugiau nei 6 metrus – puikiai tinka sunkiems ir ilgalaikiams darbams.
2.2 Dėl paprastos konstrukcijos susidėvėjusias dalis, tokias kaip sandarikliai ir kreipiančiosios įvorės, galima greitai pakeisti – nereikia profesionalių suvirinimo įrenginių ar įmantrių įrankių. Netgi bendras mechanikas gali užbaigti techninę priežiūrą, o tai efektyviai sumažina įrangos prastovos laiką.
2.3 Tačiau jų apribojimai taip pat gana aiškūs: ribotas slėgis ir tik vidutinis atsparumas smūgiams. Aplinkoje, kurioje yra ilgalaikė vibracija ir dažni smūgiai, sujungimo strypai gali išsitempti, o veržlės atsipalaiduoja, todėl gali nutekėti alyva arba sumažėti tikslumas. Todėl jie labiau tinka naudoti su vidutiniu slėgiu, švaria aplinka ir stabiliomis apkrovomis.
3.1 Suvirinti hidrauliniai cilindrai, kurių konstrukcija be trauklių ir visiškai suvirinta, yra kompaktiškesnė ir ypač tvirta. Jie atlaiko didesnes šonines apkrovas ir smūgio jėgas ir išlaiko stabilų veikimą sudėtingose aplinkose, tokiose kaip aukšta temperatūra, didelės dulkės, didelė drėgmė ir didelės apkrovos. Toje pačioje montavimo vietoje suvirintas cilindras gali tilpti į didesnę skylę ir ilgesnį eigą.
3.2 Pagrindinis trūkumas yra tai, kad remontas vietoje yra beveik neįmanomas, jei yra pažeistas cilindro korpusas arba suvirinimo siūlės. Reikalingas gamyklinis pertvarkymas, dėl kurio pailgėja prastovos ir didesnės priežiūros išlaidos. Be to, dėl didelio pritaikymo laipsnio jie yra mažiau lankstūs masinėje gamyboje, palyginti su trauklių cilindrais.
Automatikos įranga, staklės, liejimo mašinos ir pakavimo mašinos
Mažos ir vidutinės hidraulinės sistemos bei standartinė įranga
Scenarijai, reikalaujantys didelio priežiūros patogumo ir trumpo pristatymo laiko
Statybos mašinos, kasybos mašinos ir metalurgijos įrenginiai
Jūrų, atviroje jūroje, fotovoltinės ir vėjo energijos didelės apkrovos įranga
Aukšto slėgio, ilgo eigos, sunkios būklės ir nestandartiniai pritaikyti projektai
Apibendrinant pasirinkimo logiką iš realios patirties:
Jei darbinis slėgis yra mažesnis nei 21 MPa, taikymas yra standartinis, o paprasta priežiūra yra svarbiausias dalykas → pasirinkite sujungimo strypo hidraulinį cilindrą.
Jei darbinis slėgis viršija 21 MPa, smūgiai yra stiprūs, mažai vietos arba aplinka yra šiurkšti → pasirinkite suvirintą hidraulinį cilindrą.
Abu yra tvirti ir patikrinti produktai. Tik sujungę cilindrą su faktiniais darbo poreikiais, naudojimo nustatymais ir ilgalaike priežiūra, galite gauti geriausią vertę ir sumažinti gedimus iki minimumo.
