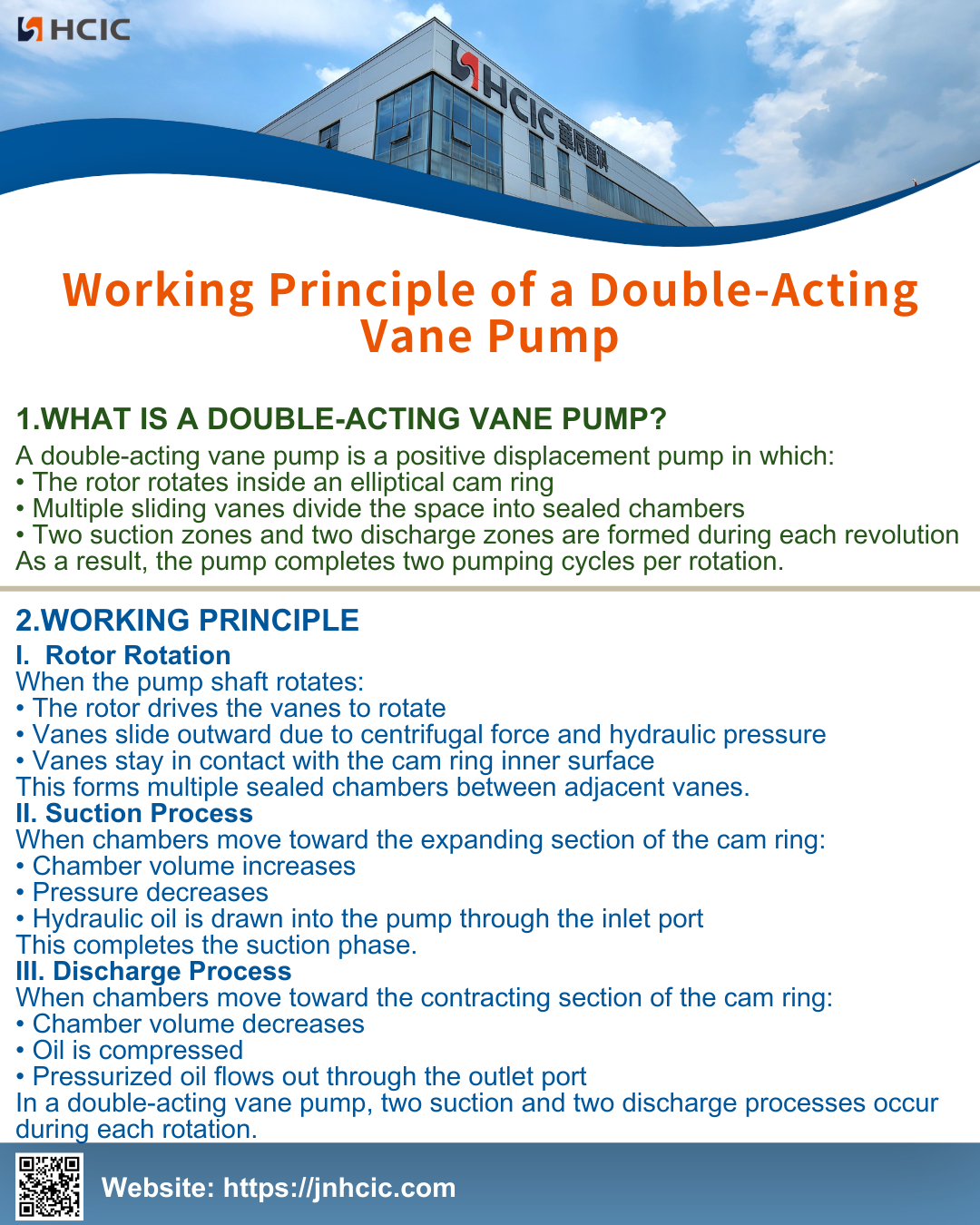

Dvigubo veikimo mentinio siurblio veikimo principas

Kas yra dvigubo veikimo mentinis siurblys?

Dvigubo veikimo mentinis siurblys yra tūrinis siurblys, kuriame:

• Rotorius sukasi elipsinio kumštelio žiedo viduje

• Kelios slankiojančios mentelės padalija erdvę į sandarias kameras

• Kiekvieno apsisukimo metu susidaro dvi įsiurbimo ir dvi išleidimo zonos

Dėl to siurblys atlieka du siurbimo ciklus per vieną apsisukimą.

Darbo principas

1. Rotoriaus sukimasis

Kai siurblio velenas sukasi:

• Rotorius varo mentes suktis

• Mentės slysta į išorę dėl išcentrinės jėgos ir hidraulinio slėgio

• Mentės liečiasi su kumštelio žiedo vidiniu paviršiumi

Tai sudaro kelias sandarias kameras tarp gretimų mentelių.

2. Siurbimo procesas

Kai kameros juda link besiplečiančios kumštelio žiedo dalies:

• Padidėja kameros tūris

• Slėgis mažėja

• Hidraulinė alyva įsiurbiama į siurblį per įleidimo angą

Tai užbaigia siurbimo fazę.

3. Iškrovimo procesas

Kai kameros juda link kumštelio žiedo susitraukiančios dalies:

• Kameros tūris mažėja

• Alyva suspausta

• Suslėgta alyva išteka per išleidimo angą

Dvigubo veikimo mentiniame siurblyje kiekvieno apsisukimo metu vyksta du įsiurbimo ir du išleidimo procesai.
