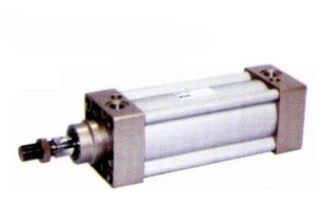

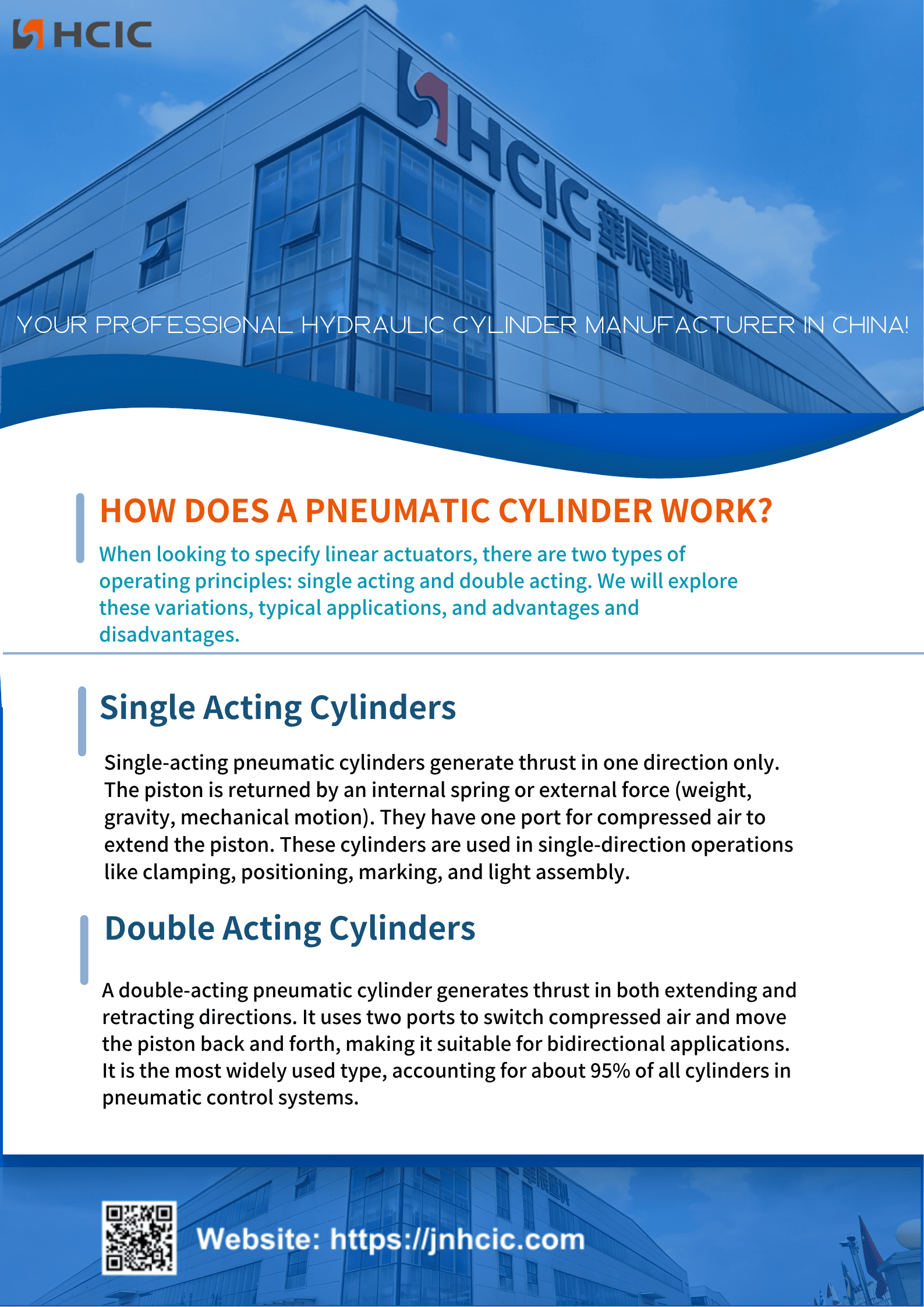

Vieno veikimo pneumatinis cilindras sukuria trauką arba darbo jėgą tik viena kryptimi. Jis naudoja įmontuotą spyruoklę arba išorines jėgas, pvz., gravitaciją, svorį ar mechaninį judesį, kad atitrauktų stūmoklį į pradinę vietą.
Šiuose cilindruose yra tik viena oro įleidimo anga, kuri tiekia suslėgtą orą į kamerą, kad stūmoklis būtų nustumtas į tikslinę padėtį.
Vieno veikimo pneumatiniai cilindrai yra sukurti vienpusio darbo užduotims atlikti. Įprastas naudojimas apima suspaudimą, dalių išdėstymą, žymėjimą, trumpus judesius ir lengvus surinkimo darbus.

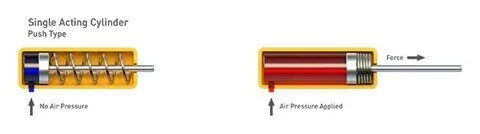

(1) Taikant oro slėgį sukuriama trauka, todėl stūmoklis „stumiamas“:

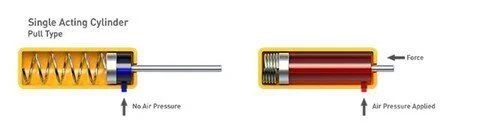

(2) Taikant oro slėgį sukuriama trauka, todėl stūmoklis „traukiamas“:
Paprasta, nesudėtinga konstrukcija
Kompaktiška, erdvę taupanti konstrukcija
Mažesnės valdymo vožtuvų ir oro linijų vamzdynų sąnaudos
Naudoja pusę suspausto oro, palyginti su tokio paties dydžio dvigubo veikimo cilindru
Spyruoklės grįžtamoji pusė yra atvira aplinkos orui, todėl dulkės ir šiukšlės patenka į vidų, o tai sukelia gedimus ir sutrumpina cilindro tarnavimo laiką.
Laikui bėgant spyruoklės našumas silpnėja, todėl galinės eigos padėtys tampa nestabilios
Skylės skersmenį ir eigos ilgį riboja vidinis spyruoklės dydis ir stiprumas
Šiek tiek sumažėjo stūmimo jėga, nes spyruoklė priešinasi stūmoklio judėjimui į priekį

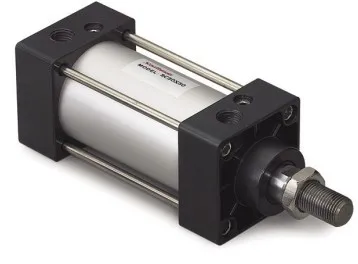

Dvigubo veikimo pneumatinis cilindras sukuria jėgą abiem kryptimis, stumdamas stūmoklį į išorę ir traukdamas atgal į vidų.

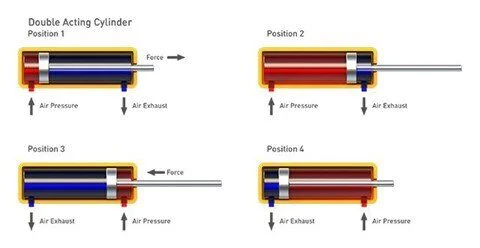

Šios konstrukcijos abiejuose galuose yra oro anga, kuri nukreipia aukšto slėgio orą tarp dviejų prievadų, kad stūmoklis būtų varomas pirmyn ir atgal. Jis yra būtinas atliekant užduotis, kurioms reikalingas dvikryptis judėjimas, pavyzdžiui, atidarant ir uždarant pramoninius vartus ir sklendes.
Dvigubo veikimo cilindrai yra plačiausiai naudojamos linijinės pavaros, kurios sudaro apie 95% pneumatinėse valdymo sistemose naudojamų cilindrų.
Jie yra optimalus pasirinkimas sunkioms operacijoms, ilgiems smūgiams ir didelės jėgos poreikiams, kurių negali patenkinti vieno veikimo cilindrai. Maži dvigubo veikimo modeliai taip pat tinka darbams, kuriems reikia tikslios, fiksuotos galinės padėties tiek ištiesiant, tiek įtraukiant.
Štai kaip jie veikia:
- Beveik visi ISO standarto pneumatiniai cilindrai naudoja dvigubo veikimo konstrukciją
- Platesnis angos dydžių ir eigos ilgių pasirinkimas nei vieno veikimo modelių
- Daugybė individualių modifikacijų pagrindiniam dvigubo veikimo rėmui
- Nėra įmontuoto užrakto, kuris stabiliai išlaikytų stūmoklį eigos vidurio padėtyse
- Oras yra suspaudžiamas, todėl tiekiant reikia hidraulinio pagalbinio cilindro, kad judėjimas būtų sklandus ir tolygus
- Ilgo takto įrenginiams reikalinga papildoma stūmoklio strypo atrama, kad jie nesilenktų ir veiktų sklandžiai
