Turite negyvą mašinos cilindrą. Mašina neveikia. Reikia greitai pakeisti.
Užsisakykite nematuodami ir lošiate: naujasis cilindras turi tinkamą kiaurymę, bet neteisingą eigą – jis nusileidžia prieš darbą. Arba smeigtuko akys yra ketvirtadaliu colio per mažos. Arba prievadai yra netinkami siūlai. Mašina neveikia dar dvi savaites, kol grįžta netinkama dalis.
Kruopštus matavimas trunka keturiasdešimt minučių. Tai paverčia „Manau, kad tai maždaug toks didelis“ į piešinį, iš kurio gali pastatyti gamykla. Kiekviena valanda, kurią praleidžiate matuojant, yra valanda, kurios nepraleidžiate laukdami netinkamo pakaitalo.
Šiame vadove pateikiami šeši reikalingi matavimai: anga, strypas, eiga, bendras ilgis, tvirtinimas ir prievadai.
- Suportai (tinka pigus 6 colių skaitmeninis suportas)
- Matavimo juosta arba plieninė liniuote
- Rašiklis ir popierius (arba jūsų telefonas)
- Fotoaparatas
- Nuvalykite skudurą – prieš matuodami nuvalykite strypą ir angas
Nieko egzotiško. Parduotuvės aukšte visa tai yra.
Kiaurymė yra vidinis cilindro skersmuo – dalis, į kurią slysta stūmoklis. Ji apsprendžia cilindro jėgą.
Stūmoklio plotas = π × (skyla/2)²
Du pavyzdžiai, rodantys, kodėl tai svarbu:
- 3 colių kiaurymė esant 2000 PSI → 14 137 svarų stūmimo jėga
- 4 colių skylė esant 2000 PSI → 25 133 svarų stūmimo jėga
Tas pats slėgis, 78% didesnė jėga. Štai kodėl anga yra pirmasis skaičius, kurio prašo gamykla.
Kaip išmatuoti:Jei cilindras yra išardytas, suportuokite tiesiai į cilindro vidų. Jei jis vis dar surinktas, nespauskite jo per jėgą – anga dažnai yra įspausta ant cilindro arba duomenų lentelės. Ieškokite antspaudo, pvz., „3.00 BORE“ arba modelio numerio. Atsiųskite mums bet kokio štampavimo nuotrauką; iš modelio galime perskaityti skylę.
Strypo skersmuo yra svarbus dėl dviejų priežasčių: stiprumo ir sandarumo.

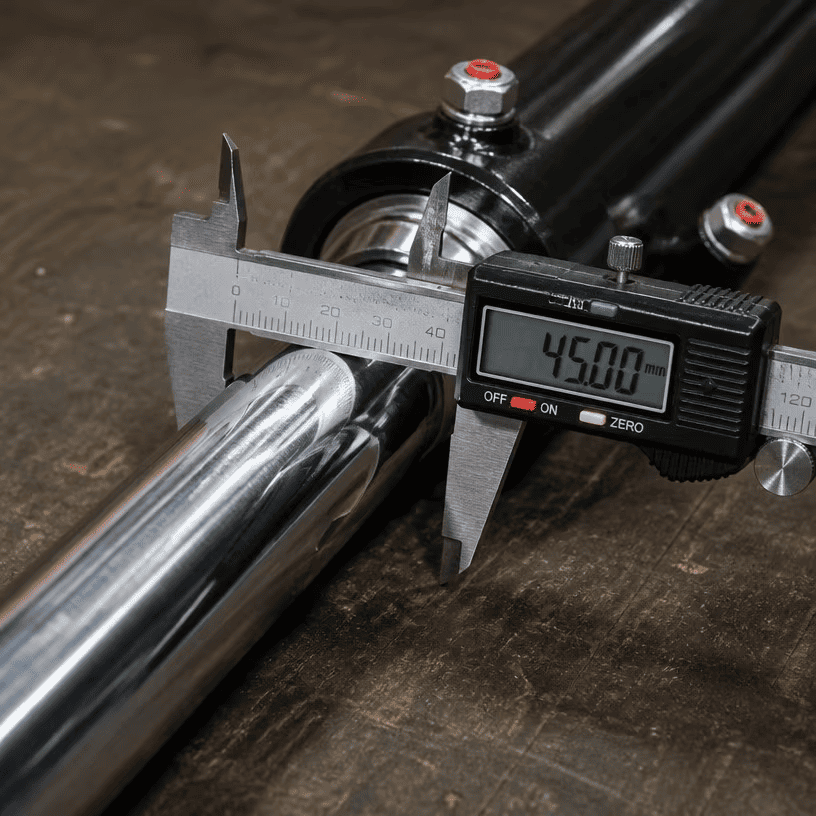

Kaip išmatuoti:Slankmatuokite strypą ten, kur jis švarus – šalia liaukos, o ne ant galo, kur jis gali būti dėvimas. Pirmiausia išvalykite. Dulkėtas strypas yra didesnis nei jis yra.
Patikrinkite nusidėvėjimą. Jei ant meškerės matosi daug įbrėžimų, įdubimų ar nusidėvėjusios pakopos, kur rieda ruonis, pasakykite tai savo užklausoje. Susidėvėjęs strypas reiškia, kad mašina gali turėti nesutapimo problemą – naujas cilindras susidėvės taip pat, jei priežastis nebus pašalinta.

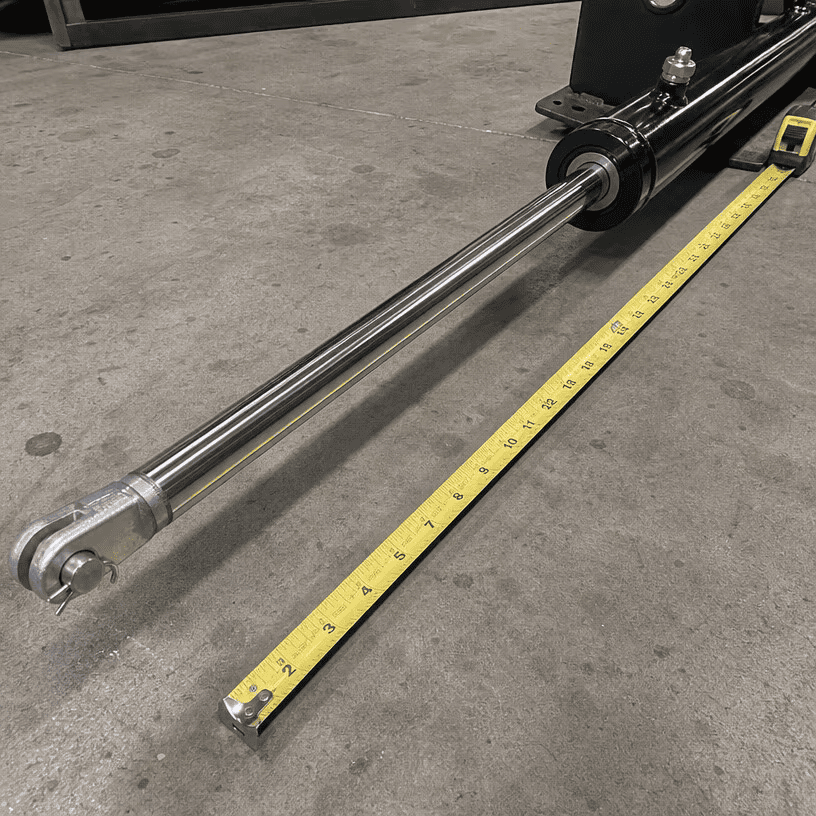

Eiga yra atstumas, kurį nukeliauja strypas, nuo visiškai įtraukto iki visiškai ištiesto. Čia dažniausiai pasitaiko matavimo klaidų.
Netinkamas būdas:Spėliojama iš atviro strypo, kai cilindras yra išjungtas nuo mašinos.
1. Išmatuokite iki galo įtrauktą cilindrą – nuo galo iki galo, nuo kaiščio centro iki kaiščio centro. Vadink tai R.
2. Išmatuokite cilindrą visiškai ištrauktą – nuo galo iki galo, nuo kaiščio centro iki kaiščio centro. Pavadinkite tai E.
3. Eiga = E − R (standartinio cilindro strypo eiga lygi bendro ilgio skirtumui tarp ištempto ir įtraukto).
Pavyzdys: įtraukta 24 colių, išplėsta 60 colių → potėpis 36 coliai.
Jei cilindras yra ant mašinos, galite išmatuoti eigą vietoje: pažymėkite strypą ties riebokšle, ištraukite iki galo, išmatuokite atvirą strypą – toks atviras ilgis yra eiga.
Niekada nemaišykite vienetų. Viską išmatuokite coliais arba milimetrais. Cilindras, nurodytas su 36 colių eiga ir 900 mm eiga, nėra tas pats cilindras.

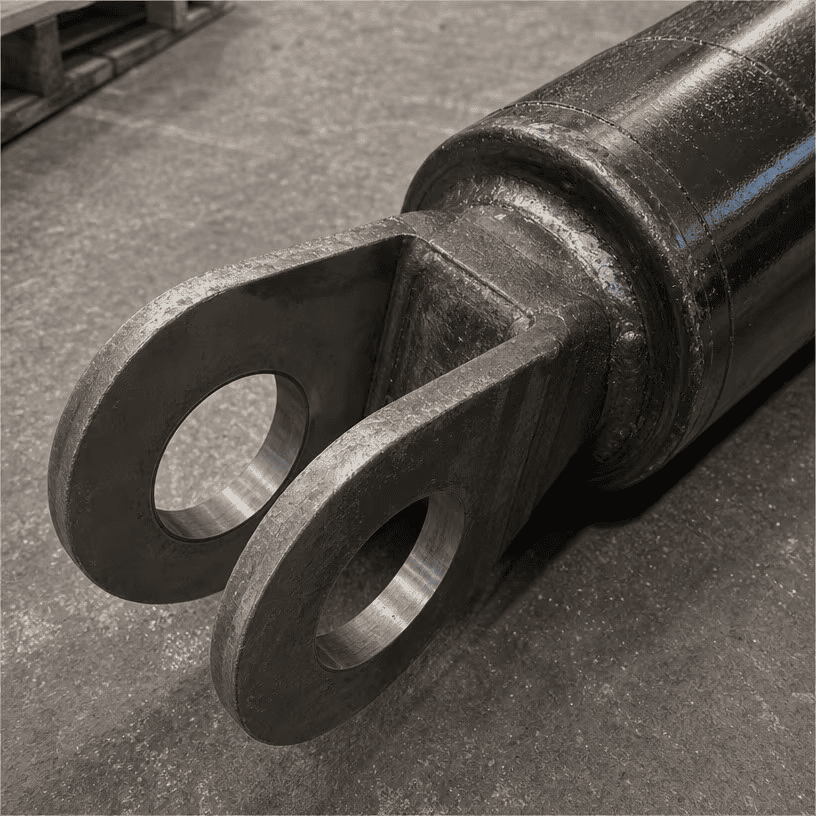

Tvirtinimas yra tai, kaip cilindras pritvirtinamas prie mašinos. Tai antras dažniausias neteisingų užsakymų šaltinis.
Smeigtuko akis (smeigtukas): Išmatuokite kaiščio skylės skersmenį ir plotį tarp ausų. Taip pat atkreipkite dėmesį į atstumą nuo kaiščio angos centro iki statinės / strypo galo – gamyklos stato pagal šiuos matmenis.
Skersinis vamzdis: išmatuokite išorinį vamzdžio skersmenį ir atstumą tarp vamzdžio galų.
Flanšas arba griebtuvas: atkreipkite dėmesį į varžto skylės modelį, varžto dydį ir flanšo storį. Kaiščio skersmuo ir gnybto padėtis išilgai statinės.
Svarbiausia: kaiščių centrai. Kai nurodote bendrą ilgį (įtrauktą ir ištrauktą), suteikite jiems kaiščio centrą iki kaiščio centro – tai matmenys, kuriuos mašina iš tikrųjų mato. Matuojant akies išorę, smeigtuko akies storis padidėja du kartus ir jūsų pakeitimas bus per ilgas.

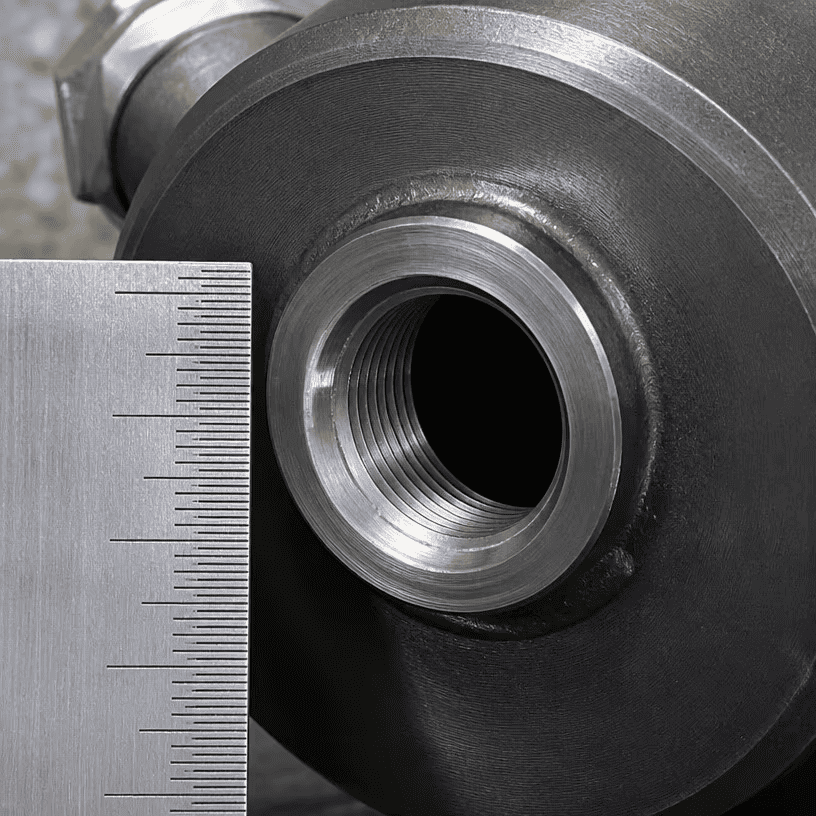

Prievadai yra ten, kur jungiasi žarnos. Neteisingai ištraukite siūlą ir niekas netinka.
Keturi bendri standartai: SAE (UNF sriegiai), NPT (kūginis vamzdis), BSP (Britų lygiagretus) ir metrinis.
Kaip išmatuoti: išmatuokite prievado skersmenį, tada suskaičiuokite sriegius per vieną colį (coliams) arba 10 mm (metrinį). Palyginti
| Siūlas | Tipiškas cilindrų dydis | Pastabos |
|---|---|---|
| SAE sandarinimo žiedas (JIC tipo) | 6, 8, 10 | Tiesus sandarinimo žiedas sandarina veidą |
| NPT | 1/4", 3/8", 1/2" | Kūginiai, sandarikliai ant sriegių |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Lygiagretus arba smailėjantis britų standartas |
| Metrika | M18×1,5, M22×1,5 | Tiesūs metriniai siūlai |
Nesate tikri? Fotognusukite uostą su liniuote šalia ir nusiųskite nuotrauką. Siūlą nustatome iš paveikslėlio – greičiau ir saugiau nei spėlioti.
1. Neteisingas smūgio matavimas – atspėjimas, o ne atitraukto ir ištiesto ilgio matavimas.
2. Bendro ilgio iki akių išorės matavimas – visada naudokite smeigtuko centrą į vidurį.
3. Maišymo coliai ir milimetrai – vienas cilindras, nurodytas dviejų vienetų sistemose.
4. Nusidėvėjusio strypo matavimas — ten, kur susidėvėjo, strypas yra plonesnis; nuvalykite ir išmatuokite liaukos gale.
5. Pamiršus kaiščio skersmenis – anga tinkama, tvirtinimo angos netinkamos, o cilindras neprisisegs.
6. Jokių nuotraukų – cilindro, duomenų lentelės, tvirtinimo ir prievadų nuotrauka atsako į pusę klausimų dar net neišsiunčiant numerių.
Užpildykite šią informaciją ir atsiųskite ją su savo užklausa:
| Matavimas | Vertė | Vienetas (in / mm) |
|---|---|---|
| Gręžimas | ||
| Strypo skersmuo | ||
| Insultas | ||
| Atitrauktas ilgis (smeigtuko centras į kaiščio centrą) | ||
| Pailgintas ilgis (smeigtuko vidurio iki smeigtuko centro) | ||
| Tvirtinimo tipas (kaiščio ąsa / veržlė / skersinis vamzdis / flanšas / griebtuvas) | ||
| Smeigtuko skylės skersmuo (jei kaiščio akis) | ||
| Prievado sriegis (SAE / NPT / BSP / metrinė) | ||
| Uosto dydis | ||
| Prisegtos nuotraukos? (cilindras, duomenų lentelė, tvirtinimas, prievadai) |
Siųsti darbalapį ir:
1. Cilindro nuotraukos – vaizdas iš šono, tvirtinimo galai, prievadai, duomenų lentelė
2. Bet koks antspaudas arba dalies numeris ant statinės
3. Mašinos markė ir modelis, jei žinomi
Gaminame atsargines dalis pagal jūsų išmatavimus arba pateikiame kryžmines dalies nuorodas į mūsų katalogą – atsižvelgiant į tai, kas greičiau pateiks reikiamą cilindrą. Jei jūsų matmenys nesutampa, mūsų inžinieriai paklaus prieš pjaustydami plieną. Mes nespėjam.
