Hidraulinio cilindro sulenkimo skaičiavimai: kodėl eigos ilgis nepaiso vardinės stūmimo jėgos

I. Pavojus: kai „3000 psi“ cilindras sugenda esant 1200 psi

 Dažna ir brangi hidraulinės konstrukcijos klaida yra cilindro stūmimo jėgos apskaičiavimas naudojant hidraulinį slėgį ir stūmoklio plotą:

                                                                           F = P × Stūmoklis

Pagal šią paprastą formulę 4 colių cilindras, esantis 3 000 psi, stums su maždaug 37 700 svarų (167,7 kN) traukos jėga. Jei cilindro eiga yra tik 12 colių, strypas lengvai atlaiko tą apkrovą.

Tačiau išplėskite tą patį cilindrą iki 60 colių arba 80 colių eigos ir taikant tą pačią 37 700 svarų gniuždymo jėgą, stūmoklio kotas dažnai nutrūksta arba visam laikui nulenkiamas kaip dantų krapštukas – dažnai, kai sistemos slėgis pasiekia tik 1 000–1 500 psi.

Šis katastrofiškas gedimo būdas nėra medžiagos tempimo išeigos sumažėjimas; tai elastingas stulpelio išlinkimas. Naudojant ilgo eiga, plono stūmoklio koto konstrukcinis stabilumas visiškai viršija cilindro slėgio reitingą.

II. Fizika išHidraulinis cilindrasSulenkimas: Eulerio kolonų teorija

Kai ahidraulinis cilindrastęsiasi veikiant gniuždomajai apkrovai, mazgas elgiasi kaip ilga, plona konstrukcinė kolona. Didžiausia teorinė gniuždymo apkrova, kurią gali išlaikyti plona kolona prieš atsirandant šoniniam nestabilumui, yra reguliuojama Eulerio kritinio sulenkimo formule:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Kur:

• Fcr = kritinė Eulerio lenkimo apkrova (N arba lbf)
• E = strypo medžiagos elastingumo modulis (tipiniam anglies/legiruoto plieno, E ≈ 200–210 GPa arba 29 × 10⁶ psi)
• I = kieto apvalaus strypo skerspjūvio inercijos momentas (m⁴ arba in⁴)
• L = bendras ilgesnis montavimo atstumas tarp tvirtinimo taškų (m arba in)
• K = efektyvus kolonėlės ilgio koeficientas, pagrįstas cilindro montavimo sąlygomis
• Le = K · L = efektyvus lenkimo ilgis

III. Kietųjų strypų inercijos momento apskaičiavimas:

Tvirtam apvaliam stūmoklio kotui, kurio skersmuo dr:

                                                                            I = π dr⁴ / 64

Atkreipkite dėmesį, kad inercijos momentas priklauso nuo ketvirtosios strypo skersmens laipsnio (dr⁴). Tai reiškia, kad nedidelis strypo skersmens padidėjimas labai padidina atsparumą lenkimui:

• Padidinus strypo skersmenį nuo 2,0 colio iki 2,5 colio (skersmuo padidėja 25 %), atsparumas lenkimui padidėja 144 % (2,44 ×).

IV. Saugios darbo apkrovos ir rekomenduojamų saugos koeficientų apskaičiavimas

Niekada nenaudokite ahidraulinis cilindrasarti kritinės lenkimo ribos Fcr. Realiame pasaulyjehidrauliniai cilindraipatirti nedidelį ekscentriškumą, nedidelį kaiščių laisvumą, pagreičio šuolius ir neišvengiamą šoninę apkrovą.

Leidžiama projektinė pūdymo trauka turi apimti griežtą saugos koeficientą Sf:

                                                                           Pūdymas = Fcr / Sf

Rekomenduojamos saugos faktoriaus gairės:

• Stacionarios pramoninės mašinos (švarios, valdomos): Minimalus Sf ≥ 2,5–3,0
• Bendrosios mobiliosios mašinos (savivartės priekabos, krautuvai, atliekų įranga): Minimalus Sf ≥ 3,0–3,5
• Didelės rizikos / personalo kėlimas (kėlimo platformos, sunkvežimiai su strėlėmis, mobilieji kranai): Minimalus Sf ≥ 3,5–4,5

V. Lieknumo santykis ir perėjimas prie Džonsono formulės

Eulerio formulė daro prielaidą, kad yra grynai tamprus lenkimas ir galioja tik plonoms kolonoms, kurių lieknumo santykis λ viršija stulpelio perėjimo slenkstį λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Kur rg = √I/A = dr / 4 yra sukimosi spindulys.

Įprasto 1045 arba 4140 chromuoto plieno perėjimo slenkstis λc ≈ 85–105:

• Jei λ > λc (ilgi ploni strypai): naudokite Eulerio formulę (gedimas dėl elastinio nestabilumo).
• Jei λ ≤ λc (trumpos iki vidutinės strypai): naudokite Johnsono parabolinę formulę arba standartinį takumo ribą (gedimas dėl gniuždymo takumo arba neelastinio lenkimo).

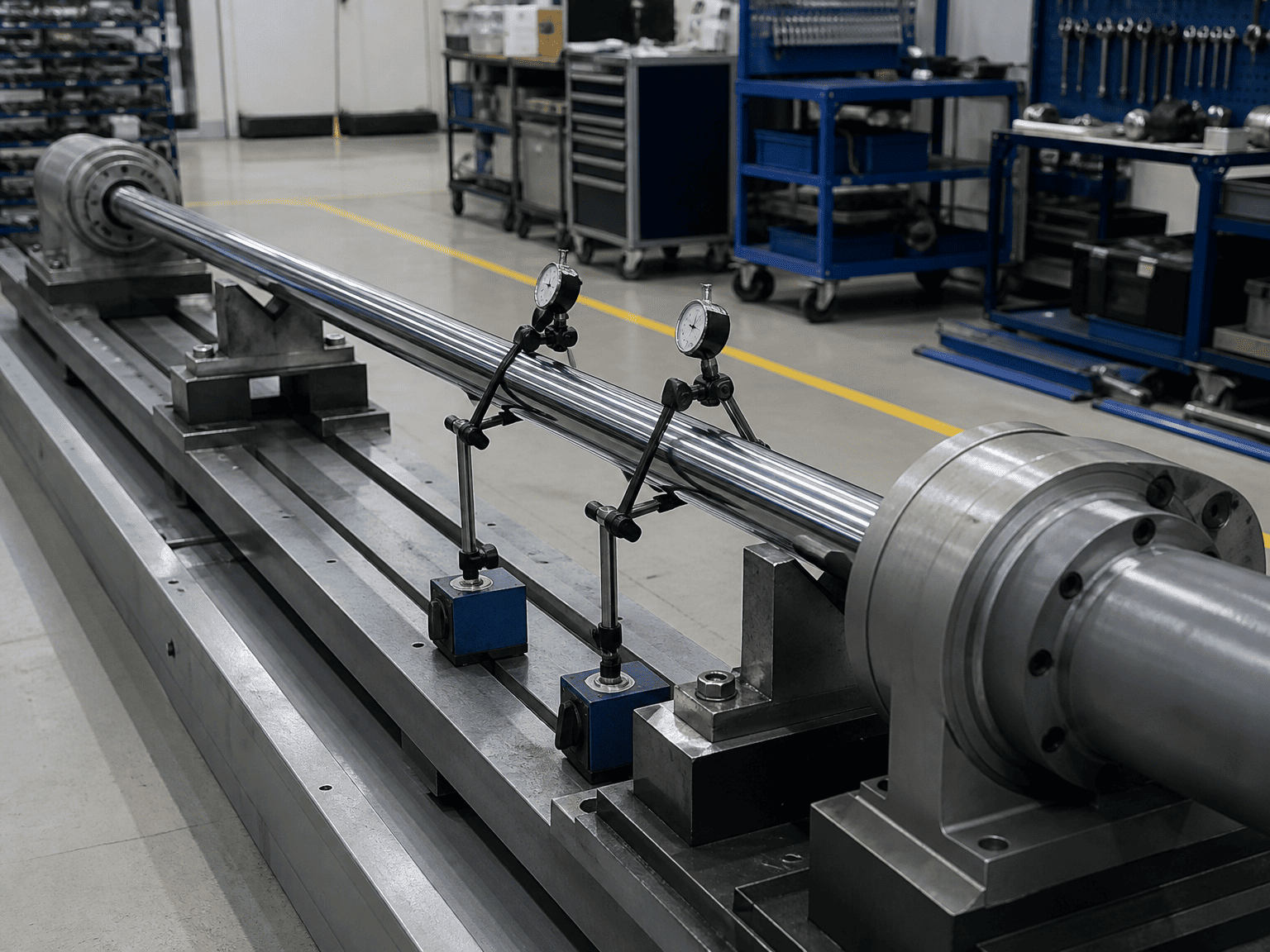

VI. 4 dažni OĮG inžineriniai trūkumai, dėl kurių sulenkti strypai

1. Sulenkimo apskaičiavimas atitraukus, o ne visiškai ištraukus:Labiausiai pažeidžiamas momentas įvyksta, kai meškerė yra 100% eigos, kai L yra didžiausia.
2. Horizontalaus pasvirimo nepaisymas esant negyvai svoriui:Ant ilgų horizontalių cilindrų (> 2 metrų eiga) sunkus chromuotas strypas, veikiamas gravitacijos, šiek tiek nusileidžia, sukurdamas įmontuotą ekscentrinę apkrovą, kuri pagreitina lenkimą.
3. Darant prielaidą, kad kaiščių laikikliai lieka be trinties:Laikui bėgant surūdiję arba nepatepti šarnyriniai kaiščiai užsifiksuoja, paverčiant šarnyrinį laikiklį iš dalies užrakinta, sukimo momento įtempta jungtimi, kuri sukelia lenkimo momentus.
4. Regeneravimo grandinių nepaisymas:Diferencialinės / regeneracinės grandinės veikia tiek dangtelio, tiek strypo pusėse visą siurblio slėgį, išlaikant visą kolonėlės stūmimo jėgą ir mažinant konstrukcinę ribą.

VII. Ką siųsti nustatant ilgo eigos cilindrų dydį naudojant HCIC

Norėdami gauti pilną išlinkimo patvirtinimą ir FEA stulpelio apžvalgą iš HCIC inžinierių, pateikite:

1. Darbo cilindro anga, eiga ir maksimalus hidraulinis slėgis
2. Įrenginio tvirtinimo geometrija ir pasukamo laikiklio brėžinys (K koeficientui patvirtinti)
3. Montavimo orientacija (horizontali, vertikalus stūmimas aukštyn/žemyn arba kampinis lankas)
4. Išoriniai kreipiamieji apribojimai (laisva nevaldoma apkrova ir tikslūs linijiniai slydimo bėgiai)
5. Darbo ciklas, veikimo ciklo greitis ir aplinkos sąlygos

VIII. Didelės apkrovos inžinerijos ir individualių cilindrų HCIC partneris

HCIC visame pasaulyje teikia sertifikuotą hidrotechniką, 3D CAD modeliavimą ir nestandartinių cilindrų gamybą sunkiajai mobiliajai ir pramoninei įrangai.
