Hidraulinis cilindras gali turėti tinkamą kiaurymę, eigą ir teorinę jėgą, tačiau vis tiek neatitinka mašinos gamybos reikalavimų, nes turimo srauto nepakanka tiksliniam judėjimui. Rezultatas yra žinomas įrangos gamintojams: per ilgai trunkantis kėlimas, stūmimo ciklas, kuris praleidžia takto laiką, arba grįžtamasis smūgis, kuris veikia kitaip nei pailginimas.
Pirmasis atrankos skaičiavimas yra paprastas. Hidraulinio cilindro greičio skaičiuotuvas gali susieti alyvos srautą su efektyviu kameros plotu, o hidraulinio cilindro ciklo trukmės įvertinimas susieja greitį su eiga. Tačiau tikroji mašina taip pat prideda vožtuvų apribojimus, žarnų nuostolius, slėgio pokyčius, apkrovos pokyčius, strypo šono sritį, valdymo nustatymus ir sąmoningą lėtėjimą artėjant važiavimo pabaigai.
Šiame vadove paaiškinamas skaičiavimo būdas, kurį OĮG pirkėjas gali naudoti prieš prašydamas cilindro, siurblio ar maitinimo bloko kainos. Tai sąmoningai yra sistemos lygio vadovas. Cilindras neturėtų būti pasirenkamas vien pagal greitį.

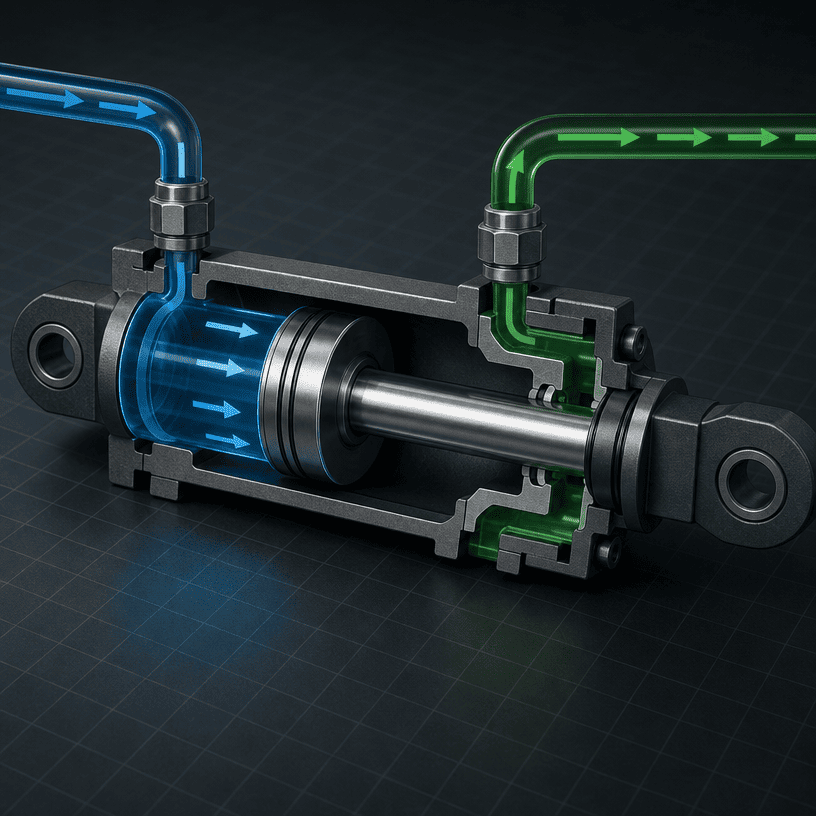

Skylė nustato visą stūmoklio plotą, naudojamą pratęsimo metu, kai alyva patenka į dangtelio galą. Apvaliam stūmokliui:
Didesnei skylei reikia daugiau alyvos tūrio, kad judėtų tuo pačiu greičiu. Tai gali suteikti daugiau jėgos esant tam tikram slėgiui, bet taip pat padidina srauto poreikį, reikalingą tiksliniam greičiui.
Atitraukimo metu strypas užima dalį skylės ploto. Efektyvi strypo šono sritis yra:
Eiga lemia atstumą, kurį turi nuvažiuoti stūmoklis. Jis taip pat nustato alyvos tūrį, reikalingą vienam išplėtimo arba įtraukimo judesiui. Ilgas judesys gali sukurti didelį tūrio ir srauto poreikį net tada, kai tikslinis tiesinis greitis atrodo kuklus.
Naudokite srautą, kuris gali pasiekti cilindrą atitinkamo mašinos judėjimo metu. Siurblio vardinėje plokštelėje nurodytas srautas ne visada yra identiškas naudingo cilindro srautui. Vožtuvų angos, žarnos skersmuo, jungiamosios detalės, filtrai, slėgio kompensavimo valdikliai, dalijimasis su kitomis pavaromis ir variklio greitis gali pakeisti srautą cilindre.
Nuosekliems vienetams pagrindinis greičio santykis yra:
v= Q ÷ A
Vieneto keitimas turi būti atliktas teisingai. Jei plotas yra kvadratiniais coliais, o srautas – galonais per minutę, prieš skaičiuodami colius per sekundę konvertuokite galonus per minutę į kubinius colius per sekundę. Viename JAV galone yra 231 kubinis colis, taigi:
Metriniame darbe naudokite kubinius metrus per sekundę ir kvadratinius metrus arba litrus per minutę su atitinkama konversija. Nemaišykite colių ploto su litrais per minutę, prieš tai neperskaičiavę vienetų.
t_kontroliuotiapima vožtuvo perjungimą, pagreitį, lėtėjimą, išlikimą, apkrovos įjungimą ir bet kokį laukimo laikotarpį, įmontuotą į mašinos seką. Nėra saugu manyti, kad visas ciklas yra tiesiog du kartus didesnis už pratęsimo laiką.
Tarkime, kad vieno strypo cilindras turi:
Tai teorinės atrankos vertės. Faktinis mašinos veikimo laikas gali būti ilgesnis dėl siurblio darbinio tūrio kitimo, vožtuvo valdymo, slėgio nuostolių, apkrovos sąlygų, žarnos apribojimų, amortizavimo, nuotėkio ir užprogramuoto veikimo. Pavyzdys nepateikia HCIC produkto įvertinimo ar garantuoto ciklo laiko.
Vieno strypo cilindras naudoja visą kiaurymės plotą vienoje pusėje ir žiedinį plotą kitoje. Esant vienodam srautui, mažesnis strypo šono plotas sukuria didesnį teorinį greitį. Esant vienodam slėgiui, jis taip pat sukuria mažesnę teorinę jėgą nei visos kiaurymės pusė.
Štai kodėl OĮG pirkėjai turėtų prašyti atskirų išplėtimo ir įtraukimo verčių, o ne prašyti tik „cilindro greičio“.
Kryptinis vožtuvas gali skirtingai matuoti dvi kryptis. Atsvariniai vožtuvai, srauto valdikliai, apkrovos jutimo grandinės, grąžinimo apribojimai ir priešinis slėgis gali pakeisti tikrąjį judėjimą. Apskaičiuojant cilindro greitį turėtų būti nustatyta, ar srauto vertė yra siurblio srautas, vožtuvo išleidimo angos srautas ar išmatuotas cilindro angos srautas.
Kėlimo jungtis gali judėti skirtingais mechaniniais kampais. Tankintuvas arba ežektorius gali susidurti su besikeičiančiu pasipriešinimu. Griebtuvas gali pagreitėti, liestis su medžiaga ir tada atsilaikyti nuo krovinio. Šie įvykiai turi įtakos slėgiui ir gali priversti valdymo sistemą sumažinti srautą arba pereiti į apsaugotą veikimo būseną.
Pagalvėlė, srauto valdymo vožtuvas arba elektroninė rampa gali sumažinti greitį artėjant važiavimo pabaigai. Tai gali apsaugoti cilindrą ir mašiną, tačiau tai reiškia, kad vidutinė ciklo trukmė nėra skaičiuojama vien tik iš nesureguliuoto vidutinio eigos greičio. Projektuotojas turėtų atskirti greitą judėjimą, kontroliuojamą lėtėjimą ir laukimo laiką, kai ciklo trukmė yra svarbi.
Naudinga dydžio apžvalga veikia atgal, nei reikalaujama mašinos:
1. Apibrėžkite reikiamą judėjimą:Įrašykite eigą, tikslinio pratęsimo laiką, tikslinio atitraukimo laiką ir bendrą ciklo laiką.
2. Apskaičiuokite abi efektyvias sritis:Naudokite kiaurymės plotą visos kiaurymės krypčiai ir žiedinį plotą strypo pusei.
3. Apskaičiuokite reikiamą srautą:Pertvarkykite v = Q ÷ A į Q = v × A, tada konvertuokite rezultatą į pasirinktą vienetų sistemą.
4. Patikrinkite jėgą tomis pačiomis darbo sąlygomis:Reguliuoja srauto greitį; slėgio ir efektyvaus ploto valdymo teorinė jėga.
5. Peržiūrėkite siurblio darbą:Įsitikinkite, kad siurblys gali užtikrinti reikiamą srautą esant apkrovos reikalaujamam slėgiui.
6. Patikrinkite bendras funkcijas:Nustatykite, ar kita pavara, vožtuvas arba aušinimo funkcija naudoja tą patį siurblio srautą.
7. Peržiūrėkite eilutės dydį:Žarnos ir prievado apribojimai gali sumažinti srautą ir padidinti šilumos gamybą.
8. Kontrolinis vožtuvas ir pagalvėlė: Įsitikinkite, kad vožtuvas gali išmatuoti reikiamą srautą, o pagalvė atitinka apkrovą ir greitį.
9. Išmatuokite tikrąjį ciklo laiką:Atskirai tikrinamas išplėtimas ir įtraukimas esant tipinei apkrovai ir temperatūrai.

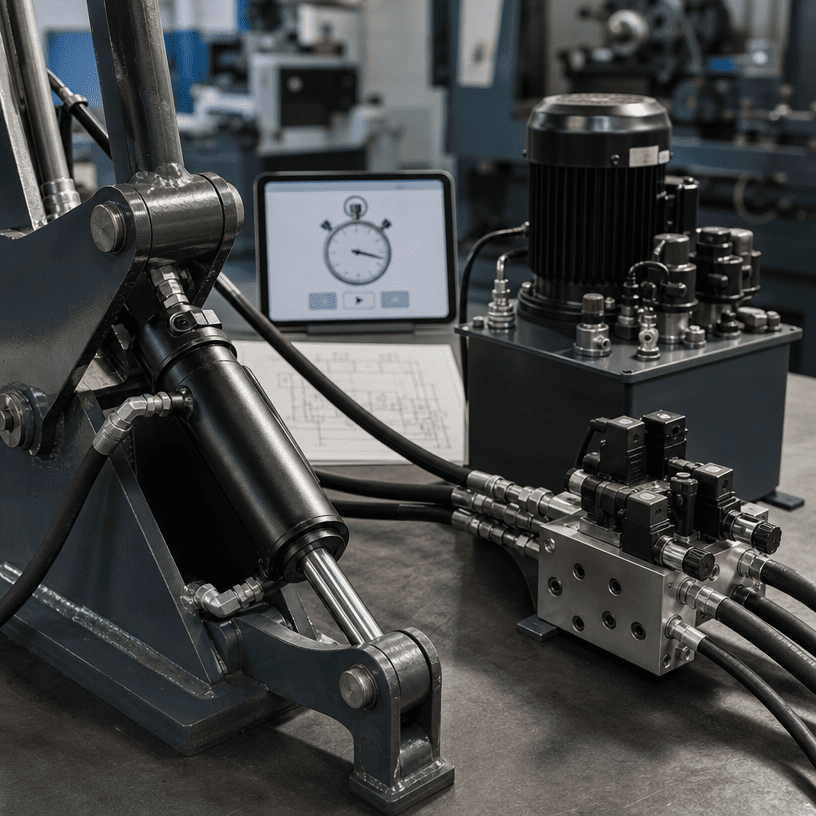

10. Patvirtinkite galutinį dizainą:Prieš paleisdami peržiūrėkite cilindrą, HPU, vožtuvą, žarną ir struktūrą kaip vieną sistemą.
Prieš prašydami citatos, paruoškite atsakymus į šiuos klausimus:
Šios detalės padeda atskirti cilindro problemą nuo HPU, vožtuvo, žarnos, valdymo ar mechaninės sekos problemos.
Siurblys gali atlikti keletą funkcijų, o srautas gali keistis priklausomai nuo variklio sūkių skaičiaus arba valdymo logikos. Naudokite esamą srautą tikrojo cilindro judėjimo metu.
Atitraukimas naudoja skirtingą plotą vieno strypo cilindre. Dizainas, kuris atitinka pratęsimo skaičiavimą, vis tiek gali praleisti grąžinimo laiko reikalavimą.
Amortizacija ir rampos valdymas yra ciklo dalis. Jie turėtų būti įtraukti, kai pirkėjas turi griežtą gamybos laiko tikslą.
Didesnė anga gali padidinti jėgą, bet taip pat padidinti alyvos tūrį ir srauto poreikį. Jei siurblys nekeičiamas, cilindras gali judėti lėčiau.
Teorinėje formulėje neatsižvelgiama į kiekvieną slėgio kritimą, apkrovos pasikeitimą ar valdymo veiksmą. Norint priimti galutinį sprendimą dėl ciklo laiko, reikia atlikti bandymus arba gamintojo peržiūrą, pagrįstą visais mašinos duomenimis.
Hidraulinio cilindro greičio skaičiavimas ir hidraulinio cilindro ciklo trukmė priklauso ne tik nuo siurblio srauto. Gręžimo plotas, strypo pusės sritis, eiga, vožtuvo elgsena, slėgio būklė, žarnos apribojimai, apkrovos pokyčiai ir eigos pabaigos valdymas – visa tai turi įtakos rezultatui.
OĮG pirkėjui naudingiausias prašymas yra ne tik „pasiūlyti greitą cilindrą“. Pateikite tikslinį išplėtimo ir įtraukimo laiką, galimą srautą cilindre, slėgį esant apkrovai, eigą, montavimo geometriją ir mašinos seką. Tada HCIC gali peržiūrėti, ar cilindras ir hidraulinis jėgos agregatas yra suprojektuoti kaip visa judesio sistema.
HCIC, taip pat žinomas kaip Jinan Huachen Industrial Co., Ltd., kuria ir gamina hidraulinius cilindrus, hidraulinius jėgos agregatus ir susijusius hidraulinius komponentus, skirtus transporto priemonėms, atliekų tvarkymui, statybai ir pramoninei įrangai. Galutinis tinkamumas turi būti patikrintas pagal visą mašinos konstrukciją ir taikomus saugos reikalavimus
