Prekės aprašymas

63-4402-104 yra 4000 serijos kaiščiu tvirtinamas apvertimo cilindras, skirtas priekabai. Tvirtinimo nuo kaiščio iki kaiščio formatas leidžia cilindrą sujungti tarp dviejų mašinos tvirtinimo taškų, nereikalaujant atskiro flanšo ar kojelės tvirtinimo.

Kataloge yra 108,56 colio (2757 mm) išplėstinis matmuo, 71,94 colio (1827 mm) uždaras matmuo ir 3/4 NPTF prievadas. Cilindras taip pat turi savaime išsiliejančią konstrukciją, iš anksto įkrautą V formos sandariklį ir ilgesnį guolio ilgį, skirtą palaikyti stabilų veikimą, kaip nurodyta kataloge.

Šis straipsnis apima tik 63-4402-104 modelį.

I. Techninės specifikacijos

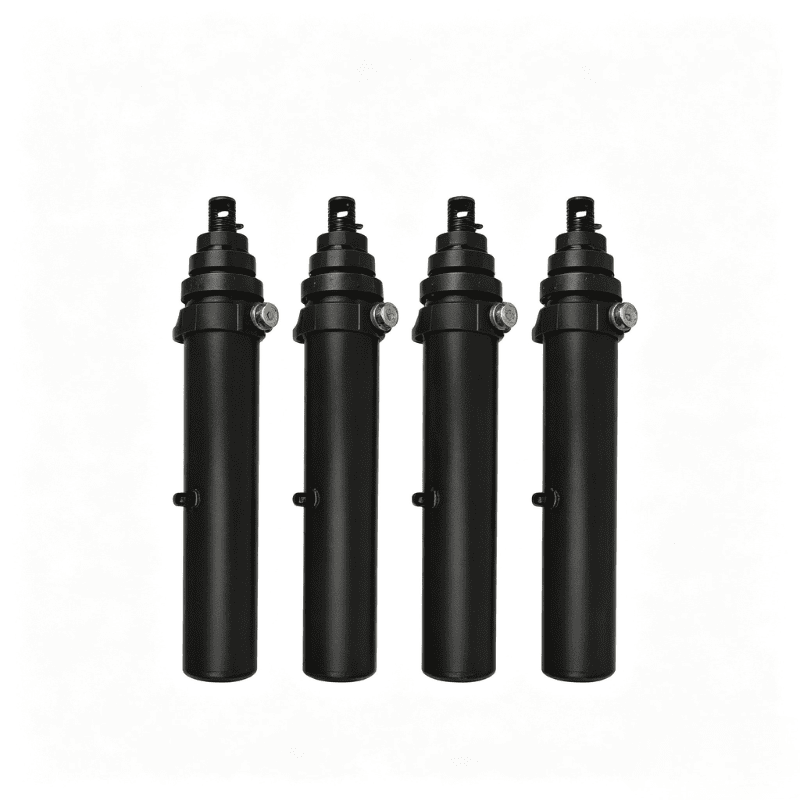

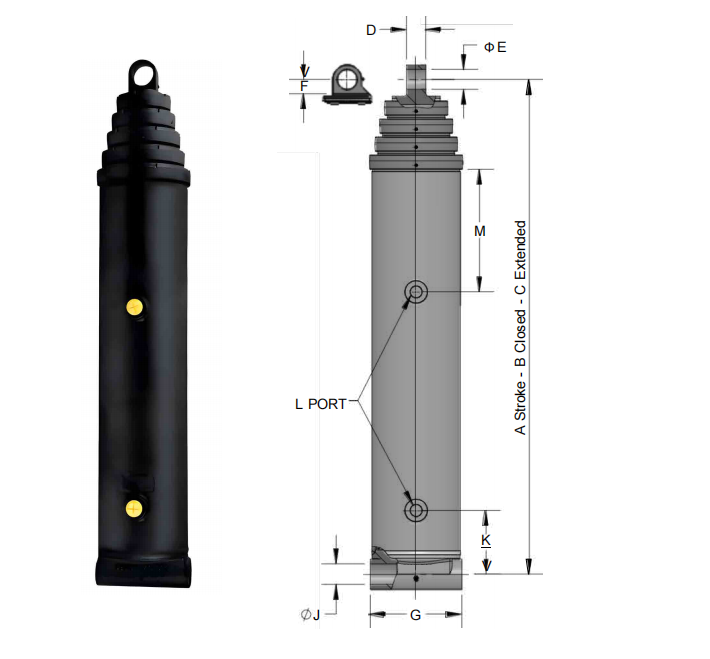

pin-pin mounting hydraulic cylinder

Parametras	63-4402-104 Specifikacija
Gaminių serija	4000 serija
Montavimo stilius	Tvirtinimas kaiščiu
A matmuo	71,94 colio / 1827 mm
B matmuo	36,62 colio / 930 mm
C matmuo	108,56 colio / 2757 mm
D matmuo	1,50 colio / 38 mm
E matmuo	2,06 colio / 52 mm
F matmuo	2,00 colio / 51 mm
G matmuo	7,00 colio / 178 mm
Matmenys J	2,06 colio / 52 mm
Dydis K	19,50 colio / 495 mm
M matmuo	Katalogo lentelėje nėra
Hidraulinis prievadas	3/4 NPTF
Nurodytas alyvos kiekis	1,8 gal. užpildymas / 7,3 gal
Nurodytas svoris	208 svarai

Raidės nuo A iki M nurodo matmenų brėžinį HCIC kataloge. Prieš užsakydami patvirtinkite visą montavimo brėžinį, kaiščio matmenis, darbinį slėgį ir hidraulinės grandinės reikalavimus.

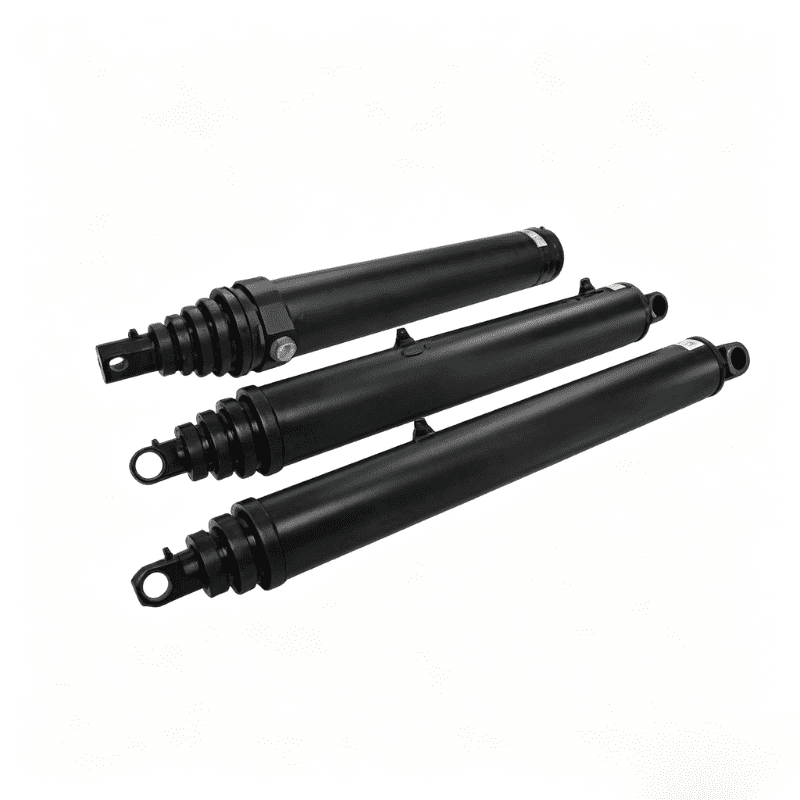

II. Smeigtuko tvirtinimo dizainas

Smeigtukas hidraulinis cilindras yra sumontuotas tarp dviejų sąvaržos arba antgalio taškų. Cilindro korpusas ir strypo galo jungtis mašinos apkrovą perkelia per kaiščius. Šis išdėstymas yra įprastas, kai pavara turi sekti apverčiamo korpuso, jungties ar kitos šarnyrinės konstrukcijos judėjimą.

Tinkamumą lemia ne tik uždari ir išplėsti matmenys. Pirkėjas turėtų patikrinti:

- Smeigtuko centro atstumai abiejuose galuose

- Kaiščio skersmuo ir galimas guolio plotis

- Clevis tarpas ir išlyginimas

- Hidraulinio prievado kryptis

- Žarnos judėjimas per visą eigą

- Mechaninis tarpas aplink galvą ir strypo galą

63-4402-104 turėtų būti pasirinktas pagal patvirtintą matmenų brėžinį, o ne tik pagal bendrą ilgį.

III. Kataloge išvardytos konstrukcijos ypatybės

3.1 Savaiminio nutekėjimo dizainas

Kataloge nurodomas savaime išsiliejantis dizainas. Atliekant praktinius montavimo darbus, tai gali padėti sumažinti įstrigusio oro kiekį, kuris lieka cilindre paleidimo metu. Mašinos grandinę dar reikia užpildyti ir išvalyti pagal įrangos gamintojo procedūrą.

3.2 Pakartotinai įkeltas V formos sandariklis

Išvardytame sandarinimo įrenginyje naudojamas iš anksto įkrautas V formos tarpiklis su savaime besireguliuojančia bangine spyruokle. Kataloge taip pat nurodoma, kad kaip pasirinktis galima naudoti „Z“ sandarinimo pakuotę. Galutinė sandariklio konfigūracija turi būti patvirtinta atsižvelgiant į hidraulinį skystį, temperatūros diapazoną ir naudojimo sąlygas.

3.3 Srieginė veržlė

Srieginė veržlė yra nurodyta kaip funkcija, skirta padidinti stiprumą ir reguliuoti lauko sandarumą. Tai taip pat suteikia praktinę aptarnavimo sąsają, kai reikia tikrinti arba reguliuoti sandariklį. Bet koks reguliavimas vietoje turi būti atliekamas pagal patvirtintą techninės priežiūros procedūrą ir neturėtų pakeisti slėgio izoliavimo ir saugaus išmontavimo praktikos.

3.4 Ilgesnis guolio ilgis

Kataloge nurodytas ilgesnis guolio ilgis, užtikrinantis stabilumą. Įrengiant kaiščius, nurodymai yra svarbūs, nes pavara seka judančią struktūrą. Teisingas išlygiavimas ir tinkama kaiščio būklė išlieka būtini; Dėl didesnio guolio ilgio cilindras nėra tinkamas nekontroliuojamai šoninei apkrovai.

IV. Darbo principas

63-4402-104 hidraulinį slėgį paverčia linijiniu judėjimu. Kai alyva patenka į atitinkamą angą, slėgis veikia stūmoklio sritį ir stumia strypą į išorę arba į vidų. Strypo ir gaubtelio galo kaiščiai perkelia tą judesį į prijungtą apvertimo mechanizmą.

Naudojamas judėjimas apibrėžiamas pagal uždarus ir išplėstinius katalogo matmenis. Hidraulinis vožtuvas, siurblio srautas, reljefo apsauga ir mašinos geometrija nustato tikrąjį greitį ir jėgą.

Cilindras neturėtų būti traktuojamas kaip savarankiškas kėlimo įtaisas. Jo pasirinkimas turi atitikti hidraulinę grandinę ir mechaninę konstrukciją, prie kurios jis pritvirtintas.

V. Pagrindiniai produkto privalumai

- Šarnyrinės hidraulinės įrangos tvirtinimas kaiščiu

- 108,56 colio / 2757 mm kataloge nurodytas išplėstinis matmuo

- 3/4 NPTF hidraulinis prievadas

- HCIC nurodyta savaime išsiliejanti konstrukcija

- Iš anksto pakrautas V formos sandariklis su savaime besireguliuojančiu bangos spyruokliniu energijos tiekimu

- Pasirenkama įtampa „Z“ sandariklio pakuotė, nurodyta kataloge

- Srieginė veržlė, skirta didesniam stiprumui ir lauko sandarinimo reguliavimui

- Ilgesnis guolio ilgis stabilumui užtikrinti

- Uždaryti ir išplėsti matmenys galimi tiek coliais, tiek milimetrais

VI. Taikymas ir pritaikymas

Kataloge 4000 serijos kaiščių cilindras pateikiamas pagal hidraulinius apvertimo sprendimus. 63-4402-104 gali būti naudojamas įrangai, kurioje cilindras turi būti sumontuotas tarp dviejų kaiščių ir turimas montavimo vokas atitinka katalogo matmenis.

Prieš patvirtindami montavimą, peržiūrėkite visą mašinos judėjimą. Cilindras turi turėti pakankamai laisvos laisvos vietos, kai jis visiškai įtraukiamas ir ištiesiamas, o kaiščiai turi likti išlyginti, kai juda apvertimo konstrukcija. Taip pat reikia patikrinti žarnos išvedimą, kad 3/4 NPTF jungtis nesisuktų ar nesulenktų už žarnos gamintojo nustatytų ribų.

VII. Informacija, reikalinga citatai

Su užklausa atsiųskite šią informaciją:

1. Mašinos tipas ir cilindro funkcija

2. Esami kaiščio centro matmenys

3. Kaiščio skersmuo ir kaiščio plotis

4. Reikalingas uždaras ir prailgintas ilgis

5. Darbinis slėgis ir siurblio srautas

6. Hidraulinis skystis ir darbinė temperatūra

7. Prievado orientacija ir žarnos maršrutas

8. Reikalingas sandarinimo variantas

9. Kiekis ir pristatymo vieta

10. Esamas cilindro brėžinys arba aiškios nuotraukos

Brėžinys ypač svarbus, kai keičiamasis cilindras turi tilpti į esamą apvertimo mechanizmą.

VIII. DUK

Koks yra 63-4402-104 modelio tvirtinimo būdas?

Tai HCIC 4000 serijos hidraulinis cilindras su kaiščiu.

Kokie yra uždari ir išplėstiniai matmenys?

Kataloge nurodytas matmuo A yra 71,94 colio (1827 mm), o matmuo C - 108,56 colio (2757 mm). Matmuo B nurodytas kaip 36,62 colio (930 mm).

Kuris hidraulinis prievadas nurodytas šiame modelyje?

Kataloge pateikiamas 3/4 NPTF prievadas.

Kokia sandarinimo priemonė naudojama?

Kataloge pateikiamas iš anksto pakrautas V formos sandariklis su savaime besireguliuojančiu bangos spyruokliniu įtaisu. Įtampa „Z“ sandarinimo pakuotė yra identifikuojama kaip galimybė. Prieš gamindami patvirtinkite galutinę konfigūraciją.

Ar kataloge nurodytas 63-4402-104 darbinis slėgis?

Pateiktoje modelių lentelėje nepateikta patikrinta šio modelio darbinio slėgio vertė. Slėgis turi būti patvirtintas pagal patvirtintą paraišką ir inžinerinį brėžinį.

Ką turėčiau patikrinti prieš keičiant esamą cilindrą?

Patikrinkite kaiščio centrus, kaiščio skersmenį, gnybtų plotį, uždarus ir išplėstus matmenis, prievado orientaciją, žarnos išvedimą ir mašinos darbinį slėgį bei srautą.

IX. Apie HCIC

HCIC gamina hidraulinius cilindrus ir hidraulinius jėgos agregatus pramoniniams tikslams. Oficialioje įmonės svetainėje pateikiami standartiniai, specialiai sukurti ir pritaikyti hidrauliniai sprendimai.

Dėl pakeitimo arba OĮG užklausos atsiųskite mašinos brėžinį ir visus cilindro matmenis. Prieš patvirtindamas galutinę specifikaciją, HCIC gali peržiūrėti montavimo reikalavimus.
