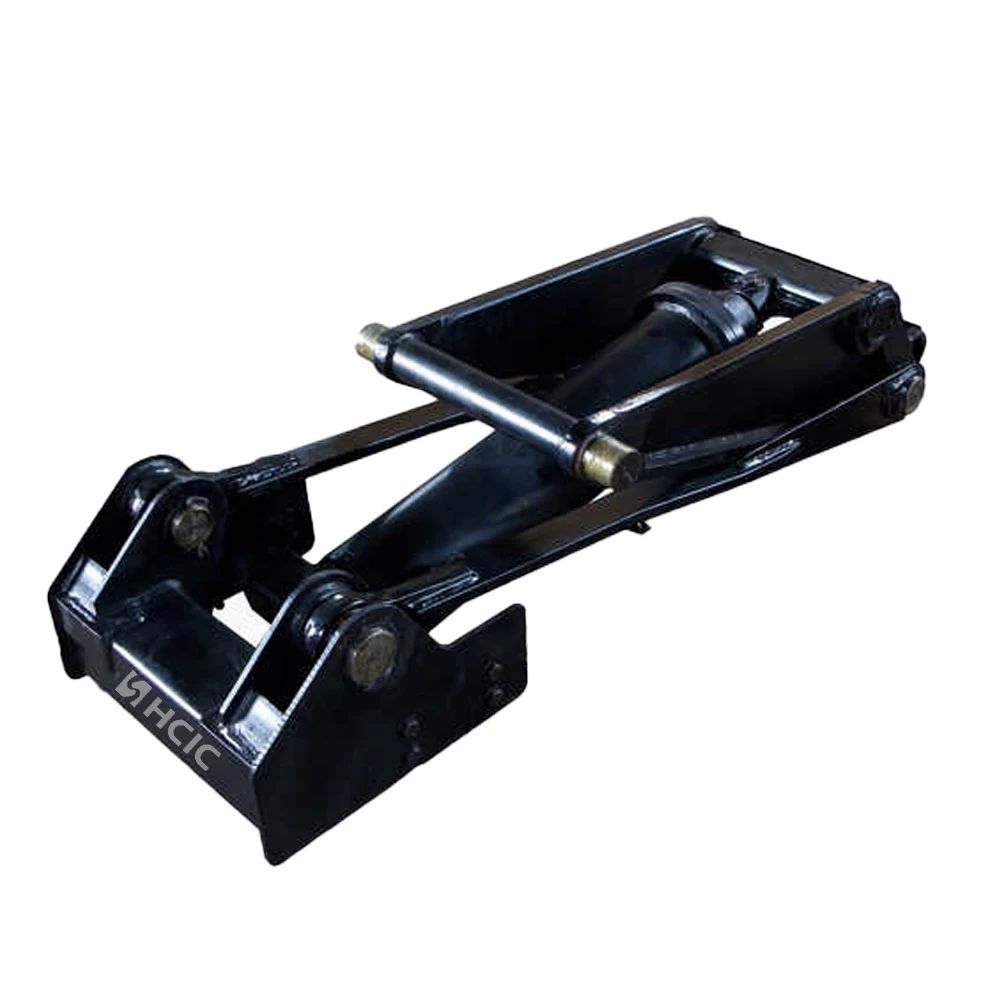

621 modelio elektrinis keltuvas savivarčiams priekaboms yra įtrauktas į pateiktą American Power Hoists katalogą, skirtą priekabų kėlimo sistemoms. OĮG gamintojui ar pakaitiniam pirkėjui svarbus pirmas žingsnis yra matmenų pritaikymas: keltuvas turi veikti su priekabos rėmu, savivarčio kėbulo judėjimu, tvirtinimo taškais ir hidrauliniu išdėstymu.

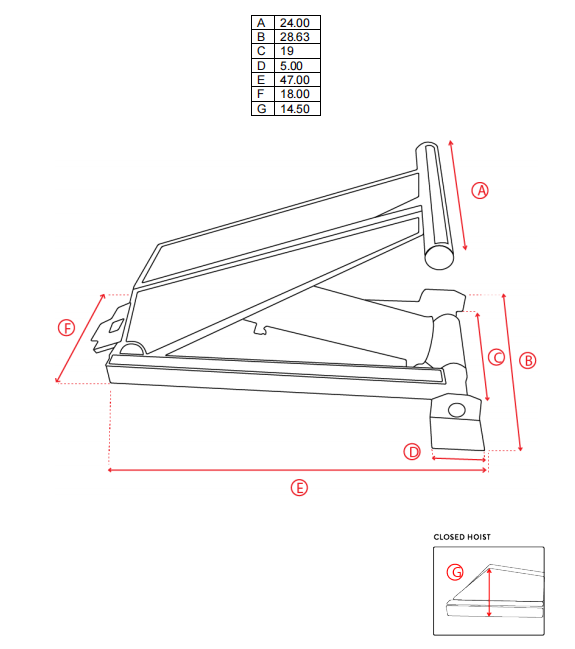

621 modelio puslapyje pateikiamos septynių matmenų nuorodos nuo A iki G. Šie matavimai yra praktinis atskaitos taškas priekabos brėžinio peržiūrai prieš patvirtinant galutinį laikiklį, kaiščius ir armatūros detales.

---

I. 621 modelio elektrinio keltuvo specifikacijos

Aukščiau pateiktos reikšmės yra perrašytos iš 621 modelio puslapio pateiktame kataloge. Patvirtinkite naujausią techninį brėžinį, atitinkantį tikrąją priekabą, prieš patvirtindami gamybą arba pakeitimą.

---

II. Kodėl matmenų pritaikymas yra pirmiausia

Priekabos keltuvas veikia besikeičiančiu mechaniniu kampu. Laisva erdvė po uždaru sąvartynu gali pasikeisti, kai korpusas pradeda kilti. Rėmo skersiniai, laikikliai, hidraulinės žarnos ir korpuso apačia turi likti laisvi viso judėjimo metu.

Dėl šios priežasties 621 modelio elektrinis keltuvas turėtų būti vertinamas kaip visos kėlimo sistemos dalis, o ne pasirenkamas vien pagal modelio numerį. Priekabos konstrukcija, galinio vyrio padėtis, tvirtinimo išdėstymas ir hidraulinė grandinė turi įtakos galutiniam įrengimui.

---

III. A–G matmenų skaitymas

3.1 A, B ir C: patikrinkite pagrindinį voką

Pradėkite nuo A, B ir C matmenų, kai lyginsite keltuvą su laisvu tarpu tarp rėmo ir sąvartyno korpuso. Išmatuokite uždarą padėtį, tada peržiūrėkite kūno judėjimo kelią kėlimo ciklo metu.

Statinio tarpo patikrinimas gali neatskleisti kontakto, kuris atsiranda sukant kėbulą. Matmenų brėžinys arba pažymėtos montavimo nuotraukos yra naudingesni nei vienas matavimas iš uždaros priekabos.

3.2 D, F ir G: Peržiūrėkite paramos struktūrą

D, F ir G matmenys padeda pirkėjui aptarti atramines plokštes, kaiščių padėtis ir rėmo sutvirtinimą. Jie neturėtų būti traktuojami kaip pilnas skliaustų brėžinys. Tikroje montavimo konstrukcijoje turi būti atsižvelgiama į reakcijos apkrovas, kaiščių išlyginimą, suvirinimo išdėstymą ir kėlimo jėgą gaunančią konstrukciją.

Pagalbiniam susitarimui taip pat reikia pakankamai prieigos, kad būtų galima atlikti patikrinimą, tiesti žarną ir atlikti būsimus techninės priežiūros darbus. Griežtas įrengimas automatiškai nėra geras įrengimas, jei įprasta prieiga užblokuota.

3.3 E: Patvirtinkite galimą ilgį

621 modelio E matmuo nurodytas kaip 47,00 colio. Palyginkite šią vertę su galimu montavimo ilgiu, uždaro korpuso padėtimi ir netoliese esančių skersinių ar įrangos vieta.

Bendras išdėstymas taip pat turėtų palikti vietos hidraulinėms jungtims ir vizualiai apžiūrėti. Galutinis patvirtinimas turėtų būti pagrįstas naujausiu brėžiniu ir visu judėjimo voku.

---

IV. Taikymo kontekstas

621 modelio elektrinis keltuvas savivarčiams priekaboms yra tinkamas kėlimo sistemų projektams, kur reikalingas apibrėžtas katalogo modelis ir matmenų nuoroda. Kai bus patvirtinti mechaniniai ir hidrauliniai reikalavimai, jis gali būti peržiūrėtas dėl originalių gamintojų priekabų konstrukcijų, pakeitimo darbų ir sistemos pertvarkymo.

Pateiktame 621 modelio puslapyje nurodyti matmenys, tačiau nepateikiama patikrinta šio modelio talpa, darbinio slėgio vertė, tarnavimo laikas ar sertifikatas. Ši informacija turi būti patvirtinta tikrajam projektui ir neturėtų būti numanoma iš modelio numerio.

---

V. Ką įtraukti į užklausą

Jei norite peržiūrėti OĮG arba pakeitimą, atsiųskite:

• Priekabos tipas ir savivarčio kėbulo matmenys
• Laisvas tarpas tarp rėmo ir korpuso
• Galinių vyrių ir priekinių tvirtinimo taškų vietos
• Smeigtukų centrai ir laikiklio išmatavimai
• Sąvartyno korpuso uždara ir darbinė padėtis
• Esamas siurblys, vožtuvai, žarnos ir valdikliai, jei reikia
• Dabartinės instaliacijos nuotraukos arba matmenų brėžinys
• Reikalinga kėlimo seka ir darbo aplinka

Ši informacija padeda HCIC įvertinti montavimą, neįsivaizduojant paslėptų konstrukcinių ar hidraulinių detalių.

---

VI. DUK

Kas yra 621 modelio elektrinis keltuvas, skirtas savivarčiams priekaboms?

Tai į katalogą įtrauktas elektrinis keltuvas, skirtas naudoti savivarčių kėlimo sistemoms. Galutinis tinkamumas priklauso nuo priekabos konstrukcijos, tvirtinimo išdėstymo ir hidraulinės sistemos.

Kokie yra Model 621 katalogo matmenys?

Kataloge nurodytas A – 24,00 colio, B – 28,63 colio, C – 19,00 colio, D – 5,00 colio, E – 47,00 colio, F – 18,00 colio ir G – 14,50 colio.

Parametras	Katalogo vertė
Modelis	621
Produkto kategorija	Elektrinis keltuvas
A matmuo	24.00 in
B matmuo	28,63 colio
C matmuo	19.00 in
D matmuo	5,00 colio
E matmuo	47,00 colio
F matmuo	18.00 in
G matmuo	14,50 colio

Ar kataloge nurodyta 621 modelio keliamoji galia?

Pateiktame 621 modelio puslapyje nerodoma jokia patikrinta talpos vertė. Talpa turi būti peržiūrėta pagal visą priekabos projektą ir projekto reikalavimus.

Ar 621 modelis gali tiesiogiai pakeisti kitą keltuvą?

Ne automatiškai. Tvirtinimo taškai, kaiščių centrai, tarpas, kėbulo judėjimas, hidraulinės jungtys ir rėmo stiprumas turi būti patikrinti prieš priimant sprendimą pakeisti.

Kodėl E matmuo yra svarbus?

E matmuo nurodytas kaip 47,00 colių. Jis turėtų būti lyginamas su turimu montavimo ilgiu, uždaro korpuso padėtimi, techninės priežiūros prieiga ir šalia esančiais rėmo elementais.

Kokią informaciją pirkėjas turėtų atsiųsti prieš užsakydamas?

Atsiųskite modelio nuorodą, priekabos duomenis, išmatuotą montavimo vietą, vyrių ir kaiščių vietas, nuotraukas arba brėžinius, esamą hidraulinę informaciją ir reikiamą kėlimo seką.

---

VII. Išvada

621 modelio elektrinis keltuvas savivarčiams priekaboms turėtų būti pasirinktas atlikus išsamią montavimo apžvalgą. Jo A–G katalogo matmenys, įskaitant 47,00 colių E ir 18,00 colių F matmenis, suteikia pirkėjams aiškų pagrindą pirmajai montavimo diskusijai.

Norėdami gauti tikslią citatą, atsiųskite priekabos brėžinį, montavimo matavimus ir turimą hidraulinę informaciją HCIC. Galutiniame sprendime turi būti naudojamas naujausias brėžinys ir visa kėlimo tvarka.

VIII. Apie HCIC

Jinan Huachen Industrial Co., Ltd. (HCIC) kuria ir gamina hidraulinius cilindrus ir jėgos agregatus, skirtus transporto priemonėms ir pramonei. 621 modelio projekto atveju HCIC gali peržiūrėti turimą diegimo informaciją ir nustatyti techninę informaciją, reikalingą OĮG arba pakeitimo pasiūlymui.
