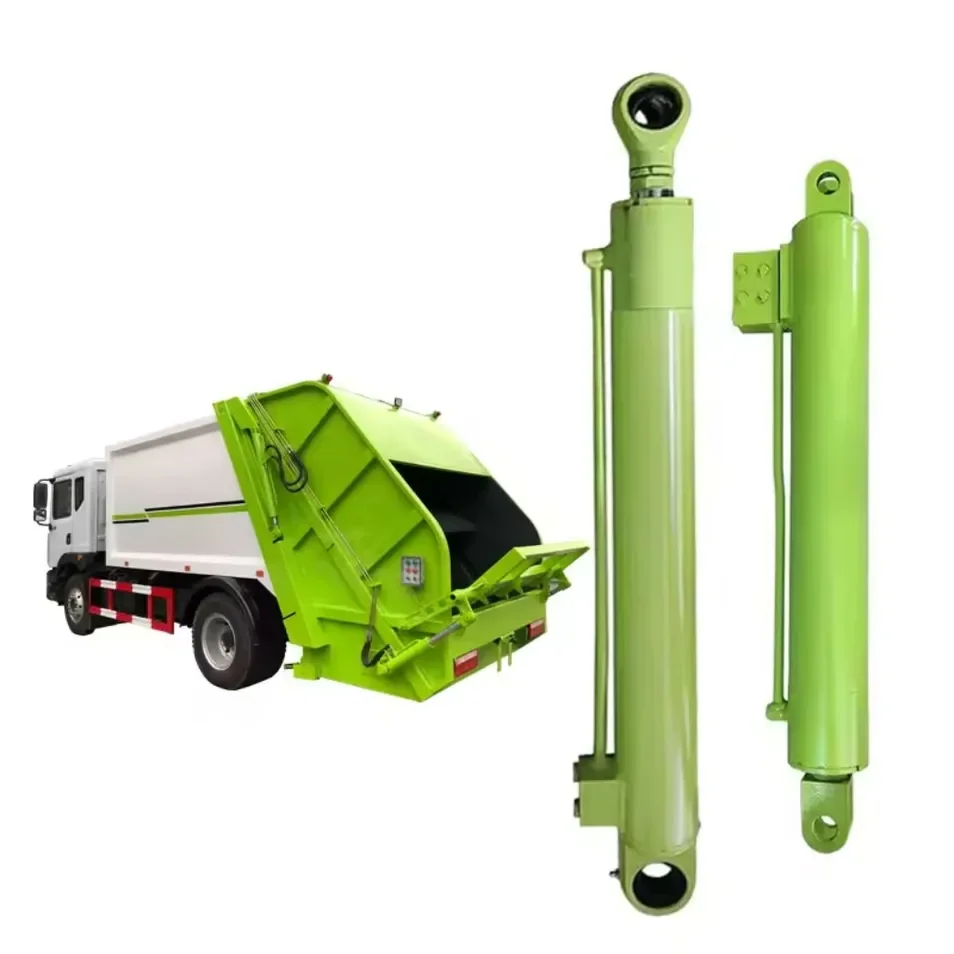

L-HYC00905 yra galinio krautuvo slydimo cilindras, skirtas šiukšliavežiams su 5,5 colio kiauryme, 2,5 colio strypu ir 37 colių eiga, skirtas slydimo skydams.
Bore:
5,5 colioRod:
2,5 colioStroke:
37 coliųGalinio krautuvo šiukšliavežio slydimo cilindras turi kitokią funkciją nei priekinio krautuvo svirties cilindras. Jis veikia korpuso viduje, perkeldamas slankiklį per pakrovimo ir perkėlimo ciklą. Tai reiškia, kad turima montavimo erdvė, eigos takas ir sujungimo taškai yra tokie pat svarbūs kaip ir cilindro jėgos klasė.
HCIC nurodo L-HYC00905 kaip L slankiojantį cilindrą, skirtą šiukšliavežiams su galiniu krautuvu. Kataloge pateikiamas 5,5 colio skersmens, 2,5 colio strypas ir 37 colių eiga.
| Parametras | Katalogo vertė |
|---|---|
| Modelis | L-HYC00905 |
| Taikymas | L Slydimo cilindras |
| Gręžimas | 5,5 colio |
| Strypas | 2,5 colio |
| Insultas | 37 colių |
Šaltinis: HCIC-2026 katalogas, PDF failo puslapis 11, spausdinto katalogo puslapis 19. HCIC galinio krautuvo gaminio informacijoje taip pat pateikiamas L-HYC00905 su tomis pačiomis kiaurymės, strypo ir eigos reikšmėmis.
Stumdomas skydelis nejuda tiesiog tiesia linija be pasipriešinimo. Cilindras veikia galinio krautuvo korpuse, kur supakuota medžiaga, kreipiančiosios trintis ir besikeičiančios apkrovos sąlygos veikia judėjimą. Jei smūgis per trumpas, skydas gali nebaigti numatytos eigos. Jei montavimo padėtis neteisinga, cilindras gali pasiekti nepalankų kampą arba prarasti naudingą mechaninį pranašumą.
5,5 colio skylė ir 37 colių eiga apibūdina patį cilindrą. Jie patys savaime neįrodo, kad jis tiks kiekvienam galinio krautuvo kėbului. Dar reikia patikrinti slydimo kreiptuvą, atstumą tarp kaiščių, įtrauktą ilgį, prievado padėtį ir hidraulinę valdymo grandinę.
Tai yra praktinis skirtumas tarp katalogo atitikimo ir patvirtinto pakeitimo.
Šis modelis aktualus pirkėjams, dirbantiems su:
Tai ypač naudinga, kai pirkėjas jau turi L Slide Cylinder nuorodą ir nori patikrinti cilindro matmenis prieš pateikdamas pakeitimo užsakymą.
Jei norite peržiūrėti galinio krautuvo slydimo cilindrą, atsiųskite šiuos duomenis, jei yra:
Korpuso viduje įtaisyto cilindro nuotrauka dažnai yra naudingesnė nei vien statinės stambiu planu. Tai rodo tikrąjį montavimo kampą, laisvą atstumą ir santykį tarp cilindro ir slydimo skydelio.
HCIC galinio krautuvo cilindro informacija apima slydimo, šlavimo ir tankinimo programas. Kalbant apie L-HYC00905, pirmoje apžvalgoje dėmesys turėtų būti sutelktas į L Slide Cylinder konfigūraciją, o ne maišant kitų galinio krautuvo mechanizmų specifikacijas.
Jei originalaus modelio nebėra, pakeitimą reikia patikrinti pagal visus įdiegimo duomenis. Skylė ir eiga yra tik atskaitos taškas. Jungties geometrija ir darbo erdvė lemia, ar cilindras gali atlikti tą patį judėjimą sunkvežimio kėbule.
HCIC kataloge jis nurodomas kaip L slydimo cilindras, skirtas galinio krautuvo šiukšliavežiui.
Kataloge pateikiami 5,5 colio skersmens, 2,5 colio strypai ir 37 colių eiga.
Ne automatiškai. Tvirtinimo taškai, įtrauktas ilgis, prievadų išdėstymas, darbinis slėgis ir slydimo geometrija taip pat turi atitikti.
Jie valdo skirtingus galinio krautuvo korpuso mechanizmus. Slydimo mechanizmą judina slydimo cilindras; tankinimo cilindras valdo pakavimo mechanizmą. Nereikėtų manyti, kad jų matmenys ir montavimo reikalavimai yra keičiami.
Pasirinktinė peržiūra gali būti pagrįsta brėžiniu, pavyzdžiu, OĮG nuoroda arba visa matmenų informacija. Galutinė konfigūracija turi būti patvirtinta prieš gaminant.
