HC-416 žirklinis keltuvas, skirtas savivarčių priekabų kėlimui, turi 5 colių skylę, 16 colių eigą, 5–11,4 tonos katalogo keliamąją galią ir 229 svarų apytikslį svorį.

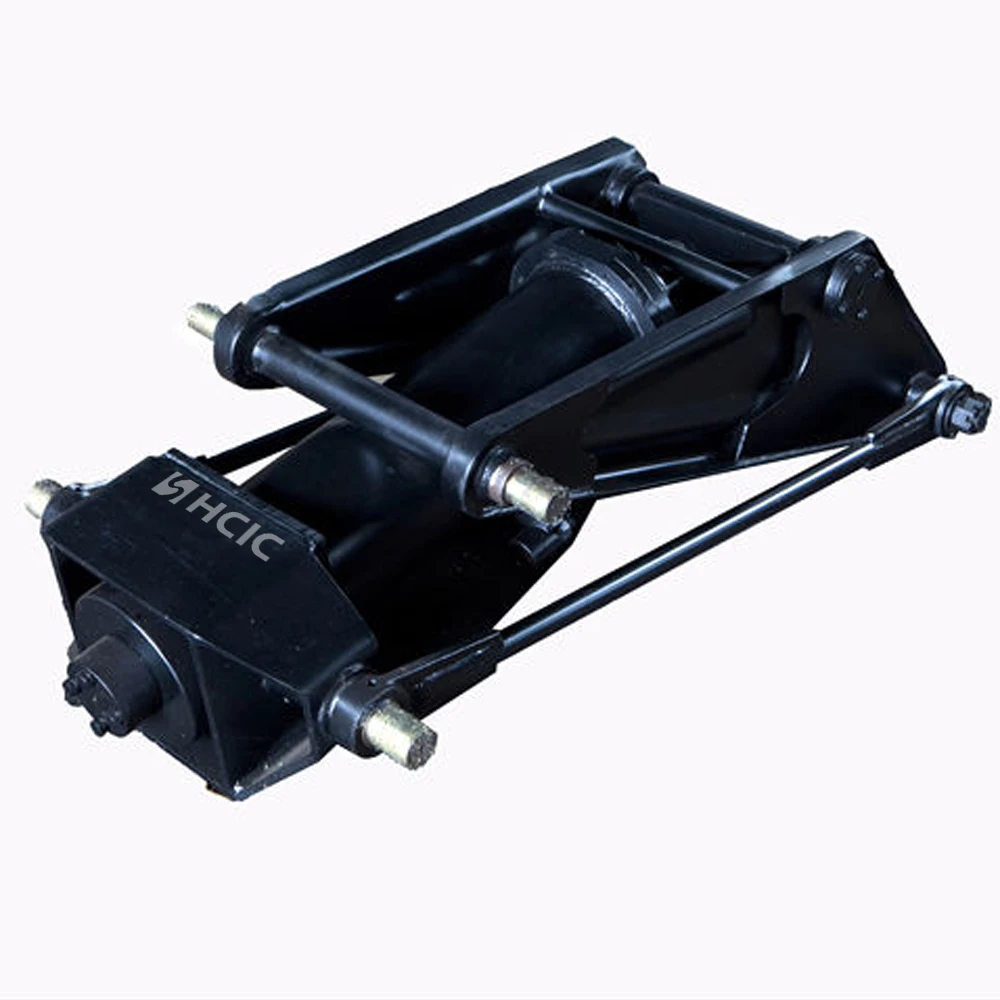

HC-416 yra žirklinis keltuvas, įtrauktas į HCIC-2026 katalogą, skirtą savivarčių kėlimo sistemoms. Jis sujungia hidraulinį cilindrą su žirkliniu mechanizmu, rėmu ir tvirtinimo komponentais, kad cilindro judėjimas paverstų kontroliuojamu sąvartyno korpuso pakėlimu.
Šis modelis yra praktiškas atskaitos taškas priekabų gamintojams ir pakaitiniams pirkėjams, kuriems reikia kompaktiško hidraulinio savivarčio keltuvo su apibrėžtų matmenų apvalkalu. Galutinis tinkamumas vis tiek priklauso nuo priekabos rėmo, kėbulo svorio, vyrių padėties, reikiamo išmetimo kampo ir hidraulinės grandinės.
| Parametras | Katalogo vertė |
|---|---|
| Modelis | HC-416 |
| Produkto tipas | Žirklinis keltuvas savivarčiai priekabai |
| Kūno ilgis | 40,4 colio |
| Gręžimas | 5 colių |
| Insultas | 16 colių |
| Strypas | 2 colių |
| Montavimo aukštis | 4,97 colio |
| Katalogo talpos diapazonas | 5–11,4 tonos |
| Apytikslis svoris | 229 svarai |

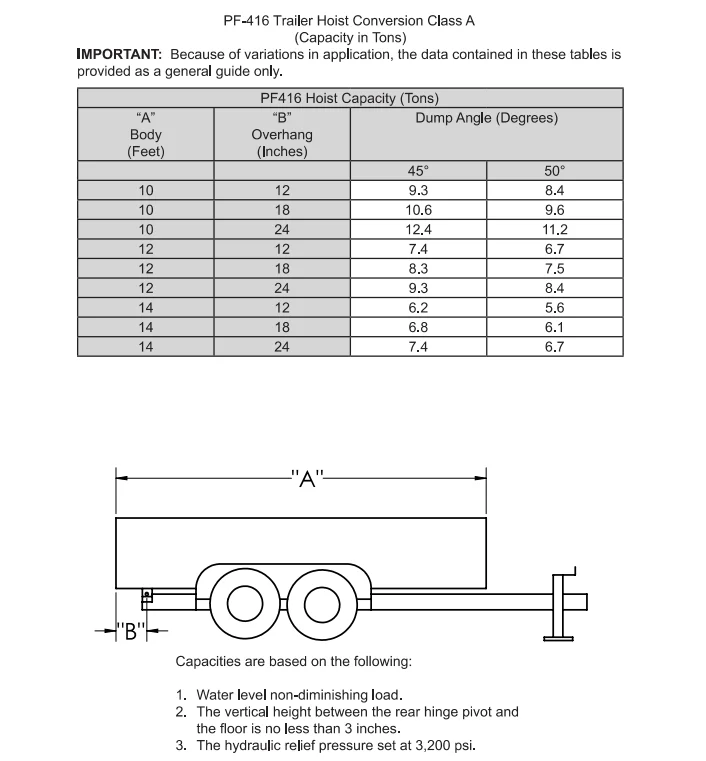

Aukščiau pateiktos vertės yra perrašytos iš žirklinio kėlimo savivarčio priekabos lentelės pateikto HCIC-2026 katalogo PDF 15 puslapyje. Naudingumo diapazonas yra katalogo nuoroda, skirta peržiūrai, o ne universalus kiekvienos priekabos konstrukcijos naudingosios apkrovos įvertinimas.
Tiesioginis hidraulinis cilindras ne visada užtikrina geriausią priekabos rėmo kėlimo geometriją. Žirklinis mechanizmas pakeičia santykį tarp cilindro eigos ir korpuso judėjimo, padėdamas kėlimo sistemai veikti nustatytoje įrengimo erdvėje.
HC-416 yra aktualus, kai statybininkui reikia 5 colių skersmens, 16 colių takto keltuvo paketo, skirto priekabai pagal katalogo taikymo sritį 5–11,4 tonos. Keltuvas turėtų būti peržiūrėtas kaip visos kėlimo sistemos dalis, o ne pasirenkamas vien iš cilindro angos.
Žirklių geometrija, sukimosi padėtys ir korpuso vyriai nustato, kiek jėgos pasiekia išmetimo korpusą skirtinguose keltuvo taškuose. Priekabai, kurią lengva pradėti kelti, gali prireikti kitokios jėgos ir kampo šalia išmetimo ciklo viršaus. Štai kodėl rėmo brėžiniai ir judėjimo patikrinimai yra svarbūs prieš patvirtinant gamybą.
Kataloge nurodytas 40,4 colio korpuso ilgis ir 4,97 colio montavimo aukštis HC-416. Palyginkite šias vertes su priekabos rėmu, skersiniais ir turima erdve po sąvartyno kėbulu. Taip pat patikrinkite tarpą, kol korpusas juda iš uždaros padėties į reikiamą išmetimo kampą.
5 colių kiaurymė, 16 colių eiga ir 2 colių strypas apibūdina pagrindinius cilindro duomenis, tačiau jie patys neapibrėžia viso kėlimo rezultato. Žirklės, sukamieji kaiščiai, korpuso vyriai ir tvirtinimo kronšteinai įtakoja tikrąjį jėgos kelią.
Keltuvas turi būti sumontuotas stačiai. Įtempti arba netinkamai išlyginti šerdesai gali sukurti pasipriešinimą, kurio hidraulinė grandinė negali ištaisyti. Prieš bandydami įsitikinkite, kad kaiščiai yra pritvirtinti, laikikliai tinkamai atremti ir žirklės gali judėti numatytu lanku.

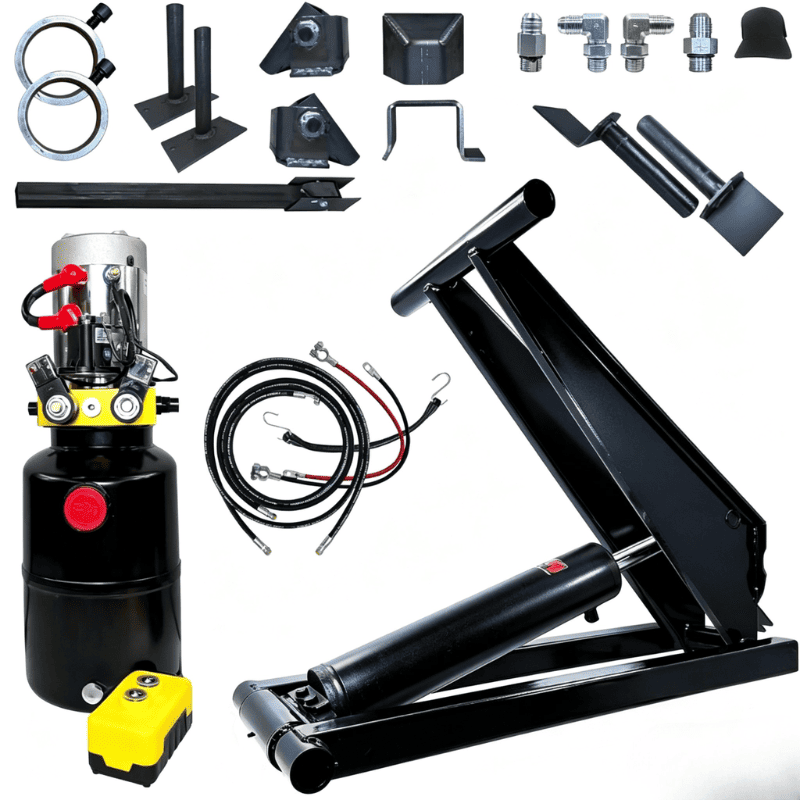

Kataloge aprašomi žirklinių keltuvų komplektai su siurbliu, plieniniu baku, žarna, jungiamosiomis detalėmis, apkrovos valdymo vožtuvu, atramos komplektu ir akumuliatoriaus kabeliais. Tiksli rinkinio konfigūracija turi būti patvirtinta projektui. Siurblys, apsauga, žarnos ir valdymo vožtuvas turi atitikti cilindro ir priekabos veikimo reikalavimus.
Krovinio valdymo funkcija yra svarbi savivarčio sistemoje, nes kėbulas neturi nevaldomai nukristi pasikeitus slėgiui ar žarnos sąlygoms. Prieš pradedant eksploatuoti, įrangos projektuotojas turi peržiūrėti tikrąjį vožtuvo išdėstymą ir montavimo instrukcijas.

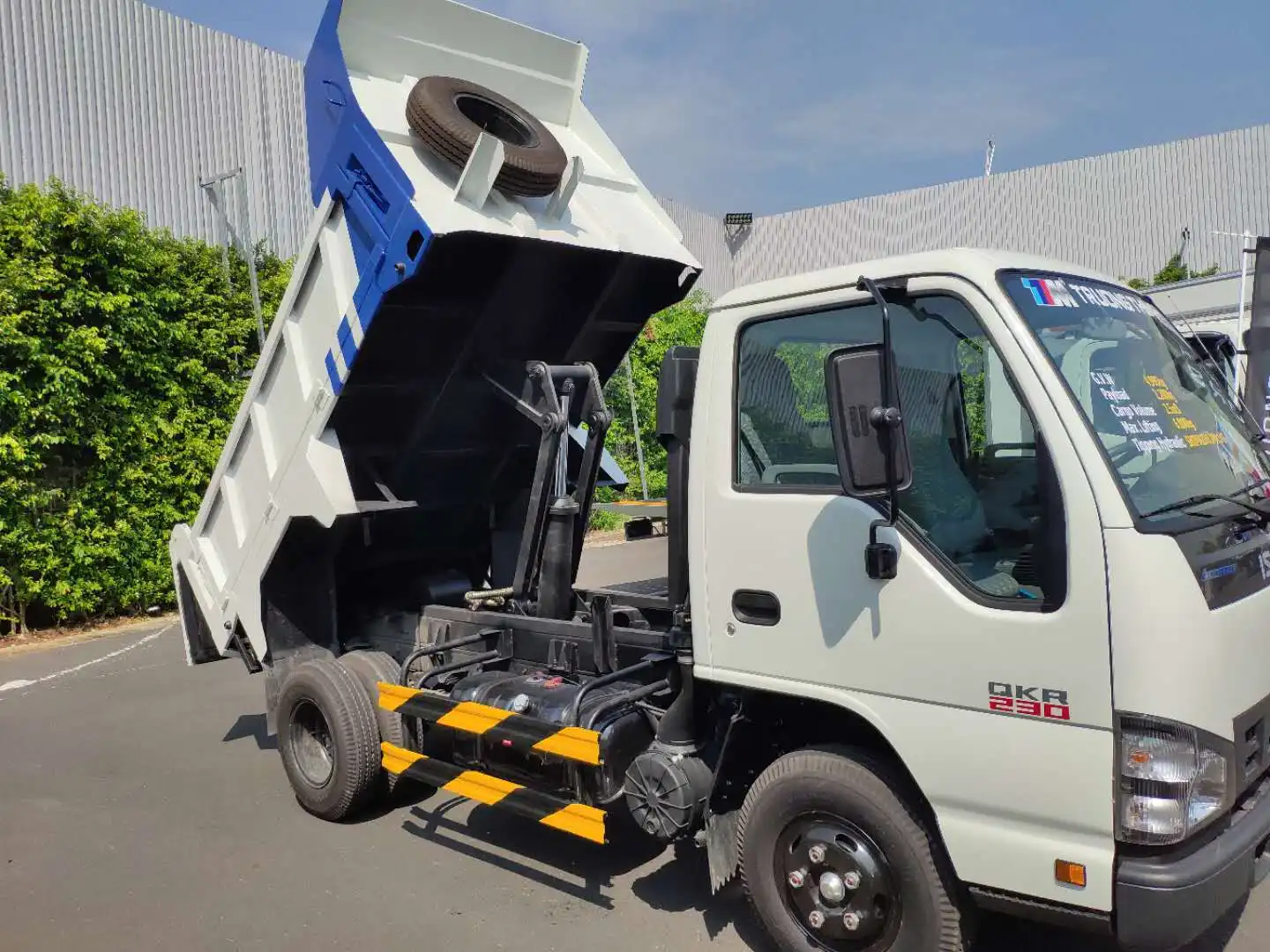

HC-416 gali būti naudojamas gaminant OEM savivarčius, keičiant parką ir atnaujinant priekabą, kai turima rėmo erdvė ir kėlimo poreikis atitinka katalogo duomenis.
Tipiškos projektų diskusijos apima vienos ašies arba tandeminės ašies savivarčių priekabų, komunalinių priekabų, žemės ūkio priekabų ir lengvųjų konstrukcijų priekabas. Teisingas pasirinkimas priklauso nuo tikrojo kūno svorio, naudingosios apkrovos, vyrių geometrijos, pageidaujamo išmetimo kampo ir darbo aplinkos.
Nenaudokite 5–11,4 tonų diapazono kaip atskiro patvirtinimo. Naudingoji apkrova, kėbulo konstrukcija ir apkrovos paskirstymas gali keisti jėgas kėlimo sistemoje. Prieš pakeičiant kitą keltuvą HC-416, reikia atlikti techninę peržiūrą.
Norėdami gauti HC-416 žirklinio keltuvo pasiūlymą arba pakeitimo apžvalgą, atsiųskite:
Šios detalės leidžia peržiūrėti keltuvą, cilindrą ir hidraulinį jėgos bloką kaip vieną sistemą.
HC-416 leidžia savivarčių gamintojams įvertinti apibrėžtą žirklinio keltuvo modelį: 40,4 colio kėbulo ilgis, 5 colių skylė, 16 colių eiga, 4,97 colio montavimo aukštis ir 5–11,4 tonos katalogo talpos diapazonas.
Prieš užsakydami nusiųskite priekabos išdėstymą, kėlimo reikalavimus ir hidraulinius duomenis HCIC, kad ji peržiūrėtų konkretų projektą
