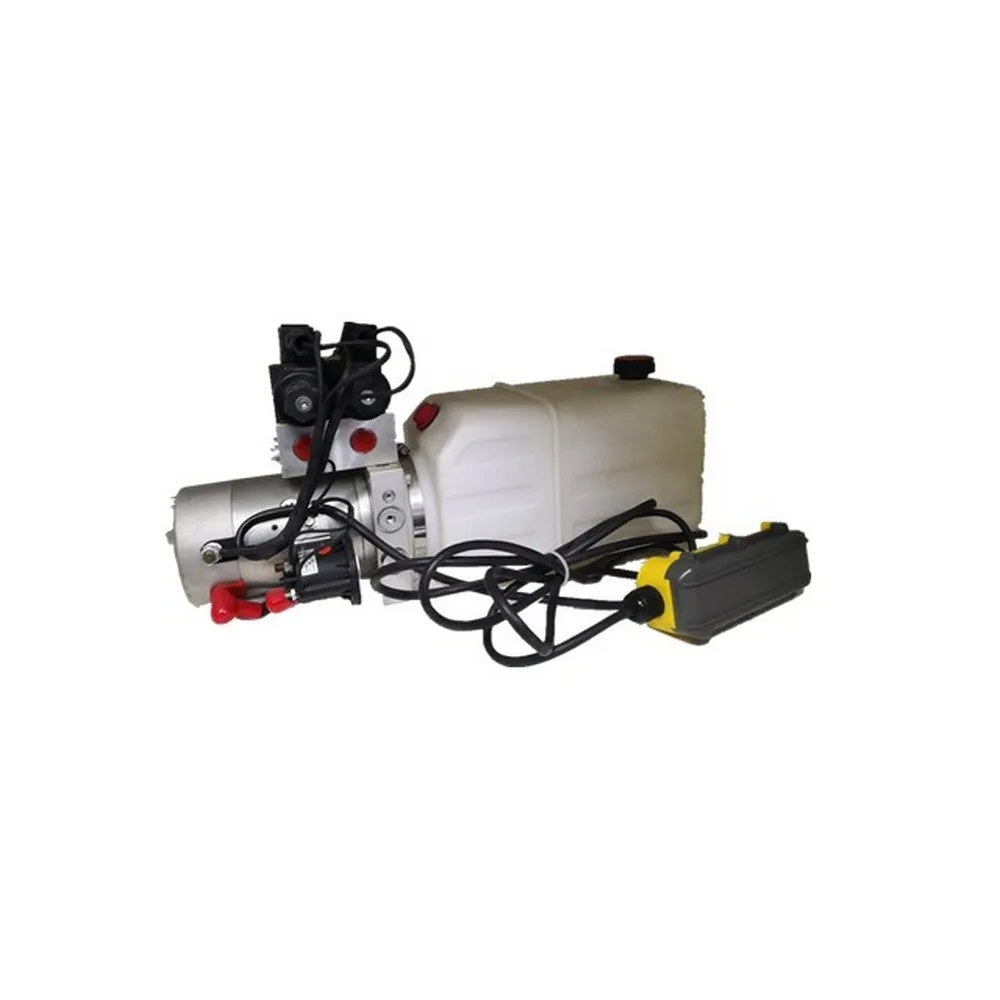

Vieno veikimo hidraulinis jėgos agregatas savivarčioms priekaboms

Vieno veikimo hidraulinis jėgos agregatas HCPGS savivarčioms priekaboms yra skirtas grandinėms, kurios maitina kėlimo kryptį ir naudoja savo mašinos svorį arba atskirą grąžinimo įrenginį nuleidimui. HCIC kataloge šis modelis pateikiamas kaip vienpusio veikimo įrenginys su 1,2 GPM srautu, SAE #6 prievadu, 4 galonų baku, 3000 PSI ir solenoidiniu 2 krypčių, 2 padėčių vožtuvu.

Šis derinys yra naudingas, kai priekabai reikia paprastos maitinimo grandinės, o ne hidraulinės galios abiem cilindrų kryptimis. Tinkamas pritaikymas vis tiek priklauso nuo cilindro, apkrovos kelio, priekabos geometrijos, akumuliatoriaus sistemos, žarnų išdėstymo ir valdymo metodo.

---

I. HCPGS specifikacijos

Tai yra katalogo identifikavimo vertės. Jie neturėtų būti traktuojami kaip universali keliamoji galia, garantuotas greitis ar visos priekabos elektrinės specifikacijos.

---

II. Kaip veikia HCPGS grandinė

Vieno veikimo HPU siunčia slėginę alyvą į vieną darbinę cilindro pusę. Kai įjungiamas solenoidinis vožtuvas, siurblys tiekia srautą, kad pakeltų arba ištiestų prijungtą pavarą. Kai komanda pašalinama, grandinė pasikeičia į grąžinimo būseną pagal pasirinktą priekabos konstrukciją. Tikrasis nuleidimo elgesys priklauso nuo cilindro tipo, kūno svorio, mechaninio atsparumo, apkrovos valdymo išdėstymo ir grįžimo kelio.

Tai yra pagrindinis skirtumas tarp vieno veikimo bloko ir maitinimo įjungimo/išjungimo grandinės. Jei priekaboje reikia, kad HPU varytų cilindrą abiem kryptimis, vieno veikimo HCPGS konfigūracija automatiškai nėra tinkamas pasirinkimas. Prieš užsakant reikia patikrinti cilindrą ir valdymo seką.

---

III. Produkto savybės, kurios svarbios montuojant priekabą

3.1 – Paprastas vieno veikimo valdymas

Dviejų krypčių, 2 padėčių solenoidinis vožtuvas suteikia HCPGS sutelktą vieno veikimo grandinės valdymo įrenginį. Tai gali palengvinti hidraulinės schemos peržiūrą, kai priekabą reikia tik kelti varikliu ir nuleisti nustatytą kelią.

3.2--1.2 GPM katalogo srautas

Išvardytas srautas yra greičio įvertinimo pradžios taškas. Faktinis priekabos judėjimas priklauso nuo cilindro tūrio, apkrovos, vožtuvo apribojimo, žarnos ilgio, akumuliatoriaus būklės ir srauto, esančio cilindro angoje. Nekonvertuokite katalogo srauto tiesiai į garantuotą išmetimo laiką, nepatikrinę visos sistemos.

3,3–4 galonų bakas

4 galonų bakas užtikrina šio modelio nurodytą rezervuaro tūrį. Reikiamas darbinės alyvos lygis turi būti patikrintas atsižvelgiant į cilindro tūrį, žarnos tūrį, montavimo kampą, grąžinimo būklę ir turimą techninės priežiūros erdvę. Vien bako vertė nepatvirtina, kad kiekvienas cilindras ir priekabos kėbulas bus suderinami.

3.4 – SAE #6 prievado jungtis

SAE #6 prievadas turi būti suderintas su priekaboje naudojama žarna, adapteriu ir jungties standartu. Patvirtinkite sriegio identifikavimą, sandarinimo būdą, žarnos lenkimo spindulį ir priveržimo prieigą prieš montuodami įrenginį įrankių dėžės arba rėmo skyriuje.

3.5 – Kompaktiškos priekabos integravimas

HCPGS yra įtrauktas į HCIC savivarčių HPU skyrių. Praktiniam montavimui pirkėjas vis tiek turėtų patvirtinti tvirtinimo angas, variklio ir rezervuaro tarpą, akumuliatoriaus kabelio išvedimą, nuotolinio valdymo pulto vietą ir apsaugą nuo kelio šiukšlių.

---

IV. Kur tinka šis HPU

HCPGS galima peržiūrėti dėl savivarčių priekabų ir susijusios įrangos naudojant vieno veikimo hidraulinę grandinę. Jis gali tikti OEM priekabos konstravimui, pakeitimo projektui arba transporto parko remontui, kai prijungtas cilindras ir nuleidimo būdas atitinka paskirtį.

Tai nėra universalus dvigubo veikimo maitinimo bloko pakaitalas. Priekabai, kuriai naudojama elektrinė įtraukimo sistema, hidraulinio kėliklio grandinė arba dviejų krypčių valdymo seka, gali reikėti kitokios vožtuvo konfigūracijos.

---

V. Ką reikia patvirtinti prieš užsakant

Siųskite šią informaciją su HCPGS užklausa:

1. Cilindro anga, strypo skersmuo ir eiga
2. Cilindro tipas ir tvirtinimo išdėstymas
3. Būtina pratęsimo ir nuleidimo seka
4. Priekabos kūno svorio ir apkrovos kelio informacija
5. Akumuliatoriaus įtampa ir galimas kabelio ilgis
6. Žarnos ilgis, angos standartas ir detalės
7. Turima montavimo vieta ir apsaugos reikalavimai
8. Nesvarbu, ar siurblys yra bendras su domkratu ar kita hidrauline funkcija
9. Dabartinio įrenginio ir vardinės lentelės nuotraukos, jei tai yra pakaitalas

Ši informacija leidžia peržiūrėti HPU kaip priekabos sistemos dalį, o ne pasirinkti tik pagal bako dydį ar slėgį.

---

VI. DUK

---

VII. Išvada

Vieno veikimo hidraulinis jėgos agregatas HCPGS savivarčioms priekaboms yra nustatytas maitinimo grandinės katalogo variantas. Pagrindiniai jo identifikavimo taškai yra vieno veikimo tipas, 1,2 GPM srautas, SAE #6 prievadas, 4 galonų bakas, 3000 PSI specifikacija ir 2 krypčių, 2 padėčių solenoidinis vožtuvas.

Norėdami gauti patikimą citatą, pateikite cilindro duomenis, priekabos išdėstymą, elektros tiekimą ir nuleidimo seką. Tada HCIC gali peržiūrėti, ar HCPGS konfigūracija atitinka visą hidraulinę sistemą.

---
