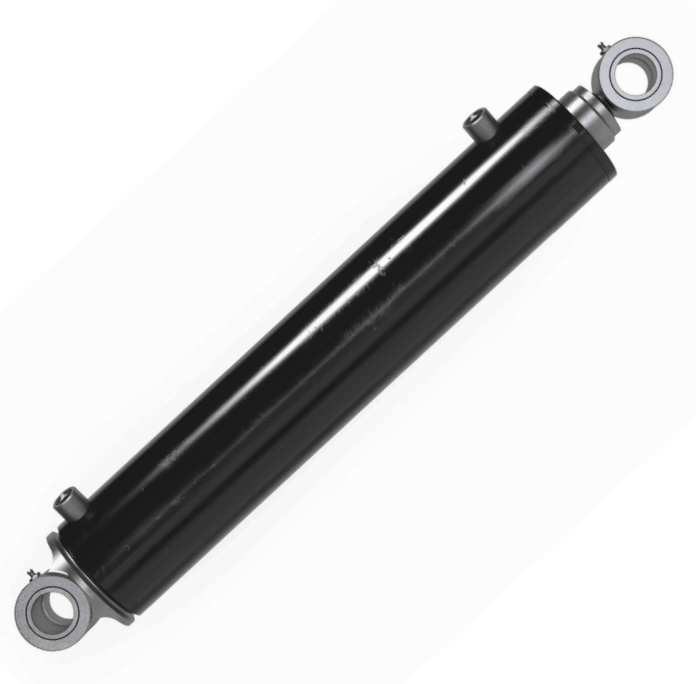

Stumdomas hidraulinis cilindras, skirtas šiukšliavežiams su galiniu krautuvu

Slydimo hidraulinis cilindras M-1419165 yra įtrauktas į HCIC-2026 katalogą prie galinio krautuvo šiukšliavežio hidraulinių cilindrų. Jo katalogo aprašymas yra slydimo cilindras su 5 colių kiauryme, 4 colių strypu ir 32,5 colio eiga.

Slydimo hidraulinis cilindras veikia kaip galinio krautuvo vidinio medžiagų tvarkymo mechanizmo dalis. Jis turėtų būti vertinamas kartu su slydimo plokšte, kreiptuvais, kaiščiais, korpuso konstrukcija ir hidrauline grandine. Hidraulinis cilindras su ta pačia vardine anga nėra automatiškai tinkamas pakeitimas, jei skiriasi eiga, strypo dydis, tvirtinimo centrai arba judėjimo kelias.

---

I. M-1419165 Techniniai duomenys

Katalogo įraše nenurodytas M-1419165 modeliui būdingas darbinis slėgis, svoris, angos specifikacija, uždarytas ilgis ar medžiagos klasė. Šios detalės turi būti patvirtintos faktinei mašinos ir pakeitimo konfigūracijai.

---

II. Produkto struktūra ir veikimo logika

M-1419165 naudoja 5 colių kiaurymės ir 4 colių strypo matmenų santykį, kad sukurtų kontroliuojamą linijinį judėjimą galinio krautuvo slydimo mechanizme. Didelis strypo skersmuo yra svarbi tvirtinimo nuoroda, nes jis turi įtakos strypo šono sričiai, kreiptuvų išdėstymui, tvirtinimo jungtims ir laisvam tarpui.

32,5 colio eiga apibūdina cilindro linijinę eigą. Tikrasis slydimo plokštės kelias priklauso nuo kreipiamųjų bėgių, ašies arba kaiščio vietų, mechaninių atramų ir galinio krautuvo korpuso formos. Dėl šios priežasties pakeitimo peržiūra turi išmatuoti cilindrą abiejose galinėse padėtyse, o ne tik palyginti katalogo eigą.

Kataloge M-1419165 yra galinio krautuvo šiukšliavežio skyriuje ir konkrečiai nurodomas kaip slydimo cilindras. Šis programos aprašymas padeda pirkėjui sutelkti dėmesį į slydimo judesį ir nukreipimo išlygiavimą, o ne traktuoti dalį kaip bendrosios paskirties pramoninį cilindrą.

---

III. Montavimo ir atrankos patikrinimai

Prieš užsakydami M-1419165, peržiūrėkite:

• Slydimo mechanizmas:Įsitikinkite, kad cilindras judina slydimo funkciją, kurios reikia galinio krautuvo korpusui.
• Montavimo centrai:Išmatuokite montavimo atstumą visiškai įtrauktoje ir visiškai ištrauktoje padėtyje.
• Angos ir strypo prošvaisa:Patikrinkite, ar 5 colių vamzdis ir 4 colių strypas nėra nukreipti, dangčiai ir šalia esančios konstrukcijos.
• Insulto kelias:Palyginkite 32,5 colio katalogo eigą su faktine slydimo plokštės eiga ir sustojimais.
• Tinka kaištis ir laikiklis:Įrašykite kaiščio skersmenis, veržlės plotį, įvorės detales ir laikiklio išlygiavimą.
• Hidraulinė grandinė:Pateikite esamą slėgio, srauto, vožtuvo ir angos informaciją techninei peržiūrai.
• Vadovo sąlyga:Prieš montuodami pakaitinį cilindrą, patikrinkite slydimo kreipiklius ir korpuso konstrukciją.
• Prieiga prie paslaugos:Įsitikinkite, kad sandariklius, strypo paviršių, jungtis ir tvirtinimo taškus galima saugiai patikrinti.

Nereikėtų tikėtis, kad slydimo cilindras įveiktų sulenktą kreiptuvą arba užstrigusią slydimo plokštę. Per didelis mechaninis atsparumas gali paveikti visą grandinę ir gali atrodyti, kad garso pakeitimas yra netinkama dalis.

---

IV. Programos

HCIC kataloge pateikiamas M-1419165 slydimo hidraulinis cilindras, skirtas galinio krautuvo šiukšliavežio hidraulinėms sistemoms. Todėl tai gali būti svarstoma dėl galinio krautuvo OEM integravimo, pakaitinių cilindrų tiekimo ir automobilių parko priežiūros, kai modelio matmenys ir slydimo mechanizmas yra suderinami.

Naudojimo etiketė nenurodo universalaus tinkamumo. Galinio krautuvo kėbulai gali skirtis kreipiančiųjų išdėstymu, slydimo matmenimis, krovimo seka ir hidrauliniais valdikliais. Šiuos skirtumus reikia peržiūrėti prieš perkant.

---

V. Kodėl modelio aprašymas yra svarbus

Atsarginių dalių pirkimui „stumdomasis cilindras“ yra naudingesnis nei bendra hidraulinio cilindro etiketė, nes sujungia komponentą su konkrečia mašinos funkcija. Pirkėjas gali naudoti šį aprašymą, kad organizuotų techninę užklausą apie:

• Kelionė skaidrėmis
• Vadovas ir plokštelės judėjimas
• Montavimo centro matmenys
• Kūno klirensas
• Hidraulinis greitis ir slėgis
• Galinės padėties valdymas

Šis metodas pirmiausia sumažina cilindro pasirinkimo riziką tik todėl, kad jo anga atrodo panaši į esamą dalį.

---

VI. OEM ir pakeitimo užklausų kontrolinis sąrašas

Siųsti HCIC:

• Esamos M-1419165 nuotraukos arba vardinės lentelės duomenys
• Galinio krautuvo kėbulo tipo ir slydimo mechanizmo brėžiniai
• Angos, strypo ir eigos patvirtinimas
• Išplėstiniai ir įtraukiami montavimo centro išmatavimai
• Smeigtuko, segtuko, kronšteino ir įvorės detalės
• Hidraulinė schema, slėgio ir srauto informacija
• Prievado ir žarnų išdėstymas
• Slydimo plokštės ir kreiptuvo būklė
• Darbo ciklas ir atliekų sąlygos
• Kiekis ir paskirties vieta

Jei sugedo originalus cilindras, įtraukite strypo, cilindro, tvirtinimo taškų ir kreiptuvų vaizdus. Aplinkinis mechanizmas gali būti svarbus pakeitimo peržiūrai.

---

VII. DUK

---

VIII. Išvada

Slydimo hidraulinis cilindras M-1419165 yra kataloge apibrėžtas slydimo cilindras, skirtas galinio krautuvo šiukšliavežiams. Pagrindiniai jo identifikavimo duomenys yra 5 colių kiaurymė, 4 colių strypas, 32,5 colio eiga ir katalogo aprašymas „Slide Cylinder“.

Šios vertės yra praktinis pradinis taškas OĮG ir pakeitimo užklausoms, tačiau patikimam sprendimui priimti reikia daugiau nei nuodugnio palyginimo. Pateikite slydimo mechanizmo brėžinį, montavimo matmenis, informaciją apie hidraulinę grandinę ir vadovo būklę, kad HCIC galėtų įvertinti M-1419165, palyginti su visa atliekų sunkvežimio sistema.

---

IX. Apie HCIC

HCIC, taip pat žinomas kaip Jinan Huachen Industrial Co., Ltd., kuria ir gamina hidraulinius cilindrus, hidraulinius jėgos agregatus ir susijusius komponentus, skirtus transporto priemonėms, atliekų tvarkymui ir pramonei. Galutinis gaminio tinkamumas turi būti patvirtintas atsižvelgiant į faktinę mašinos konstrukciją ir eksploatavimo sąlygas.
