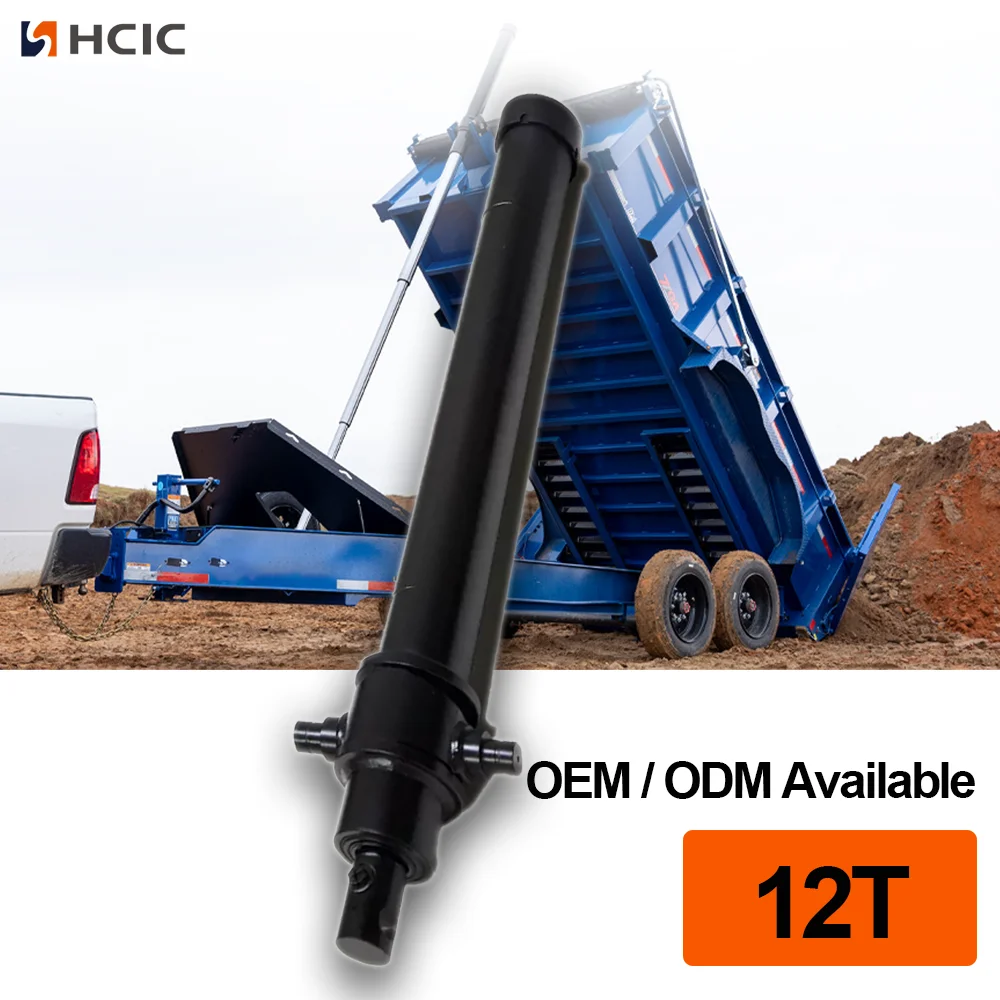

3TG-E90x1199 yra trijų pakopų dugno teleskopinis hidraulinis cilindras su 1 199 mm eiga, 220 barų maksimaliu darbiniu slėgiu ir 5–14 tonų katalogo apvertimo diapazonu.
Number of stages:
3 etapaiWorking volume:
6.2lMaximum working pressure:
220 barų3TG-E90x1199 yra trijų pakopų dugno teleskopinis hidraulinis cilindras, įtrauktas į HCIC-2026 katalogą. Jo kompaktiškas dugno išdėstymas yra skirtas apvertimo sistemoms, kai cilindras turi veikti ilgą eigą, išlikdamas erdvėje po kėbulu ir važiuokle.
Kataloge nurodytas 1199 mm eiga, 35 kg masė, 6,2 l darbinis tūris ir 220 barų maksimalus darbinis slėgis. Tai taip pat suteikia 5–14 tonų išvertimo galią ir pagrindinius L/A/B/C/D/E montavimo matmenis. Šios vertės palaiko pradinę derinimo diskusiją; jie nepakeičia pilno priekabos skaičiavimo.
| Parametras | Katalogo vertė |
|---|---|
| Modelis | 3TG-E90x1199 |
| Pakopų skaičius | 3 |
| Insultas | 1199 mm |
| Mišios | 35 kg |
| Darbinis tūris | 6,2 l |
| Maksimalus darbinis slėgis |
220 barų |
| Katalogo išvertimo galios diapazonas | 5-14 tonų |
| L dydis | 598 mm |
| A matmuo | 160 mm |
| B matmuo | 438 mm |
| C matmuo | 108 mm |
| D matmuo | 92 mm |
| E matmuo | 58 mm |
Aukščiau pateiktos specifikacijų vertės yra perrašytos iš apatinės teleskopinio cilindro lentelės, esančios pateiktame HCIC-2026 kataloge. Kataloge pateikta 5–14 tonų masė yra pritaikymo sritis, o ne universalus kiekvienos savivartės priekabos naudingosios apkrovos patvirtinimas.
Trijų etapų dugno konstrukcija
3TG-E90x1199 naudoja tris teleskopinius etapus. Įtraukus, įdėtos pakopos padeda išlaikyti cilindro paketą apatinėje montavimo vietoje. Prailginimo metu etapai užtikrina judesį, reikalingą apvertimo ciklui, nereikalaujant, kad visas darbinis ilgis būtų uždarytoje padėtyje.
Pakopų išdėstymas taip pat reiškia, kad pratęsimo metu cilindro jėga ir greitis gali skirtis. Efektyvus plotas keičiasi, kai suaktyvėja skirtingi etapai, todėl renkantis reikia atsižvelgti į apkrovą, vyrių geometriją, pasvirimo kampą, siurblio srautą ir vožtuvo nustatymus.
Apačios montavimą lemia daugiau nei cilindro uždaro ilgis. Pirkėjas turėtų patikrinti laikiklio arba atramos išdėstymą, kaiščio išlygiavimą, važiuoklės tarpą ir cilindro kelią, kai kėbulas juda iš uždaros padėties į apvertą.
Kataloge L nurodytas kaip 598 mm, o matmenys A iki E atitinkamai 160, 438, 108, 92 ir 58 mm. Šiuos išmatavimus reikėtų palyginti su užsakovo rėmo brėžiniu ir montavimo išdėstymu. Cilindras turi būti sulygiuotas pagal tvirtinimo konstrukciją, o ne priverstas į vietą dėl laikiklio iškraipymo.
HCIC kataloge taip pat pateikiami apatinės cilindro linijos priedai ir atramos parinktys, įskaitant strypo ąselės arba rutulinio tipo jungties nuorodas ir cilindro atramos laikiklį. Tikslus 3TG-E90x1199 projekto prijungimo ir palaikymo išdėstymas turėtų būti patvirtintas dabartiniame brėžinyje, o ne iš bendros katalogo iliustracijos.
3TG-E90x1199 nurodytas su maksimaliu 220 barų darbiniu slėgiu. Šią vertę reikia peržiūrėti kartu su siurbliu, apsauginio vožtuvo nustatymu, hidraulinėmis linijomis, alyvos švarumu, tvirtinimo konstrukcija ir visa apkrova.
Kataloge pateikiamas 5–14 tonų išvertimo galios diapazonas. Šis diapazonas turėtų būti traktuojamas kaip katalogo programos nuoroda. Tikrasis tinkamumas priklauso nuo priekabos kėbulo, apkrovos pasiskirstymo, vyrių padėties, apsivertimo kampo, važiuoklės stiprumo, hidraulinio srauto ir eksploatavimo sąlygų.
Cilindras su tinkama anga arba eiga vis tiek gali būti netinkamas, jei montavimo geometrija arba sistemos slėgis yra neteisingas. Todėl visa paraiškos peržiūra turėtų būti atlikta prieš užsakant balioną.

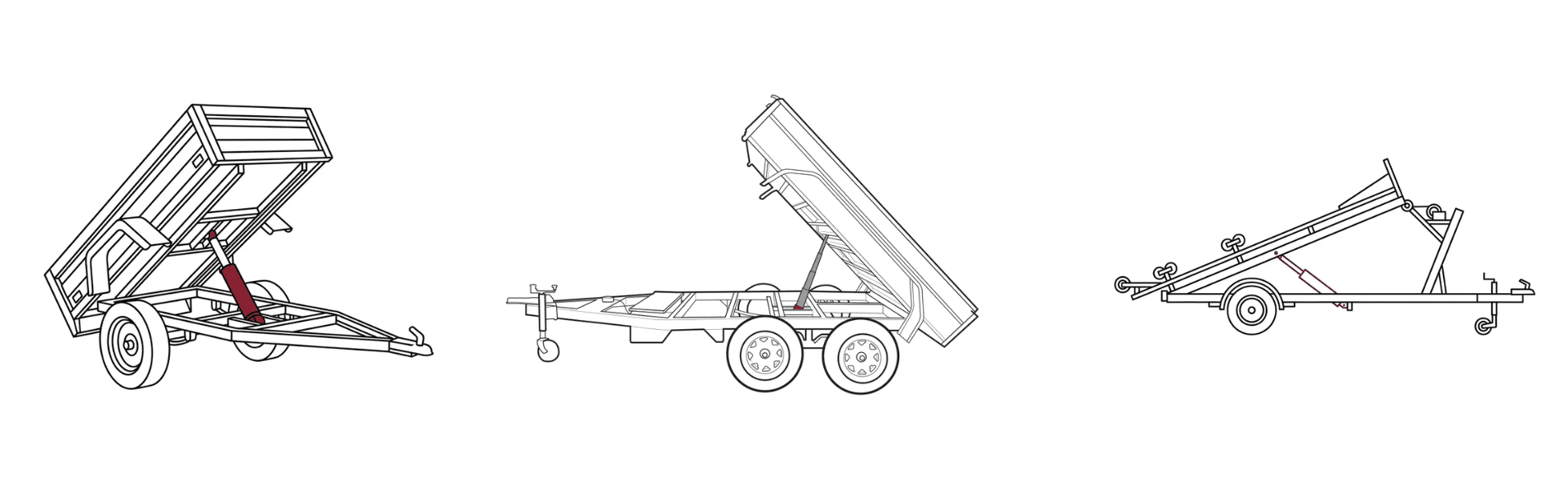

3TG-E90x1199 tinka savivarčių ir dugno apvertimo sistemų projektams, kuriems reikalingas trijų pakopų cilindras su 1 199 mm eiga. Tai gali būti svarstoma atliekant originalios įrangos gamintojus, keičiant darbus ir pertvarkant priekabą, kai turima erdvė ir sistemos reikalavimai atitinka katalogo duomenis.
Pateiktame HCIC kataloge aprašoma dugno cilindrų linija su konfigūracija nuo dviejų iki šešių pakopų, tačiau šiame straipsnyje dėmesys sutelkiamas tik į 3TG-E90x1199 modelį. Kiti modeliai neturėtų būti naudojami kaip jo matmenų ar veikimo duomenų pakaitalai be atskiros inžinerinės peržiūros.
Norėdami gauti 3TG-E90x1199 pasiūlymą arba pakeitimo įvertinimą, atsiųskite:
- Priekabos tipas ir kėbulo matmenys
- Reikalingas smūgis ir uždara montavimo vieta
- Važiuoklės, lopšio ir kronšteino brėžiniai
- Kaiščių arba rutulinių jungčių detalės
- Siurblio slėgio ir srauto informacija
- Žarnų ir prievadų išdėstymas
- Apvertimo kampas ir apkrovos paskirstymas
- Srovės cilindro ir montavimo vietos nuotraukos
- Reikalingas kiekis ir pakeitimo būsena
Šios detalės padeda atskirti cilindro keitimą nuo didesnio laikiklio, išlyginimo ar hidraulinės sistemos problemos.
3TG-E90x1199 yra apibrėžtas trijų pakopų dugno teleskopinis hidraulinis cilindras su 1 199 mm eiga, 220 barų maksimaliu darbiniu slėgiu, 6,2 l darbiniu tūriu ir 5–14 tonų katalogo apvertimo diapazonu. Jo 598 mm L matmenys ir išvardyti A–E išmatavimai yra praktiškas įrengimo planavimo pradžios taškas.
Galutinis pasirinkimas turėtų būti pagrįstas visa priekabos sistema, o ne tik eiga ar slėgiu. Prieš pirkdami nusiųskite dugno brėžinį ir hidraulinius duomenis HCIC, kad jis peržiūrėtų konkretų projektą.
HCIC kuria ir gamina hidraulinius cilindrus ir jėgos agregatus, skirtus transporto priemonėms ir pramonei. 3TG-E90x1199 projekto atveju HCIC gali peržiūrėti brėžinius, išmatuotus matmenis ir hidraulinius reikalavimus, kad galėtų atlikti OĮG arba pakeitimo užklausą.
