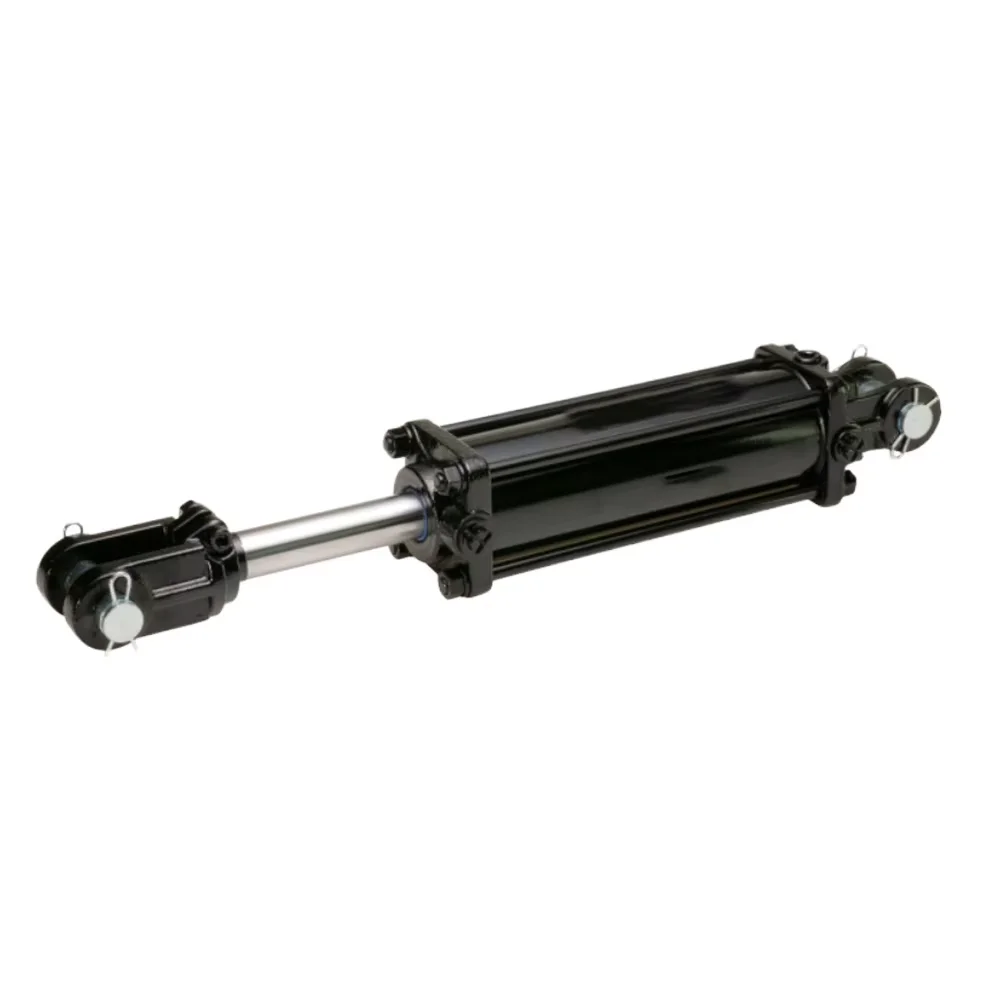

Suvirintas dvigubas hidraulinis cilindras veikia 3000 PSI. Kaltiniai strypai, tvirtos suvirinimo siūlės tinka traktoriams, savivarčiams priekaboms. Pasirinktinis dydis, OEM logotipas, ISO9001 gamykla, 12 mėnesių viso aptarnavimo garantija.
Bore Size:
30–200 mm (1,2–8 colio)Rod Diameter:
20-120 mmStroke Length:
50-3000 mmRated Working Pressure:
21 MPa (3000 PSI)Suvirintas dvigubas hidraulinis cilindras reiškia visiškai suvirintą hidraulinį cilindrą su integruotu kaltiniu dvigubu svirtimi cilindro apačioje ir strypo gale, jis priklauso sunkiųjų suvirintų cilindrų serijai ir daugiausia naudoja dvigubo veikimo alyvos grandinės dizainą.
Skirtingai nuo tradicinio sujungimo strypo hidraulinio cilindro, suvirintas dvigubas svirties cilindras turi kompaktišką bendrą struktūrą, stipresnį atsparumą šoninei apkrovai ir ilgesnį tarnavimo laiką purvinoje, didelės apkrovos darbo aplinkoje.
Ūkių remonto dirbtuvės, priekabų OEM gamyklos ir nedideli statybinės technikos gamintojai dažnai susiduria su defektais suvirintais hidrauliniais cilindrais su plonomis suvirinimo siūlėmis ir plonomis statinės sienelėmis. Iš šių pigių cilindrų nesunku nutekėti alyva, sulenkti sąvaržos antgalius arba įtrūkti atliekant ilgalaikius kėlimo darbus.
Mes gaminame suvirintus dvigubus hidraulinius cilindrus 28 metus, mūsų vietoje dirbantys inžinieriai kiekvieną mėnesį sprendžia šimtus cilindrų gedimo atvejų iš pasaulinių pirkėjų. Mes optimizuojame suvirinimo suvirinimo konstrukciją, pastoriname statinės sienelę ir atnaujiname sandarinimo agregatą, kad išvengtume visų įprastų gedimų, susijusių su lauko sunkiosiomis mašinomis. Kliento bandymui palaikomas mažas pavyzdinis užsakymas be MOQ.
Visi pagrindiniai mūsų suvirintų dvigubų hidraulinių cilindrų apdorojimo etapai yra baigti mūsų nuosavame 12000 ㎡ hidrauliniame dirbtuvėse, be pagrindinių komponentų iš išorės. Kiekvienas amatas skirtas pagerinti atsparumą apkrovai ir sandarinimo efektyvumą.
2.1.1 Šlifuota besiūlė stora statinė
Mes naudojame karšto valcavimo besiūlius plieninius vamzdžius su vidiniu tikslumo šlifavimo būdu, statinės sienelės storis yra storesnis nei įprasti rinkos modeliai. Stora statinė gali sumažinti cilindro deformaciją esant nuolatiniam aukštam slėgiui, o vidinis šlifavimas pašalina įbrėžimus, kurie sukels vidinį alyvos nuotėkį.

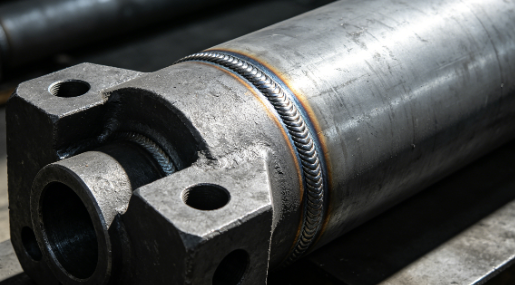

Dvigubos veržlės yra vientisas kaltinis plienas, o ne plonų lakštų suvirinimas. Sujungimo padėtyje tarp lanko ir statinės naudojamas 8–12 mm pilno skverbimosi povandeninis lankinis suvirinimas, suvirinimo siūlė yra stora ir vienoda, veiksmingai apsaugo nuo auselės įtrūkimų, veikiant didelei šoninei traktoriaus ir rąstų skaldymo jėgai.
Stūmoklio koto paviršius yra tiksliai šlifuotas, tada padengtas 28-32 μm kieto chromo sluoksniu. Stora chromo danga užtikrina stabilų atsparumą rūdijimui ir nusidėvėjimui, danga nenulups net vienerius metus nuolat dirbant purvinoje ūkyje.
Standartiniame komplekte naudojami NBR guminiai sandarikliai, kad normalioje temperatūroje atitiktų įprastą hidraulinę alyvą. FKM fluoro gumos sandarikliai yra neprivalomas aukštos temperatūros įrangos, veikiančios nuo -20 ℃ iki 180 ℃, atnaujinimas, visiškai blokuoja vidinį ir išorinį alyvos nuotėkį.
Kiekvienas baigtas suvirintas dvigubas hidraulinis cilindras prieš išsiunčiant turi išlaikyti 1,5 karto perkrovos slėgio palaikymo testą 30 minučių ir visą sandarumo patikrinimą. Mes įrašome kiekvieno baliono bandymo duomenis ir galime pateikti išsamią slėgio bandymo ataskaitą masinių užsakymų klientams.

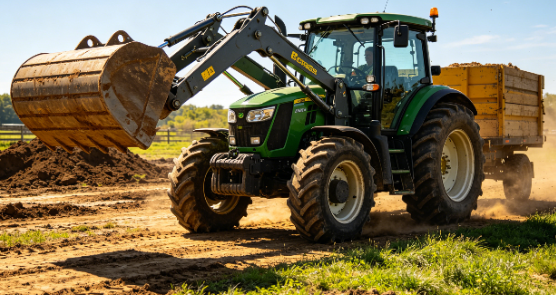

Mūsų suvirintas hidraulinis cilindras yra plačiai naudojamas visų rūšių mobiliojoje ūkių įrangoje, o dvigubo tvirtinimo tvirtinimo konstrukcija leidžia greitai sumontuoti kaiščio veleną be papildomų priedų.
Pagrindinė tinkama įranga: traktoriaus kėlimo svirtis, rąstų skaldymo hidraulinis cilindras, šieno presas, mažasis kombainas, ūkio kėlimo priekaba.
Kompaktiškas suvirintas dvigubas ausų cilindras tinka mažoms statybinėms mašinoms, turinčioms ribotą montavimo vietą, stabiliai veikiant statybvietės dulkėms ir vibracijai.
Pagrindinė derinimo įranga: mini ekskavatoriaus pagalbinis cilindras, krautuvo pasvirimo cilindras, mažasis kelio volas, betono kėlimo maišyklė.

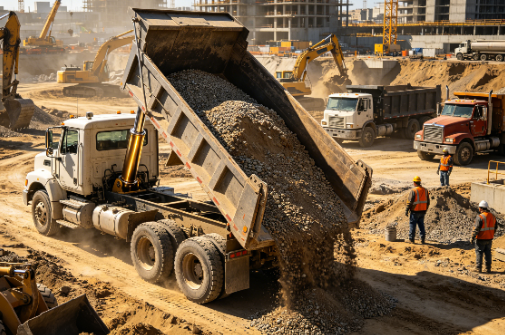

Didelę apkrovą laikantis suvirintas kablio cilindras yra pagrindinė logistikos kėlimo transporto priemonių ir sandėlio krovimo įrangos pakaitinė dalis.
Pagrindinė atitinkama įranga: savivartės priekabos hidraulinis cilindras, vilkiko kėlimo cilindras, doko išlyginimo suvirintas hidraulinis cilindras, žirklinis kėlimo stalo cilindras.
Individualaus dydžio suvirintas dvigubas cilindras gali būti pritaikytas pagal pramoninės įrangos brėžinius, tinkamas atliekų apdorojimui, medžiagų kėlimui ir įrangos priežiūrai.
Pagrindinė derinimo įranga: atliekų presas, medžiagų kėlimo mašina, mažas hidraulinis presas, remontas, keičiamas hidraulinis cilindras.
| Patikrinimo elementas | Standartinis parametras |
|---|---|
| Angos dydis | 30–200 mm (1,2–8 colio) |
| Strypo skersmuo | 20-120 mm |
| Smūgio ilgis | 50-3000 mm |
| Vardinis darbinis slėgis | 21 MPa (3000 PSI) |
| Standartinis veiksmo tipas | Dviguba vaidyba |
| Standartinė sandariklio medžiaga | NBR guma |
| Paviršiaus apdorojimas | Matiniai juodi antikoroziniai dažai |
| Pagal užsakymą | Neprivaloma atnaujinimo schema |
|---|---|
| Specialusis gręžinys | Mini 25mm / negabaritinis 250mm pritaikyta anga |
| Specialus insultas | Neribotas ilgo eigos suvirintas spygliuočių cilindras |
| Aukšto slėgio paklausa | 25MPa / 35MPa sunkiojo aukšto slėgio versija |
| Vieno veikimo poreikis | Vieno veikimo suvirintas dvigubas cilindras |
| Darbas aukštoje temperatūroje | FKM fluoro gumos sandarinimo mazgas |
| Pakrantės Antikorozinė | Cinkuota paviršiaus danga |
| Clevis pritaikymas | Individualizuoto skersinio angos skersmuo, pailginta skliaustelė |
Visa mūsų hidraulinių cilindrų gamybos linija išlaiko ISO9001 kokybės valdymo sistemos sertifikatą, visi sunkiasvoriai suvirinti hidrauliniai gaminiai atitinka CE pramoninės saugos standartą. Kliento muitinės formalumams ir gamyklos auditui galime pateikti sertifikavimo dokumentų kopijas.
Įrengėme nepriklausomą žaliavų tikrinimo dirbtuvę, pusgaminių perdirbimo tikrinimo stotį ir gatavo produkto slėgio bandymo kambarį. Visi neapdoroti plieno vamzdžiai, kaltinės sijos ir sandarinimo dalys bus patikrintos prieš gaminant, o sugedusios žaliavos bus tiesiogiai atmestos, kad būtų išvengta gatavo produkto gedimo.
Kiekvienas suvirintas dvigubas hidraulinis cilindras pirmiausia bus padengtas antikorozine alyva, apvyniotas plastikine plėvele, kad būtų išvengta jūros vandens korozijos transportuojant jūra. Tada įdėkite į vientisą eksportuojamą medinį dėklą su fiksuotu putplasčiu, kad išvengtumėte susidūrimo ir deformacijos tolimųjų reisų logistikoje.
1 klausimas: Ar galiu pritaikyti nestandartinį suvirintą dvigubą cilindrą su kiauryme ir eiga?
A1: Taip, mūsų techninė komanda gali sukurti išskirtinį cilindro dydį pagal jūsų įrangos brėžinį per 24 valandas.
2 klausimas: koks yra didžiausias jūsų standartinio suvirinto veržliarakčio darbinis slėgis?
A2: standartinis vardinis slėgis yra 3000 PSI (21 MPa), 35 MPa aukšto slėgio patobulintas modelis yra prieinamas kasybos sunkios apkrovos įrangai.
3 klausimas: kiek trunka suvirinto dvigubo svirties hidraulinio cilindro garantinis laikotarpis?
A3: Mes suteikiame 12 mėnesių garantiją esant normalioms tinkamoms darbo sąlygoms, žalai, atsiradusioms dėl netinkamo veikimo, garantija netaikoma.
