Populiarus didelės paklausos hidraulinių cilindrų pasirinkimo vadovas

I. Pratarmė: BendraHidraulinis cilindrasUžjūrio pirkėjų padarytos atrankos klaidos

1.1 Tikros problemos, kylančios dėl netinkamo cilindro pasirinkimo

Pirkėjai visoje Šiaurės Amerikoje, Europoje ir Australijoje dažnai renkasi cilindrus tik pagal ilgį ir statinės storį, nekreipdami dėmesio į darbo sąlygų atitikimą.

Daugelis traktoriuose ir savivartėse priekabose montuoja vairo trauklės cilindrus. Nuolatinis nelygus darbas atpalaiduoja traukes ir greitai sulenkia stūmoklio strypus. Pigūs ploni suvirinti spygliuočių cilindrai įtrūksta esant didelei apkrovai, todėl gamyba sustabdoma ir atsiranda papildomų priežiūros išlaidų.

Keturių cilindrų modeliai apima daugiau nei 90% pasaulinių pakeitimų ir OEM užsakymų. Šiame vadove surūšiuoti karšto pardavimo modeliai su praktiniais pasirinkimo nuorodomis, skirtomis perkantiems darbuotojams ir dalių didmenininkams.

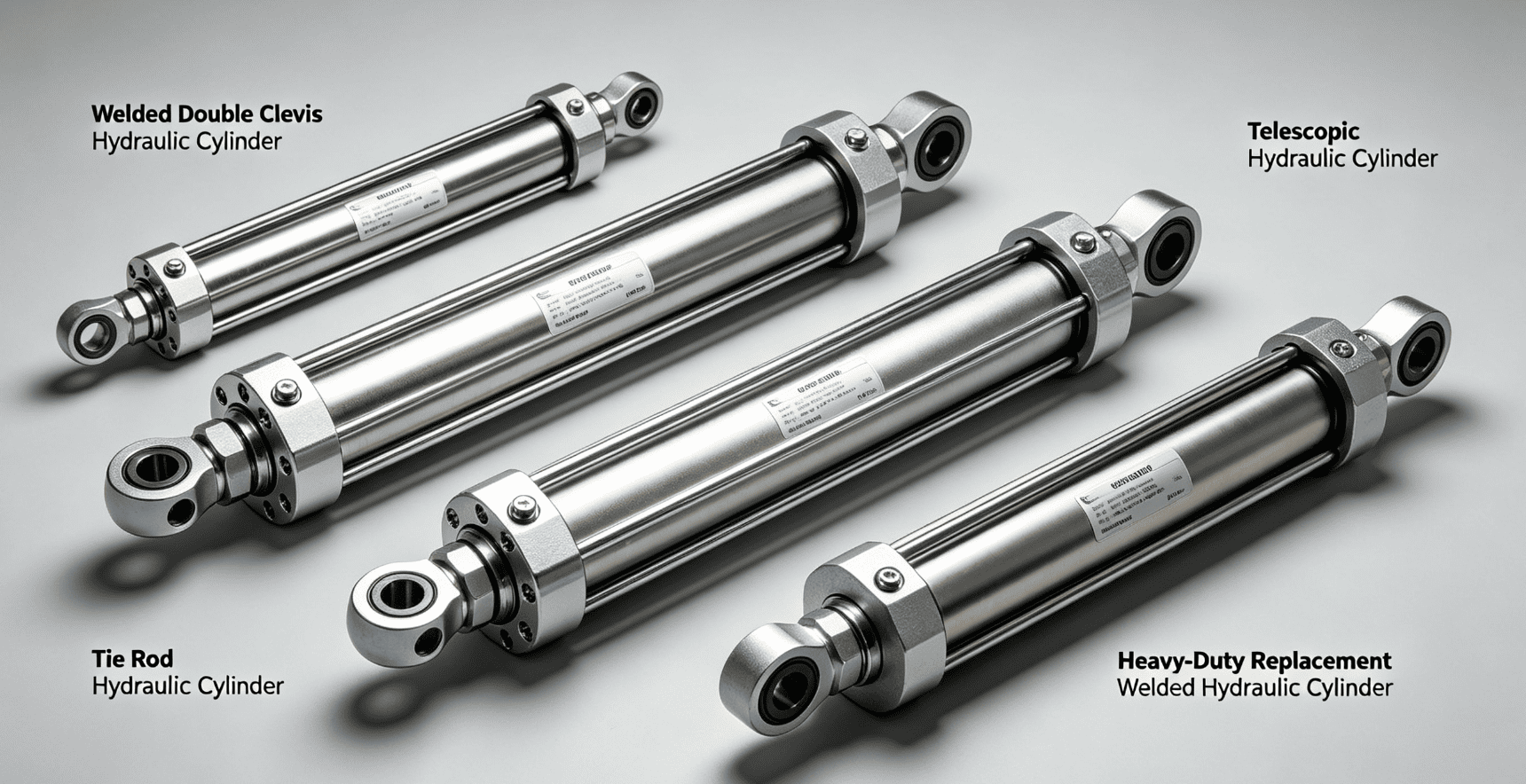

1.2 Keturi geriausiai parduodami hidrauliniai cilindrai užsienio rinkai

Suvirintas dvigubas hidraulinis cilindras — Ūkio technika, rąstų skaldymo mašina, žemės ūkio priekaba

Skersinės vairo trauklės hidraulinis cilindras – Vidaus staklės ir automatikos įranga

Teleskopinis hidraulinis cilindras – išskirtinai savivarčiai priekabai ir savivarčiai

Sunkus pakaitinis suvirintas hidraulinis cilindras – antrinės rinkos dalys mini ekskavatorių ir krautuvų

II. Struktūra, pranašumai, trūkumai ir taikomi scenarijai

2.1Suvirintas dvigubas hidraulinis cilindras(Geriausias mobiliosios įrangos pasirinkimas)

2.1.1 Pagrindinės struktūrinės savybės

Vamzdis ir galiniai dangteliai pritaikyti panardintam lankiniam suvirinimui be išorinių sujungimo strypų. Dviejuose galuose kaiščio montavimui naudojamos vientisos kaltinės dvigubos veržlės.

Standartinis darbinis slėgis 21MPa, patobulinta aukšto slėgio versija siekia 35MPa, pasižyminti puikia antivibracija ir šoninės apkrovos galia.

Nebrangūs gaminiai turi ploną sujungtą veržlę, kuri lengvai trūkinėja. Kvalifikuotiems gaminiams naudojamas 8–12 mm pilno įsiskverbimo suvirinimas, stabilus purvinomis lauko darbo sąlygomis.

2.1.2 Suderinta įranga ir tiksliniai klientai

Sumontuokite traktoriaus kėlimo rankeną, rąstų skirstytuvą, ūkio priekabą, mažą krautuvą, vilkiką.

Aptarnauja ūkio dalių didmenininkus, žemės ūkio technikos gamyklas ir lauko remonto dirbtuves.

2.1.3 Privalumai ir trūkumai

Argumentai "už": kompaktiškas, atsparus dulkėms, lengvai montuojamas, pritaikomas angos, eigos ir kablio skylės dydis

Minusai: Varginantis vidinis išmontavimas, ilgesnis nestandartinių dydžių pristatymo laikas

2.2 Skersinės vairo trauklės hidraulinis cilindras(Bendras vidaus pramoninis tipas)

2.2.1 Pagrindinės struktūrinės savybės

Keturi skersiniai strypai pritvirtina du galinius dangtelius, patogu išardyti ir pakeisti vidinius sandariklius. Jis atitinka tarptautinį NFPA standartą su vieningu 21 MPa slėgiu.

Atviri skersiniai strypai atsipalaiduoja veikiant ilgalaikei vibracijai, o šoninė jėga sulenks stūmoklių strypus, netinka lauko mobilioms mašinoms.

2.2.2 Suderinta įranga ir tiksliniai klientai

Sumontuokite stakles, pakavimo automatikos linijas, vidaus hidraulinius presus, stacionarias kėlimo platformas.

Aptarnaujame automatikos gamyklas, įrangos priežiūros tiekėjus ir vidaus hidraulinių dalių pardavėjus.

2.2.3 Privalumai ir trūkumai

Argumentai "už": pakankamai vietos prekių, lengva priežiūra, žema kaina, greitas standartinių dydžių pristatymas

Suvart: prastas atsparumas vibracijai, negali būti naudojamas traktoriuose ir savivartėse priekabose

2.3 Teleskopinis hidraulinis cilindras(Specialus savivarčių priekabų)

2.3.1 Pagrindinės struktūrinės savybės

Daugiapakopis įdėtos rankovės dizainas, trumpas ilgis po atitraukimo ir ilgas kėlimo eiga po pratęsimo. Dauguma jų yra vienpusio veikimo ir susitraukia gravitacijos būdu, su 2–4 pasirenkamais etapais.

Daugiau išplėtimo etapų sukelia silpnesnę gnybtų trauką, netinka itin sunkiems kroviniams kelti.

2.3.2 Suderinta įranga ir tiksliniai klientai

Tinka ūkio savivarčių priekabų, savivarčių sunkvežimių, sanitarinių šiukšlių transporto priemonių, oro kopėčių.

Aptarnauja priekabų montavimo gamyklas, krovininių dalių didmenininkus ir sanitarinės įrangos gamintojus.

2.3.3 Privalumai ir trūkumai

Argumentai "už": mažas įtrauktas tūris, ilgas eiga, paprasta alyvos grandinė, mažas gedimų dažnis

Suvart: daugiasluoksniams sandarikliams reikia švarios hidraulinės alyvos, nėra aktyvios hidraulinės įtraukimo funkcijos

2.4 Didelės apkrovos keičiamasis suvirintas hidraulinis cilindras (ekskavatoriaus ir krautuvo atsarginės dalys)

2.4.1 Pagrindinės struktūrinės savybės

Pagaminta iš storo šlifuoto besiūlio vamzdžio ir sustiprinto stūmoklio strypo nuo lenkimo, suderinto su kaltine rutuline jungtimi arba viengubu, pilnai įsiskverbiančios storos suvirinimo siūlės palaiko maks. 35 MPa slėgį.

Dydžiai visiškai atitinka CAT, Komatsu, Kubota mini ekskavatorius, kad būtų galima tiesiogiai pakeisti be pakeitimų.

2.4.2 Suderinta įranga ir tiksliniai klientai

Sumontuokite mini ekskavatoriaus strėlės / svirties cilindrą, krautuvo pasvirimo cilindrą, mažą kelio volą.

Aptarnaujami statybinės technikos eksportuotojai, lauko remonto dirbtuvės ir nedidelės inžinerinės įrangos gamyklos.

2.4.3 Privalumai ir trūkumai

Argumentai "už": tikslus keičiamas dydis, atsparus smūgiams, patvarus statybvietėse, daug pasikartojančių užsakymų

Suvart: įvairius modelius, nestandartines mašinas reikia pritaikyti pagal senus cilindrų duomenis

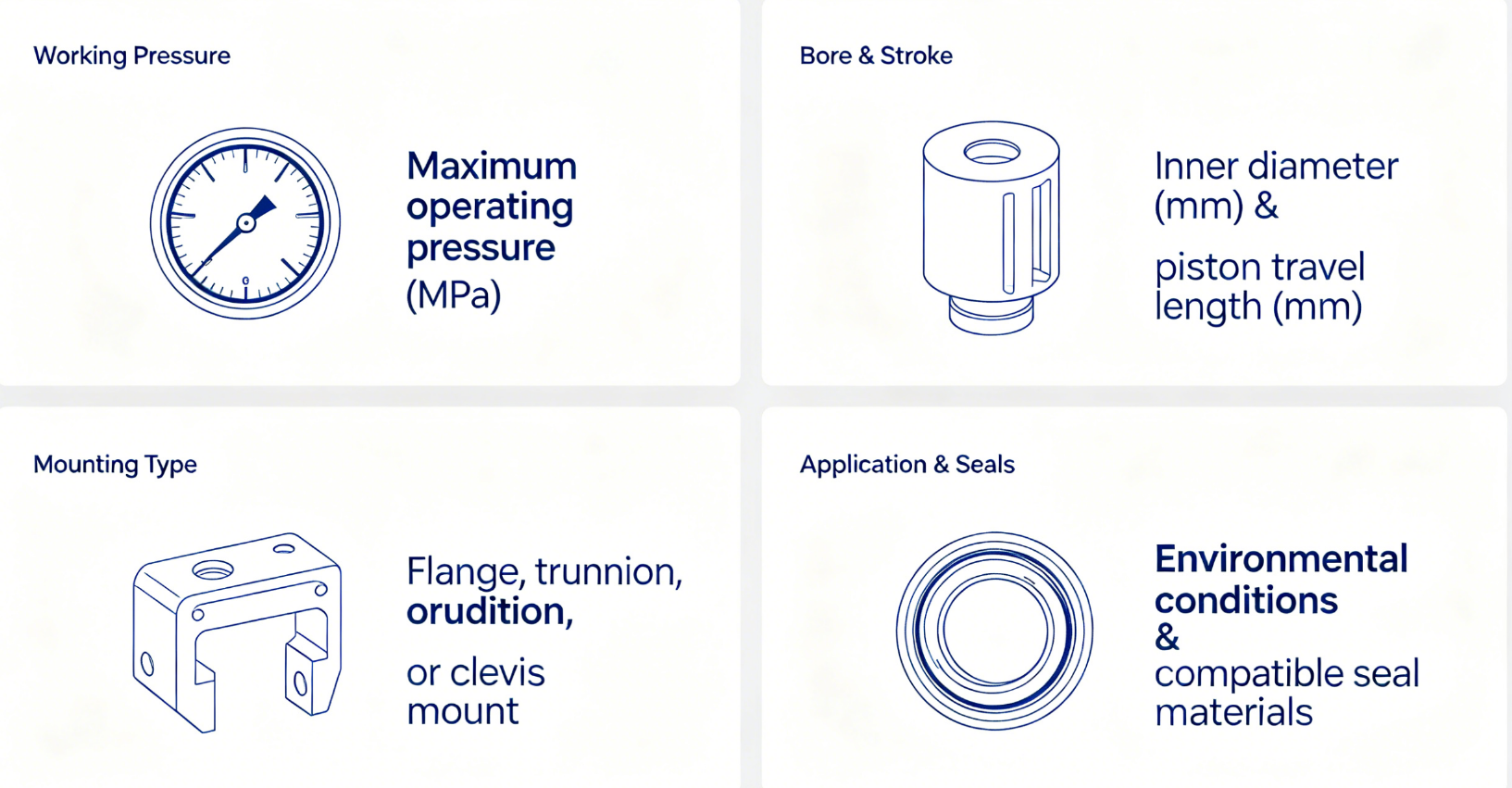

III. Universalūs pagrindinio pasirinkimo parametrai

3.1 Darbinio slėgio suderinimas

21MPa (3000PSI) standartinis modelis tinka daugumai ūkio ir patalpų įrangos, sudaro 90% užsakymų ir didelių sąnaudų.

25–35 MPa sutirštinta aukšto slėgio versija, skirta ekskavatorių ir kasybos smūgio darbo sąlygoms.

3.2 Angos ir eigos pasirinkimo taisyklės

Kėlimo jėga susijusi tik su kiauryme ir sistemos slėgiu; ilgesnis eiga negali pagerinti apkrovos.

Keisdami senus cilindrus išmatuokite visą įtraukimo ir išplėtimo ilgį, nes vizualinis sprendimas lengvai sukelia eigos trūkumą ir alyvos nuotėkį.

Rinkitės teleskopinius cilindrus ilgam eigai su ribota vieta; rinkitės suvirintus dvigubus cilindrus, skirtus kelių kampų siūbavimo įrangai.

3.3 Tvirtinimo tipo greitas suderinimas

Lauko kelių kampų kėlimo mašinos: Suvirintas dvigubas hidraulinis cilindras

Stabili patalpų žemo slėgio įranga: vairo trauklės hidraulinis cilindras

Savivartės priekabos ilgataktis kėlimas: Teleskopinis hidraulinis cilindras

Ekskavatoriaus šarnyrinė svirtis: didelio našumo keičiamas suvirintas hidraulinis cilindras

3.4 Sandarinimas ir antikorozinis išdėstymas pagal darbo aplinką

Įprasta patalpų švarumo būklė: NBR sandarikliai + juodi antikoroziniai dažai

Purvinas lauko ūkis: storas chromuotas stūmoklio strypas + išorinis dulkių gaubtas

Pakrantės druskos rūko aplinka: bendras cinkuotas antikorozinis sluoksnis

Aukštos temperatūros karštos alyvos būklė: FKM fluoro gumos sandarikliai, kad būtų išvengta vidinio ir išorinio nuotėkio

IV. Greito atrankos lentelė pagal pramonės šakas

4.1 Žemės ūkio mašinos

Pirmas pasirinkimas: Dvigubo veikimo suvirintas dvigubas hidraulinis cilindras

Venkite: sujungimo strypo cilindrai lengvai lūžta nuo vibracijos; perilgo eiga teleskopiniai cilindrai netinka smulkiai ūkio įrangai

4.2 Krovinių ir sanitarijos sąvartynų įranga

Pirmasis pasirinkimas: 2–4 pakopų vieno veikimo teleskopinis hidraulinis cilindras

Alternatyva: ilgo eiga suvirintas dvigubas cilindras, skirtas lengvoms mažoms priekaboms

4.3 Mažos statybos mašinos

Pirmasis pasirinkimas: didelio našumo keičiamas suvirintas hidraulinis cilindras

Alternatyva: sustorintas aukšto slėgio dvigubas cilindras, skirtas dideliems ūkio krautuvams

4.4 Automatika ir staklės

Pirmasis pasirinkimas: standartinis vairo trauklės hidraulinis cilindras

Venkite: brangūs suvirinti cilindrai nereikalingi stacionariai patalpų įrangai

V. Dažni gedimai ir vengimo pasiūlymai

5.1 Suvirintas dvigubas cilindras

Esant didelei apkrovai, plonas sujungimas įtrūksta, plonos suvirinimo siūlės sukelia alyvos prasiskverbimą. Patvirtinkite kaltą integruotą veržlę ir 8 mm+ pilno įsiskverbimo suvirinimo siūles, storą chromo strypą rekomenduojama naudoti lauke.

5.2 vairo trauklės hidraulinis cilindras

Vibracija atpalaiduoja traukes ir sulenkia stūmoklių strypus, leidžiama tik stabiliai patalpų įrangai.

5.3 Teleskopinis hidraulinis cilindras

Valdykite didelę apkrovą per pirmuosius du etapus; pilnas pratęsimas lemia staigų traukos kritimą. Reguliariai keiskite hidraulinę alyvą, kad apsaugotumėte daugiasluoksnius sandariklius.

5.4 Ekskavatoriaus keitimo cilindras

Netinkamo dydžio negalima montuoti įprastai, prieš užsakydami pateikite senas cilindrų nuotraukas ir mašinų modelius patvirtinimui.

VI. Individualios ir pakeitimo konsultacijos

Išsiųskite šią informaciją mūsų inžinieriams, kad per 24 valandas gautumėte atitinkamus planus:

Mašinų pramonė ir pilnas modelis

Aiškios senų cilindrų tvirtinimo galų nuotraukos

Išmatuota anga, strypo skersmuo, visiškai ištiestas ir įtrauktas ilgis

Darbinis slėgis ir aplinka (aukšta temperatūra, pajūris, purvina vieta)

Mes palaikome 1 vnt mėginio pritaikymą visiems keturiems cilindrų tipams, kiekvienam produktui su visa slėgio bandymo ataskaita ir 12 mėnesių garantija.
