Hidraulinio cilindro dreifuojančių ir atsvarinių vožtuvų paieška: sunkiosios technikos strėlių diagnostinė ekspertizė

I. 4 pagrindinės nevaldomos strėlės slinkimo priežastys

Kai pakrauta strėlė ar kaušashidraulinis cilindrasnukrenta be operatoriaus įvesties, gedimas kyla dėl vieno iš keturių skirtingų hidraulinių mechanizmų:

Gedimo mechanizmas	Fizinė pagrindinė priežastis	Garsinis / vizualinis simptomas
Stūmoklio sandariklio aplinkkelis (vidinis nuotėkis)	Iš štampuoto U formos puodelio arba įbrėžtų dilimo žiedų teka alyva nuo dangtelio galo iki strypo galo	Cilindro statinės karštoji vieta; dreifas sustoja, kai strypas yra mechaniškai paremtas
Atsvaros vožtuvo sėdynės verksmas	Užteršimas po svirties sėdyne, įbrėžta kasetės antgalis arba pavargusi spyruoklė	Alyva verkia pro vožtuvo angą; pastovus dreifas, nepaisant sandariklio būklės
Kryptinis vožtuvo ritės nutekėjimas	Per didelis ritės tarpo susidėvėjimas atviro centro sistemose	Atsiranda tik tuo atveju, jei strėlės grandinėje nėra sumontuotas užrakinimo vožtuvas
Terminis alyvos susitraukimas	Karštas aliejus (65°C), aušinamas iki aplinkos (15°C), skysčio tūris sumažėja 3–4 %	Pradinis 10-20 mm kritimas per pirmąją valandą, tada visiškai stabilizuojasi, neprarandant nulinio slėgio

---

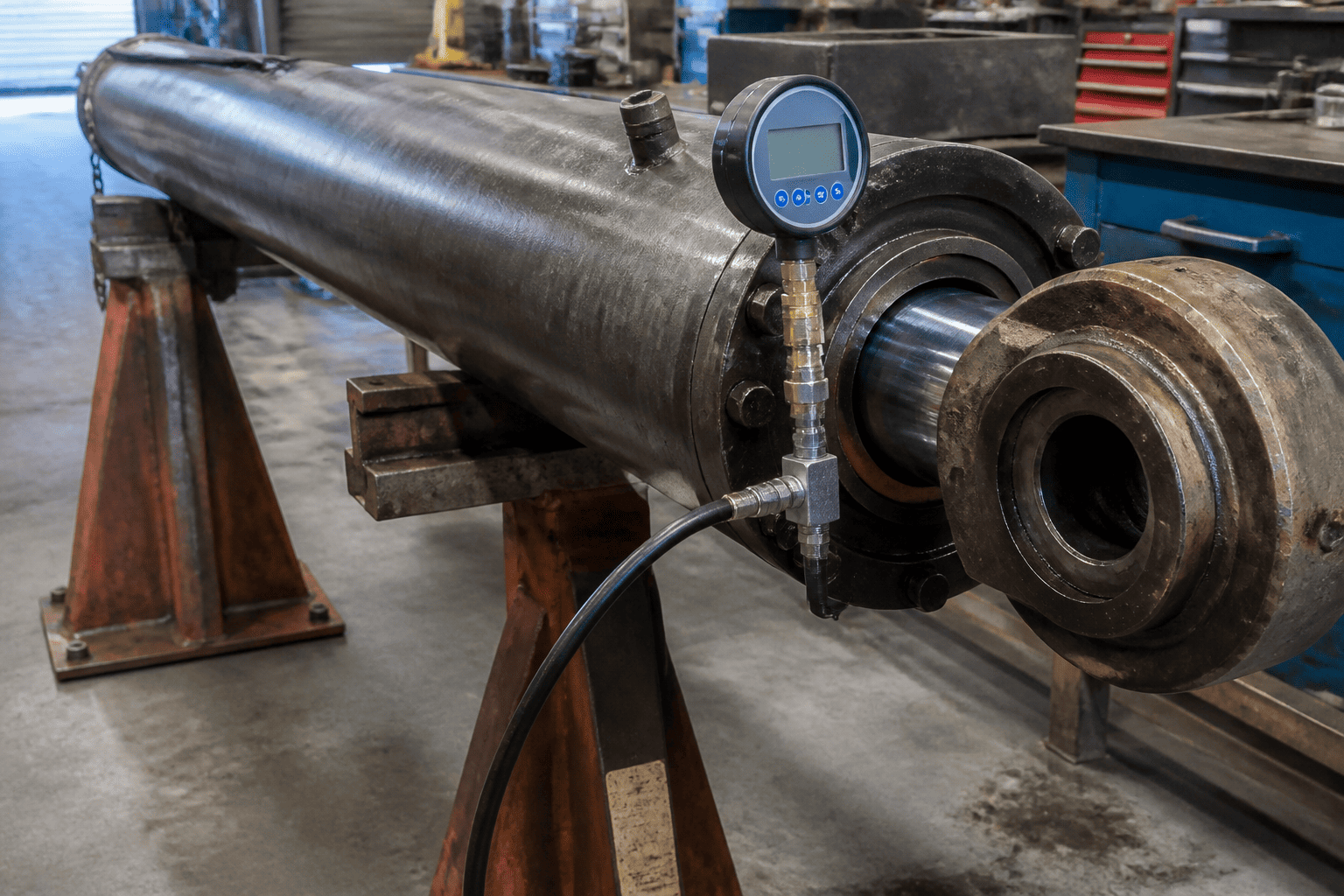

II. 15 minučių lauko izoliacijos testas: cilindras prieš vožtuvą

Niekada nepašalinkite asunkus strėlės cilindrasiš mašinos prieš atlikdami šį galutinį izoliacijos testą:

1. Pakelkite strėlę iki 45 laipsnių su vardine apkrova: pašildykite hidraulinę alyvą iki normalios darbinės temperatūros (maždaug nuo 50°C iki 55°C).

2. Užblokuokite ir palaikykite strėlę mechaniškai: sumontuokite inžinerijos patvirtintą strėlės atramą arba krano diržą, kad užtikrintumėte visišką saugumą.

3. Atjunkite strypo galo grįžtamąją liniją: atjunkite hidraulinę žarną, prijungtą prie cilindro strypo galo (žiedinės pusės), ir uždenkite žarną. Palikite cilindro strypo galo angą atvirą virš švaraus matavimo indo.

4. Nuimkite mechaninę atramą: leiskite visa apkrova kabėti ant cilindro dangtelio galo alyvos kolonėlės.

5. Stebėkite strypo galo iškrovimą:

• Rezultatas A (nuolatinis aliejaus srautas):Jei alyva nuolat teka iš atviros strypo angos, o strėlė slenka žemyn, aukšto slėgio alyva apeina stūmoklio sandariklio paketą per vidinį stūmoklio vainikėlį į strypo kamerą. Cilindrui reikia vidinio atstatymo arba cilindro šlifavimo.
• Rezultatas B (sausas prievadas, bet strėlė vis dar šliaužia):Jei iš strypo angos išeina nulis alyvos, tačiau cilindro strypas atsitraukia, stūmoklio sandarikliai laikosi 100 % sandariai. Dangtelio galo alyvos tūris išteka pro apkrovą laikančio atsvarinio vožtuvo lizdą atgal į baką.

---

III. Atsvarinių vožtuvų medžioklė: kodėl strėlės nuleidimas dreba

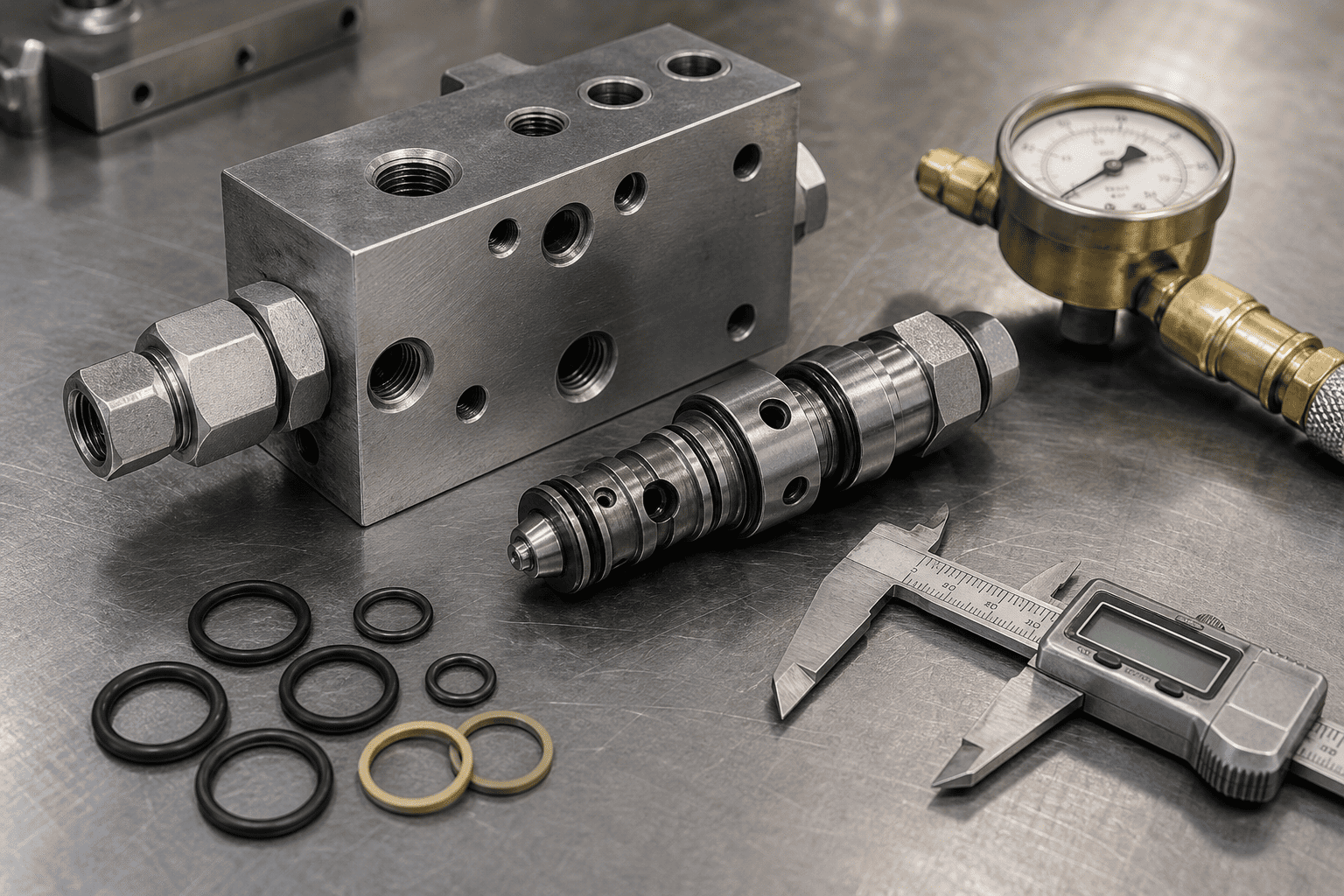

Atsvariniai vožtuvai (viršcentriniai vožtuvai) atlieka dvi svarbias užduotis: jie sulaiko alyvą, kad išvengtų apkrovos kritimo, jei linija plyštų, ir matuoja grįžtamąjį srautą, kad viršijančios gravitacinės apkrovos negalėtų aplenkti hidraulinio siurblio.

Kai operatorius nuleidžia sunkią strėlę, o mašina pradeda smarkiai svirduliuoti ir triukšmauti, atsvarinis vožtuvas užklumpa piloto slėgio nestabilumą (medžioklę):

Žingsnis	Proceso aprašymas
1	Operatorius siunčia žemesnę komandą → Pilotinis slėgis atidaro atsvarinį vožtuvą
2	Vožtuvas atsidaro → Alyva išbėga iš cilindro dangtelio galo → Strėlė įsibėgėja žemyn
3	Strėlė krenta greičiau, nei siurblys gali tiekti alyvą → Pilotinis slėgis nukrenta iki nulio
4	Piloto slėgio praradimas → Vožtuvas staiga užsidaro → Hidraulinė smūgio banga, strėlės drebėjimas

Šis ciklas kartojasi nuo penkių iki penkiolikos kartų per sekundę, sukeldamas itin stiprų akustinį triukšmą ir struktūrinį nuovargį per strėlės sukimosi kaiščius.

---

IV. Inžinerinės taisyklės: tinkamo pilotavimo santykio pasirinkimas

Pagrindinė inžinerinė klaida, sukelianti atsvaros medžioklę, yra pernelyg agresyvaus piloto santykio pasirinkimas lanksčiam, struktūriniam bumui:

• Žemas piloto santykis (nuo 3:1 iki 4:1):Labai stabilus ir sklandus ant lanksčių strėlių, kėlimo platformų ir ilgų kranų svirties. Norint atsidaryti, reikalingas didesnis pilotinis slėgis, užtikrinantis natūralų hidraulinį slopinimą, kuris atsparus slėgio šuoliams.
• Vidutinis piloto santykis (nuo 4,5:1 iki 5:1):Standartinis pramonės etalonas, skirtas standžioms ekskavatoriaus jungtims ir ratinio krautuvo kėlimo svirtims, kai mechaninė deformacija yra minimali.
• Aukštas pilotų santykis (nuo 8:1 iki 10:1):Itin ekonomiškas, nes esant minimaliam piloto slėgiui atidaromas vožtuvas, sumažėja siurblio variklio apkrova. Tačiau didelio santykio kasetės yra itin jautrios priešslėgiui ir turėtų būti naudojamos tik su standžiomis gervėmis arba trumpomis, standžiomis hidraulinių variklių pavaromis – niekada ant lanksčių, didelės inercijos strėlės konstrukcijų.

---

V. 4 geriausios nulinio dreifo hidraulinio patikimumo praktikos

1. Prieš sukimo momentą išplaukite atsvaros ertmes:Net 20 mikronų plieno drožlė, patekusi tarp snapelio nosies ir kolektoriaus sėdynės, sukels 50 mm strėlės poslinkį per valandą. Visada praplaukite kolektoriaus gręžinius pagal ISO 16/14/11 švaros standartus.

2. Nurodykite Viton / HNBR atsarginius žiedus aukšto slėgio laikymui:Įsitikinkite, kad stūmoklio sandariklių paketuose naudojami antiekstruziniai termoplastiniai atsarginiai žiedai, galintys atlaikyti 4000+ psi nepertraukiamą statinį laikymą be mikrošliaužimo.

3. Atskirkite terminį susitraukimą nuo tikro nutekėjimo:Bandydami naujai pastatytas mašinas, prieš registruodami dreifo etalonus, palaukite trisdešimt minučių, kad alyvos temperatūra stabilizuotųsi.

4. Sumontuokite atsvarinius kolektorius su tiesioginiu flanšu:Venkite nuotoliniu būdu montuojamų vožtuvų. Vožtuvo bloko pritvirtinimas tiesiai prie SAE 4 varžtų flanšo prievadų cilindro cilindre užtikrina tvirtą piloto grįžtamąjį ryšį ir nulinę išorinės žarnos plyšimo riziką.

---
