Hidraulinio cilindro statinės balionas: kriminalistinis vidutinio smūgio slėgio aplinkkelio ir vamzdžio išsipūtimo aptikimas

I. Vidutinio smūgio aplinkkelio paradoksas: kodėl nepavyksta galutinio dangtelio bandymo

Kai lauko technikai įtaria vidinio stūmoklio sandariklio gedimą, standartinis cecho bandymas yra išstumti cilindrą iki galo, pakelti slėgį angoje ir patikrinti, ar priešingoje angoje nėra alyvos. Balionuose su balionais šis bandymas nuolat duoda klaidingai neigiamus rezultatus:

Kadangihidraulinis cilindrasStatinė abiejuose galuose yra struktūriškai sutvirtinta sunkiu plieniniu pagrindo kalimu ir sriegine galvutės riebokšle, nuolatinis lankas suteikia koncentratus beveik išimtinai neparemtoje centrinėje statinės dalyje.

---

II. 4 pagrindinės priežastys, sukeliančios statinės patinimą

1. Inerciniai kinetinių smūgių šuoliai:Ekskavatoriaus kaušas, atsitrenkęs į granitą visu greičiu, sukelia momentinį lėtėjimo slėgio šuolį, kuris viršija sistemos pagrindinio apsauginio vožtuvo įtrūkimų ribas, kol vožtuvo snapelis gali fiziškai atsidaryti.

2. Dekompresinės smūginės bangos:Didelio tonažo hidrauliniuose presuose ir tankinimo cilindruose greitas vožtuvų perjungimas paleidžia akustines skysčio dekompresijos bangas, kurios plaka vidinį vamzdžio ID.

3. Nestandartinė vamzdžių metalurgija:Vietoj didelio tempimo legiruotojo plieno (daugiau nei 520 MPa išeiga) naudojami standartiniai komerciniai šalto tempimo anglinio plieno vamzdžiai, kurių takumo riba yra žema (iki 350 MPa).

4. Per didelis vamzdžių šlifavimo lygis: Perteklinis jau susidėvėjusio cilindro vamzdžio šlifavimas, siekiant pašalinti gilias įbrėžimų žymes, sumažina likusį vamzdžio sienelės storį žemiau minimalių inžinerinių saugos ribų.

---

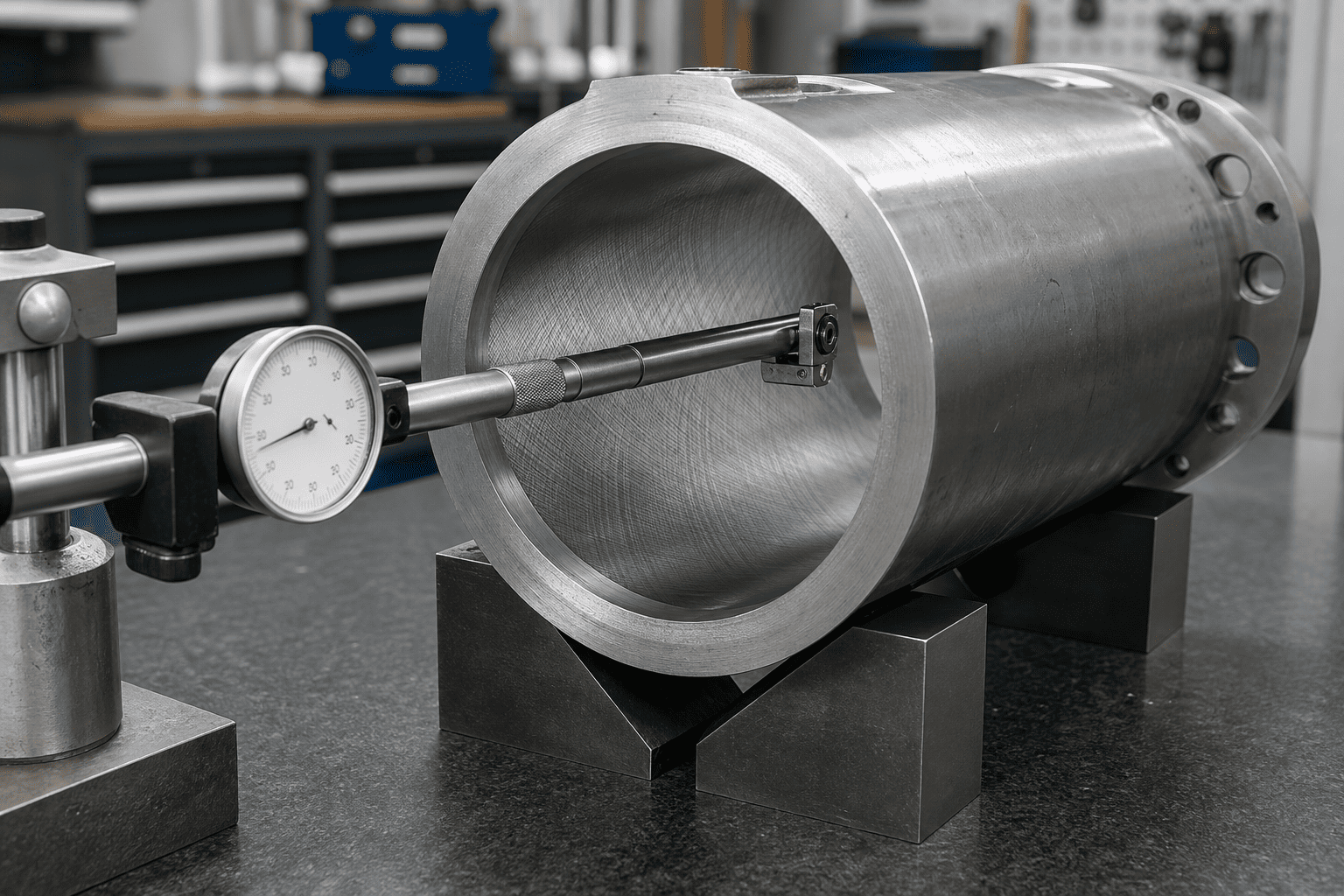

III. Teismo medicinos metrologija: ciferblato gręžinio matuoklio 10 taškų patikrinimas

Norėdami galutinai diagnozuoti statinės balionavimą ardymo metu, mechanikai turi nustatyti vidinės kiaurymės geometriją keliais eigos intervalais, o ne matuoti tik lengvai pasiekiamus vamzdžio galus:

---

IV. Patikrinimo protokolas:

• Mineraliniu spiritu nuvalykite hidraulinės alyvos ir anglies lako likučius nuo vamzdžio angos.
• Sukalibruokite didelio tikslumo ciferblato kiaurymės matuoklį arba trijų taškų vidinį mikrometrą pagal pagrindinį žiedinį matuoklį iki nulio.
• Išmatuokite vidinį skersmenį per dvi statmenas ašis (X ašis vertikali, Y ašis horizontali) 100 mm intervalais nuo pagrindo suvirinimo iki riebokšlio sriegių.
• Vertinimo kriterijai:Bet koks diametro padidėjimas, viršijantis 0,12 mm (0,005"), viršijantis vardinę angos toleranciją, rodo nuolatinį plastiškumą. Jei angos profilis sudaro "smėlio laikrodžio" arba "vamzdžio" kontūrą, vamzdis negali būti išgelbėtas šlifuojant, todėl jį reikia išmesti.

---

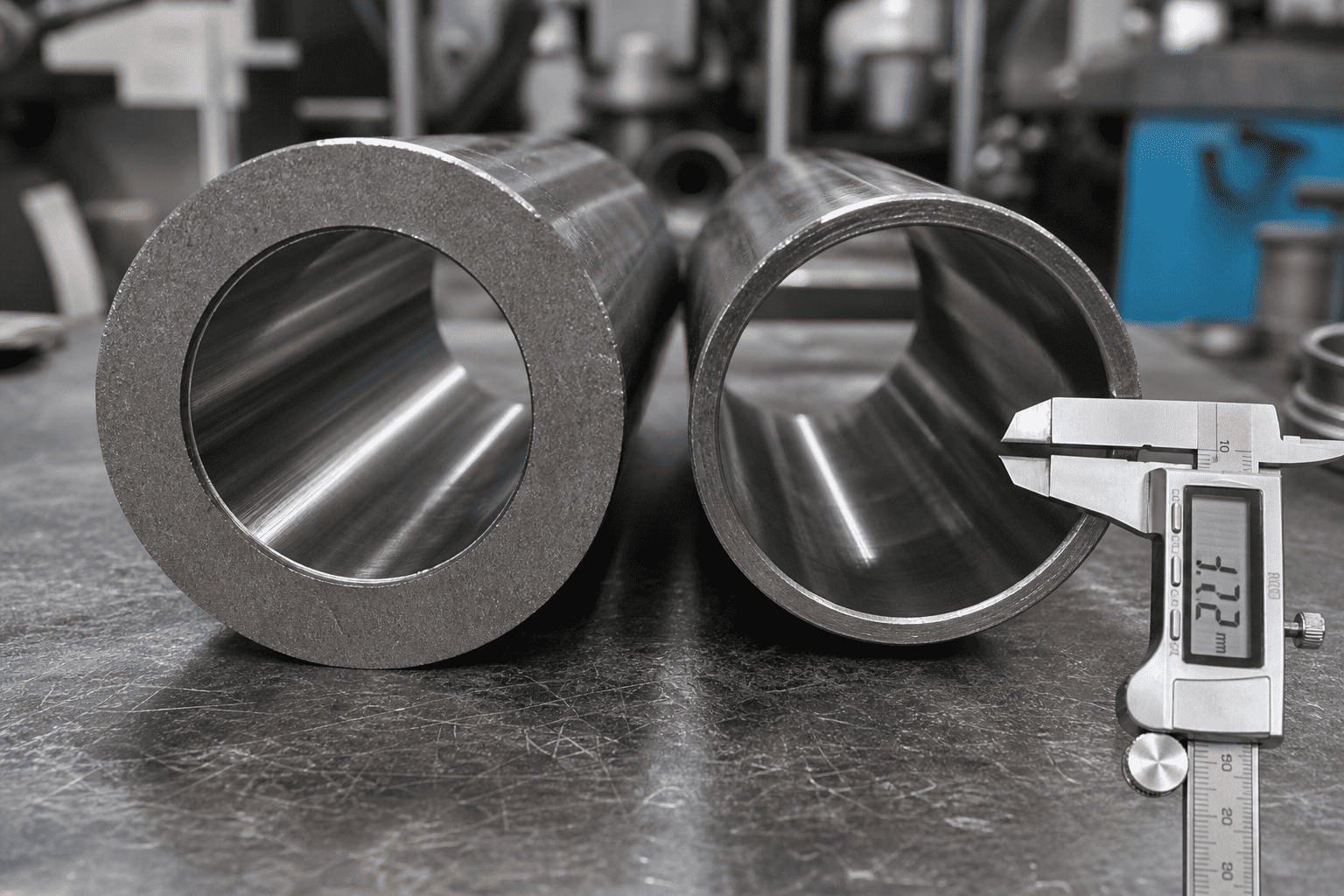

V. Metalurgija ir sienelių storis: griežtų apkrovų lydinio statinių nurodymas

Norint užkirsti kelią statinės balionavimui didelio smūgio hidraulinėse grandinėse, reikia atnaujinti standartinius anglies DOM vamzdelius į didelio stiprumo besiūlius legiruotojo plieno:

Be didelio našumo lydinio parinkimo, didelės apkrovos inžinerijos gairėse reikalaujama nurodyti sunkiųjų sienelių santykį, kai vamzdžio išorinis skersmuo yra bent 1,25–1,35 karto didesnis už vardinį didelio smūgio mobiliosios įrangos angos skersmenį.

---

VI. 4 inžinerinės strategijos, kaip pašalinti vamzdžių išeigos gedimus

1. Įdiekite tiesiogiai montuojamus greito reagavimo anti-šokinius reljefus: Apsaugokite cilindro prievadus greitai veikiančiais kasetės apsauginiais vožtuvais, nustatytais 250 psi virš pagrindinės sistemos slėgio, kad nupjautumėte milisekundės smūgio spyglius, kol jie neįtemps vamzdžio sienelės.
2. Sumontuokite vidines progresinio lėtėjimo pagalvėles: laiptuotos arba parabolinės pagalvėlės sklandžiai sulėtina sunkias stūmoklio mases, pašalindamos eigos pabaigos akustinio slėgio bangas.
3. Atnaujinkite į didelio modulio termoplastinius stūmoklio kreipiklius: pakeiskite minkštus nailoninius kreipiamuosius žiedus didelio gniuždymo stiprumo bronzos užpildytais PTFE arba audiniu sustiprintomis fenolio dilimo juostomis, kurios palaiko stūmoklio išlygiavimą, nesukeldamos išsiplėtusių vamzdžių sienelių.
4. Privalomas 1,5 karto hidrostatinio atsparumo bandymas: kiekvieną kartądidelio našumo pakaitinis cilindrasturėtų būti atliktas gamyklinis hidrostatinis bandymas esant 1,5 karto didesniam darbiniam slėgiui, ultragarsu tikrinant sienelės storį.

---

VII. Inžinerinės konsultacijos ir didelių apkrovų pakeitimo tiekimas

Susiduriate su nepaaiškinamu išsiveržimo jėgos praradimu vidurio eigos metu arba statinės išsipūtimu sunkios paskirties įrangoje?

Pasikonsultuokite su specializuota HCIC hidraulinio projektavimo inžinierių komanda. Visame pasaulyje tiekiame sunkiasienius, didelio našumo lydinio cilindrų mazgus, pagamintus naudojant sertifikuotus besiūlius 27SiMn/4140 vamzdžius, tikslias išgręžtas ir apdegintas angas bei visapusišką CAD patikrą, skirtą sunkiems mobiliesiems ir pramoniniams mechanizmams visame pasaulyje.
