A hidraulinis cilindrasgali atsirasti nestabilus judėjimas, netolygi apkrova arba pakartotinis sandariklio pažeidimas, net kai hidraulinė grandinė atrodo normali. Priežastis gali būti tvirtinimo detalėje: susidėvėjęs kaištis, padidinta kabliuko anga, atsilaisvinusi įvorė arba instaliacija, kuri nebeišlygiuota per visą darbo lanką.
Šiame vadove paaiškinama, kaip techninės priežiūros komandos ir OĮG pirkėjai gali patikrinti cilindro tvirtinimo taškus prieš užsakydami remonto rinkinį arba pakaitinį cilindrą. Pagrindinis dėmesys skiriamas mechaniniam cilindro ir mašinos ryšiui, o ne bendrai hidraulinio slėgio ar srauto diagnostikai.

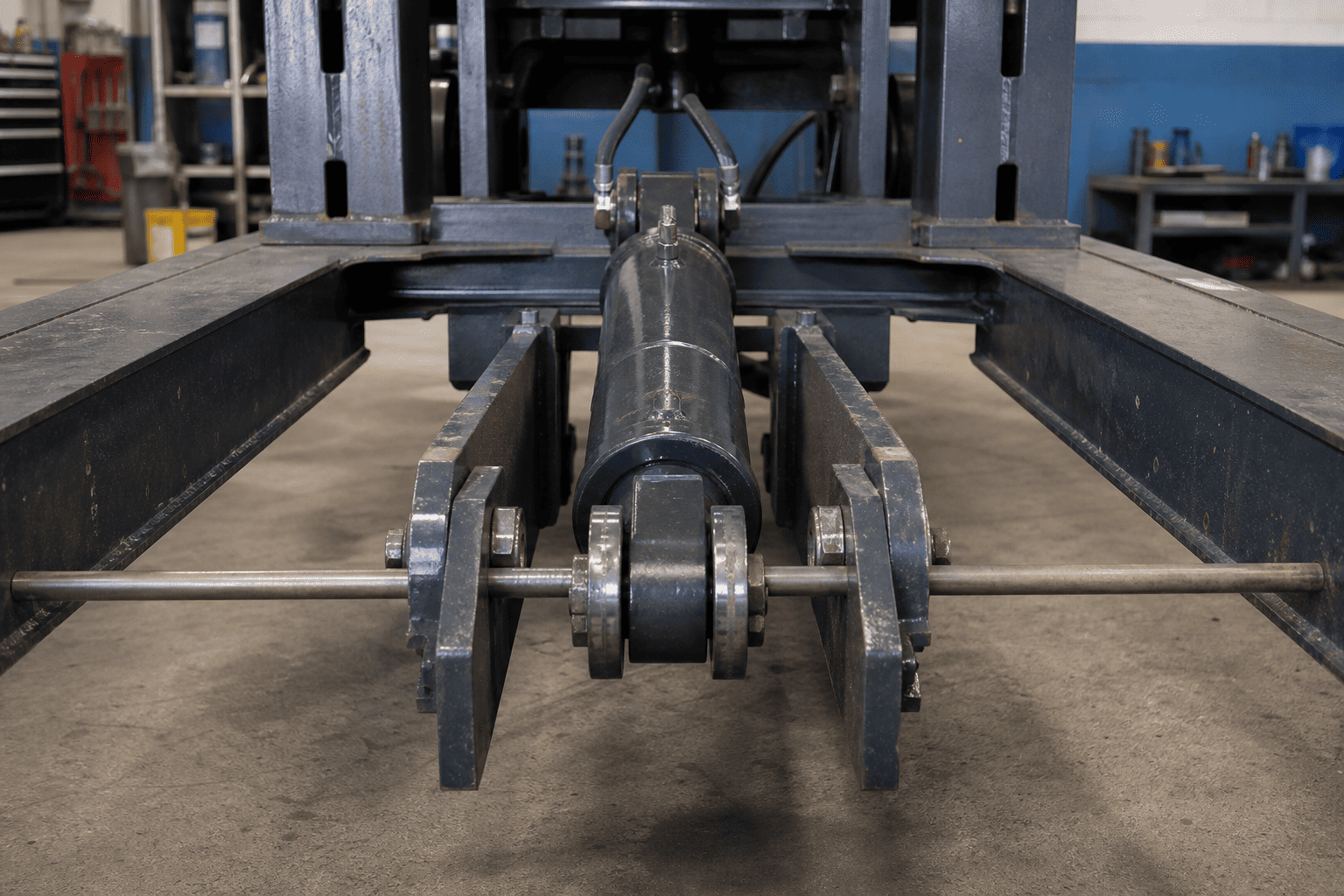

Cilindras neveikia atskirai. Jo strypas ir cilindras yra sujungti su mašina per kaiščius, veržles, ausis, gnybtus, laikiklius ar kitas tvirtinimo priemones. Šios dalys perduoda darbo jėgą, leisdamos cilindrui judėti numatytu lanku.
Kai jungtis susidėvi, cilindras gali nebelikti numatytoje vidurio linijoje. Tada mašina gali atlikti papildomą judesį ir kontaktą ant strypo, riebokšlio, kreiptuvo, vamzdžio ar tvirtinimo kronšteino. Naujas sandariklis arba naujas cilindras gali neišspręsti problemos, jei susidėvėjusi mašinos pusės jungtis ir toliau veikia.
Parkerio cilindro saugos vadove nurodoma, kad reikia patikrinti strypą ir jo sujungimo mašinos komponentą, ar jie tinkamai sulygiuoti tiek ištiestoje, tiek įtrauktoje padėtyje. Ji taip pat rekomenduoja, kad cilindrai, pritvirtinti prie segtukų, pasisuktų abiejuose galuose, kai kaiščio vidurinės linijos būtų lygiagrečios, ir kad cilindras būtų patikrintas per jo darbinį lanką, ar nėra trukdžių. Tai įrengimo ir saugos principai; galutinės ribos turi būti iš cilindro ir mašinos gamintojo.
Patikrinkite, ar ant kaiščio nėra įbrėžimų, griovelių, korozijos, plokščių dėmių ir vienoje pusėje susidėvėjusios juostos. Smeigtukas, kuris nebėra apvalaus, stabilaus atraminio paviršiaus, gali leisti cilindro kilpai pajudėti, kol mašinos elementas nereaguoja.
Nespręskite apie kaištį tik pagal tai, ar jį dar galima išimti. Kaištis gali likti vietoje, kol jo darbinis paviršius, fiksavimo funkcija arba suderinimas su įvore jau yra susidėvėjęs.
Įvorė gali susidėvėti viduje, atsilaisvinti korpuse arba būti pažeista montuojant. Patikrinkite, ar juda tarp įvorės ir cilindro kilpos arba laikiklio, o ne tik tarp kaiščio ir įvorės.
Jei įvorė yra priežiūros nereikalaujančio tipo, vadovaukitės įrangos gamintojo montavimo instrukcijomis. Nepilkite riebalų ir nekeiskite paviršiaus apdorojimo, nebent tai leidžia nurodyta konstrukcija.
Ilgai judant atsilaisvinus smeigtuku, cilindro akis arba spygliuočiai gali padidėti, susiaurėti arba tapti ovalūs. Tai dažnai vadinama kiaušinio formos skyle. Pakeitus tik kaištį, matomas laisvumas gali laikinai sumažėti, o apkrovos kelias bus neteisingas.
Išmatuokite skylę daugiau nei viena kryptimi ir daugiau nei vienoje vietoje. Vizuali apvali forma nėra pakankamas įrodymas kritiniam remonto sprendimui.

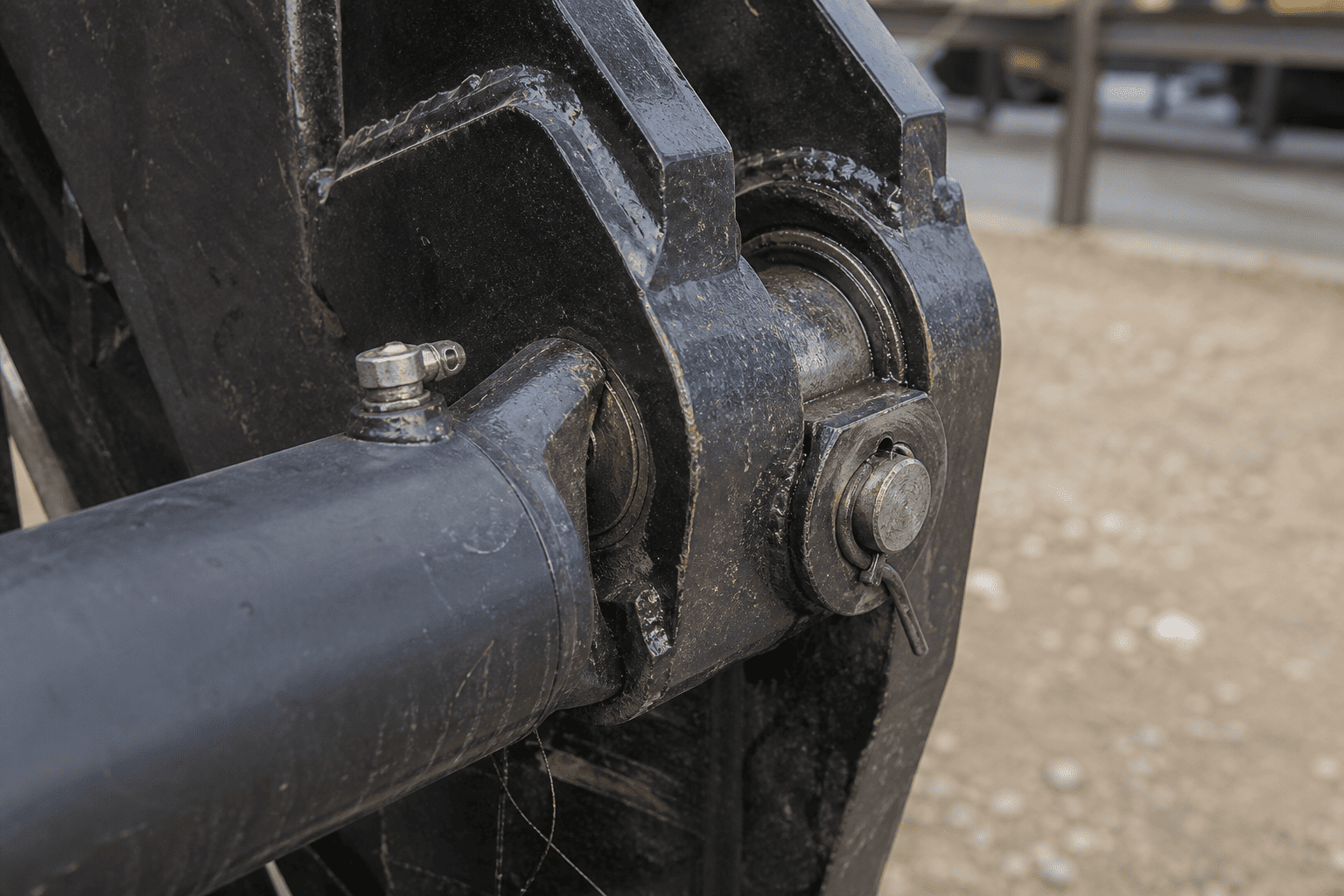

Trūkstant poveržlės, atsilaisvinus laikikliui, sugadinus fiksavimo žiedą, susidėvėjusią laikiklio plokštelę arba iškreiptą laikiklį, kaištis gali eiti į šoną. Patikrinkite visą laikymo išdėstymą ir laikiklio paviršių, kurie kontroliuoja šoninę padėtį, būklę.
Pakaitinis cilindras neturėtų būti montuojamas į laikiklį, kuris negali išlaikyti kaiščio numatytoje padėtyje.
Toliau pateikta seka yra lauko planavimo vadovas. Pirmenybė teikiama mašinos gamintojo blokavimo, blokavimo ir sukauptos energijos procedūroms.
Atskirkite hidraulinę energiją, pritvirtinkite pakeltą arba pakabinamą konstrukciją atitinkama mechanine atrama ir apsaugokite nuo netikėto judėjimo. Patikrinimo metu hidraulinis cilindras neturi būti laikomas vienintele pakelto krovinio atrama.
Prieš išmontuodami atkreipkite dėmesį, kada atsiranda problema:
Šis požymis padeda atskirti montavimo problemą nuo grynai hidraulinio valdymo problemos, nors ir nepakeičia matavimo.
Ieškokite pasislinkusių laikiklių, poliruotų kontaktinių juostų, įtrūkimų žymių, rūdžių dulkių, įtrūkusių suvirinimo siūlių, laikiklio judėjimo ir kaiščio, kuris nebėra centre. Jei įtariate judėjimą, pažymėkite santykinę kaiščio, poveržlės ir laikiklio padėtį.
Nenaudokite pirštu, kad patikrintumėte suspaudimo tašką ir nedėkite rankų tarp cilindro akies ir sąvaržos.
Užfiksavę mašiną, nuimkite kaištį pagal įrangos procedūrą. Nuvalykite kaiščio, įvorės, cilindro ąsos ir laikiklio paviršius metodu, suderinamu su komponentų medžiagomis ir vietos taisyklėmis.
Išimtas dalis laikykite kartu ir nustatykite jų pradinę vietą. Vieno cilindro galo kaiščio negalima maišyti su kaiščiu iš kitos padėties, kol nebaigti tikrinimo įrašai.

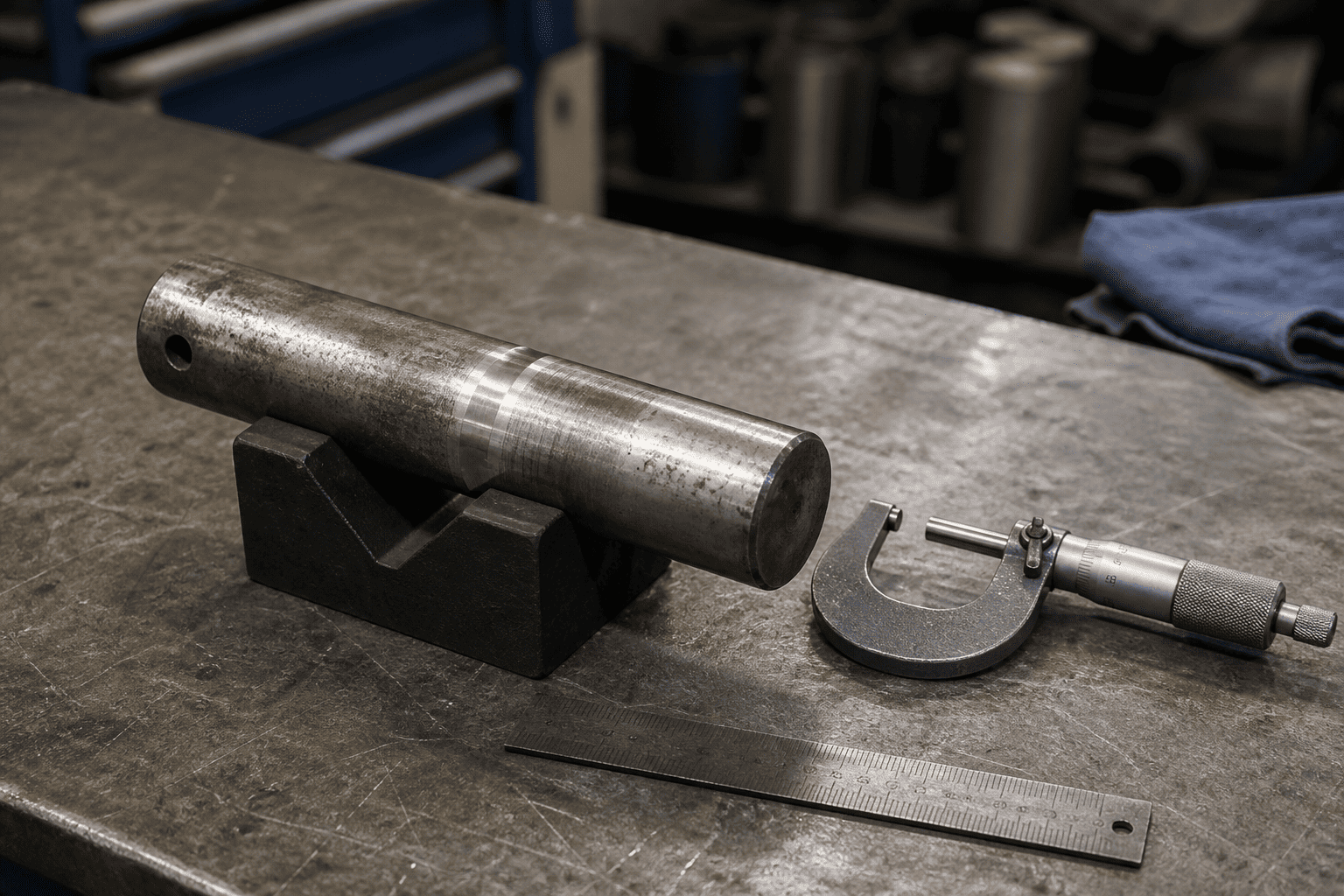

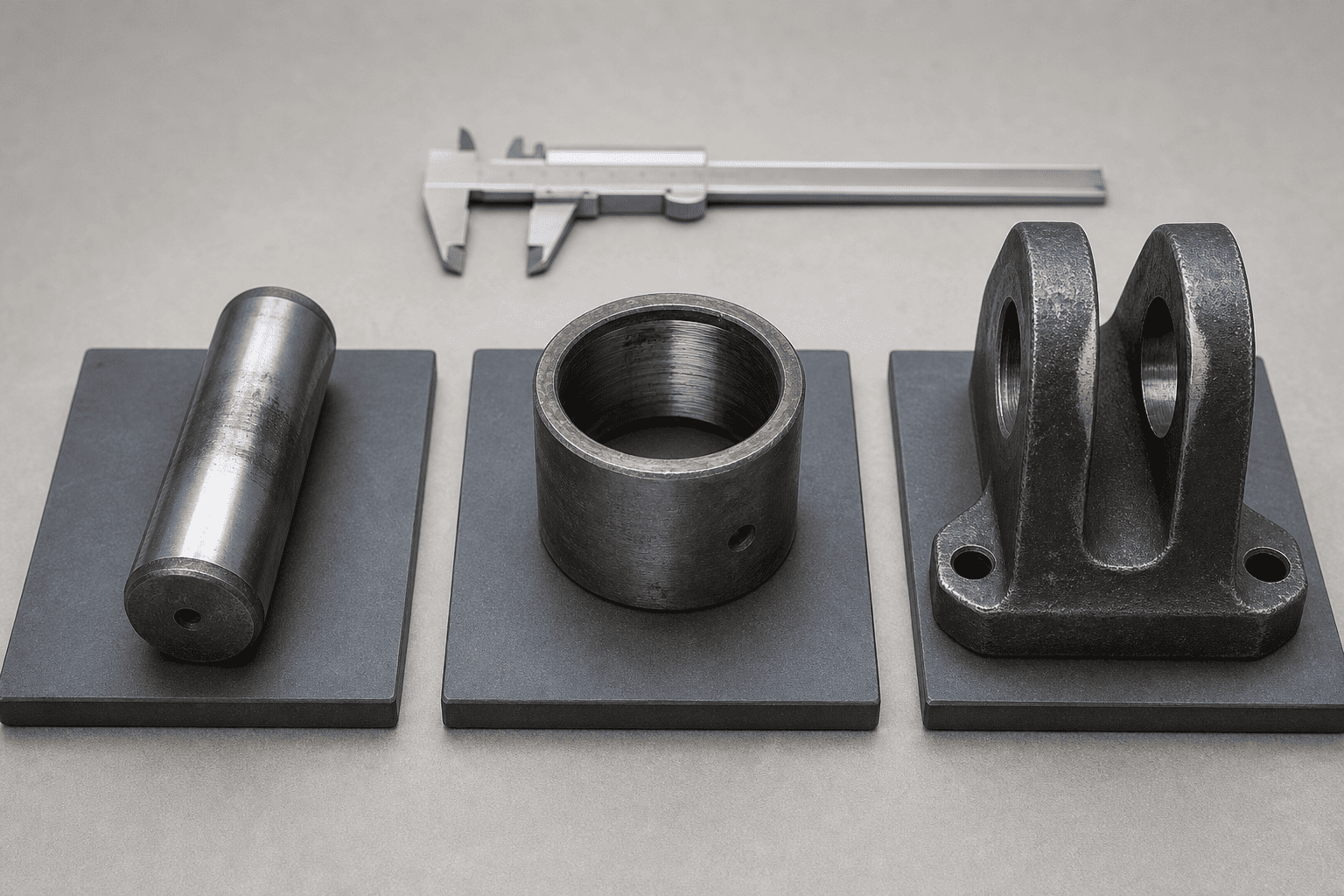

Užrašykite vardinį kaiščio skersmenį, faktinį kaiščio skersmenį keliuose taškuose, įvorės vidinį skersmenį, įvorės išorinį skersmenį, jei reikia, ir cilindro ąsos bei veržlės angos būklę.
Taip pat patikrinkite:
Nesugalvokite universalios nusidėvėjimo ribos. Norėdami priimti/atmesti galutinį sprendimą, naudokite įrangos brėžinį, cilindro gamintojo specifikacijas arba patvirtintą remonto standartą.
Dar kartą patikrinkite mašinos geometriją įtrauktoje ir ištrauktoje padėtyse arba faktinėse galinėse padėtyse, kurias leidžia saugi techninės priežiūros procedūra. Baliono negalima priverstinai stumti į vietą jį traukiant, stumdant ar spaudžiant.
Įsitikinkite, kad dvi tvirtinimo kaiščio vidurinės linijos lieka lygiagrečios ten, kur montavimo konstrukcijai reikia lygiagrečios sukimosi. Patikrinkite, ar nesiliečia su laikikliais, apsaugais, žarnomis, rėmo elementais ir kitomis judančiomis dalimis.
| # | Stebėjimas | Tikėtina priežastis / indikacija |
|---|---|---|
| 1 | Smeigtukas turi poliruotą juostelę vienoje pusėje | Netolygus kontaktas, išlygiavimo pasikeitimas arba laikiklio judėjimas |
| 2 | Darbo zonoje kaištis yra mažesnis | Smeigtukų susidėvėjimas, netinkamas sulaikymas arba judėjimas veikiant apkrovai |
| 3 | Įvorė sukasi savo korpuse | Laisvas prigludimas, pažeistas korpusas arba neteisingas montavimas |
| 4 | Clevis skylė yra ovali arba smailėjanti | Tęsiamas veikimas su tarpeliu arba atsilaisvinusiu kaiščiu |
| 5 | Yra rūdžių dulkių arba smulkių metalinių šiukšlių | Įtrūkimai, korozija, nepakankama apsauga arba santykinis judėjimas |
| 6 | Laikiklis sulenktas arba pakartotinai atsipalaiduoja | Smeigtuko ėjimas, laikiklio judėjimas arba netinkamas laikymo išdėstymas |
| 7 | Strypo kreiptuvas arba riebokšlis rodo vienpusį nusidėvėjimą | Prieš keisdami sandariklius, patikrinkite mašinos išlygiavimą ir tvirtinimo geometriją |
| 8 | Susidėvėjimas matomas tik prie vieno smūgio galo | Galinės padėties geometrija, trukdžiai arba kintantis apkrovos kelias |
Šie stebėjimai yra tikrinimo pradžios taškai, o ne automatinės diagnozės. Nusidėvėjęs kaištis gali būti didesnės išlyginimo problemos, o ne pradinės priežasties, pasekmė.
Tik kaiščio taisymas gali būti tinkamas, kai kaištis yra susidėvėjęs, tačiau įvorė, ąsa, sąvarža, laikiklis ir laikymo sistema neviršija patvirtintų matmenų. Naujas kaištis turi atitikti tinkamą skersmenį, ilgį, medžiagą ir laikymo išdėstymą.
Norint pakeisti įvorę, būtinas tinkamas pritaikymas, orientacija ir montavimo būdas. Patvirtinkite, ar keičiama įvorė yra sutepta, veikia sausai, ar skirta tam tikroms paviršiaus sąlygoms. Paspaudus įvorę į pažeistą arba netinkamai suderintą korpusą, galima atkurti pradinę problemą.
Dėl ovalios cilindro ąselės arba sąvaržos angos gali prireikti patvirtinto remonto metodo, pvz., apdirbimo, remonto įvorės arba pažeisto komponento pakeitimo. Nevirinkite, negręžkite ir nemodifikuokite laikančiojo tvirtinimo elemento be inžinerinio patvirtinimo ir dokumentais patvirtintos remonto procedūros.
Jei cilindro ąsa, svirtis, gembė arba tvirtinimo blokas yra įtrūkę, visam laikui deformuoti arba neatitinka patvirtintų matmenų ribų, gali prireikti pakeisti cilindrą arba atlikti techninį remontą. Pakeitimas turi būti suderintas su mašinos geometrija, o ne pasirenkamas tik pagal kiaurymę ar eigą.
Montavimo susidėvėjimo užklausą yra daug lengviau peržiūrėti, kai į jį įtraukiami faktiniai įrengimo duomenys. Siųsti:
Cilindrams su kaiščiu, uždaro ir išplėsto kaiščio centro matmenys yra ypač svarbūs. Pakeitimas, kuris atitinka hidraulinę jungtį, bet pakeičia montavimo geometriją, gali sukelti naujų trukdžių arba išlygiavimo problemą.
Prieš grąžindami mašiną į įprastą veikimą:
1. Patvirtinkite, kad kaištis ir įvorė yra nurodytos tvirtinimo dalys.
2. Patikrinkite, ar kaištis yra visiškai įstatytas ir tinkamai laikomas.
3. Patikrinkite, ar cilindras abiejuose galuose sukasi neprisirišęs.
4. Patvirtinkite, kad strypas ir mašinos dalis lieka sulygiuoti per leistiną eigą.
5. Judėjimo metu patikrinkite žarnos išvedimą ir prievado tarpą.
6. Eksploatuokite mašiną su maža rizika ir mažu greičiu pagal įrangos procedūrą.
7. Sustokite, jei cilindras susvyruoja, laikiklis pasislenka, kaištis juda arba strypas liečiasi su netoliese esančiomis dalimis.
8. Užrašykite galutinius matavimus ir remonto dalis būsimai priežiūrai.
Parkerio saugos gairėse taip pat pabrėžiama, kad dėl netinkamo išlygiavimo gali pernelyg susidėvėti strypo riebokšliai ir cilindro angos. Štai kodėl montavimo patikra turi būti atlikta po remonto, o ne tik prieš pašalinant senas dalis.
Kontroliuojama montavimo patikra gali padėti išvengti kelių brangių pasikartojančių gedimų:
Tikslas nėra automatiškai pakeisti kiekvieną susidėvėjusią dalį. Jis skirtas nustatyti faktinį apkrovos kelią ir atkurti montavimo geometriją, pagal kurią cilindras buvo sukurtas.
HCIC gali peržiūrėti pakeitimo ir pasirinktinius hidraulinio cilindro reikalavimus iš realių įrengimo duomenų: montavimo matmenų, kaiščio išdėstymo, eigos, kiaurymės ir strypo informaciją, prievado konfigūraciją, pritaikymą ir turimus brėžinius. Dėl susidėvėjusių tvirtinimo taškų pridėkite mašinos šoninių laikiklių nuotraukas ir išmatavimus, kad pasiūlymo apžvalga apimtų montavimą ir hidraulinę jungtį.
Hidraulinis cilindrastvirtinimo kaiščio ir įvorės susidėvėjimas yra mechaninio montavimo problema, kuri gali tapti hidraulinio patikimumo problema. Kartu patikrinkite kaištį, įvorę, cilindro ąsą, veržlę, laikymo įrangą ir visą darbo lanką. Prieš užsakydami dalis, užrašykite matavimus ir nenaudokite naujo cilindro, kad kompensuotumėte sugadintą ar netinkamą mašinos struktūrą.
Jei jums reikia pakeisti originalios įrangos gamintoją arba pritaikytą hidraulinį cilindrą su kaiščiu, atsiųskite HCIC senojo cilindro matmenis, uždarus ir išplėstus kaiščio centro atstumus, kaiščio ir veržlės matavimus, informaciją apie prievadą, nuotraukas ir išsamią informaciją apie taikymą. Išsamus duomenų paketas suteikia inžinierių komandai geresnį pagrindą tvirtinimui prieš gaminant.
