A hidraulinis cilindrasgali būti geros būklės ir vis tiek sugadintas prieš pasiekiant mašiną. Neapsaugoti prievadai surenka užterštumą. Atidengtas stūmoklio strypas gali surūdyti. Netinkamoje padėtyje laikomas balionas gali sukelti sandarinimo arba vidinės korozijos problemų, kurių galima išvengti.
Štai kodėl priėmimas ir saugojimas turėtų būti traktuojami kaip montavimo proceso dalis, o ne kaip sandėlio tvarkymas. Tikslas paprastas: laikykite cilindrą švarų, apsaugotą ir atsekamu, kol kvalifikuotas technikas pasiruošęs jį prijungti.
Šis vadovas skirtas OĮG pirkėjams, techninės priežiūros komandoms ir platintojams, kurie prieš montuodami tvarko hidraulinius cilindrus. Jame pagrindinis dėmesys skiriamas praktiniam saugojimui ir patikrinimams prieš pradedant eksploatuoti. Tai nepakeičia cilindro gamintojo gaminio vadovo ar mašinos saugos procedūros.

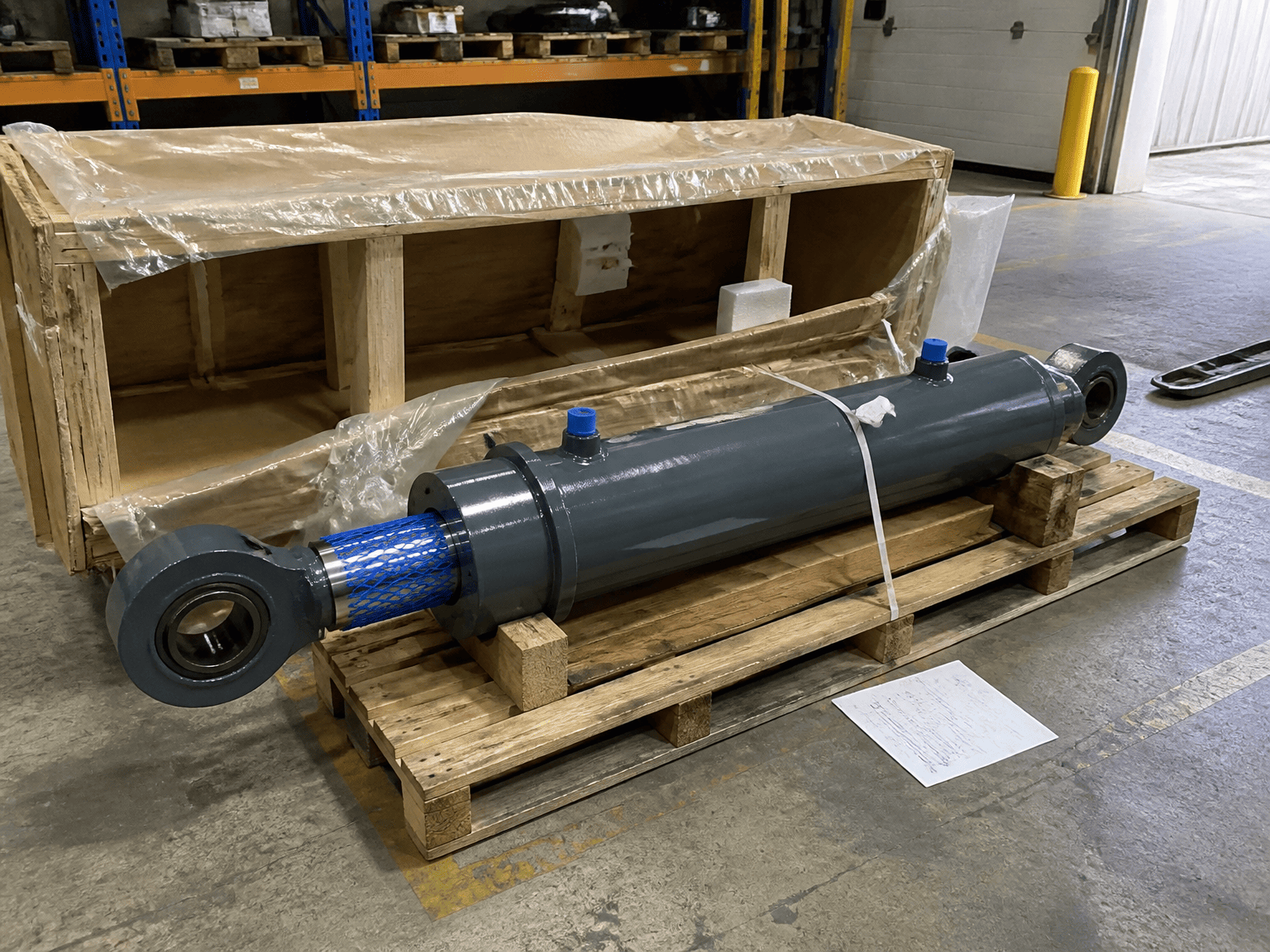

Pradėkite tikrinimą, kol pakuotė ir transportavimo apsauga vis dar yra vietoje. Užrašykite modelį, kiekį, matomus pažeidimus ir trūkstamus priedus. Prieš nuimdami apsaugines medžiagas, nufotografuokite, jei ant dėžės, padėklo ar cilindro yra smūgio žymių.
Patikrinkite šiuos punktus:
Hänchen montavimo instrukcijos prasideda nuo pristatymo išsamumo ir pažeidimų patikrinimo. Tai naudinga disciplina atliekant bet kokį pakeitimą ar OĮG projektą: neatraskite trūkstamos tvirtinimo dalies po to, kai cilindras jau buvo perkeltas į saugyklą.
Jei matote pažeidimą, prieš valydami, dažydami arba bandydami perkelti stūmoklio kotą, izoliuokite gaminį ir dokumentuokite jį.
Parkerio cilindro gairėse sakoma, kad prievado apsaugos kištukai turi likti vietoje iki montavimo. Priežastis praktiška. Atviri hidrauliniai prievadai suteikia tiesioginį kelią dulkėms, metalo drožlėms, drėgmei ir kitai taršai patekti į cilindrą.
Neištraukite kaiščių vien tam, kad patikrintumėte sriegį. Patvirtinkite prievado tipą brėžinyje arba gaminio dokumentacijoje. Kai vamzdynas yra paruoštas montuoti, prieš sujungdami nuvalykite linijas ir jungiamąsias detales. Parkeris taip pat perspėja, kad vamzdynai turi būti kruopščiai nuvalyti, kad būtų pašalintos drožlės ir atplaišos, atsiradusios dėl sriegimo ar deginimo darbų.
Švarus sujungimas yra ne tik paleidimo pirmenybė. Užteršimas gali pažeisti sandariklius, vožtuvus ir užbaigtus cilindrų paviršius po to, kai mašina pradeda važiuoti.
Parker rekomenduoja patalpų sandėliavimo zoną, kurioje būtų sausa, švari ir nerūdijanti atmosfera. Cilindras turi būti apsaugotas nuo vidinės korozijos ir išorinio poveikio.
Sandėliavimo plotas taip pat turėtų apriboti:
Nenaudokite cilindro kaip atramos kitoms medžiagoms. Identifikavimo ir gaminio dokumentus laikykite kartu su preke arba atsekamame sandėlio įraše. Balioną, kuris praranda modelio ar užsakymo informaciją, tampa sunkiau patikrinti, kai mašina pagaliau bus paruošta.
Įprastus pramoninius cilindrus Parker rekomenduoja laikyti vertikaliai su stūmoklio koteliu, kai tik įmanoma. Ši padėtis gali sumažinti korozijos riziką dėl kondensato cilindro viduje ir padėti sumažinti sandariklio pažeidimus.
Teisinga padėtis gali priklausyti nuo cilindro konstrukcijos, eigos, svorio, sumontuotų priedų ir gamintojo nurodymų. Teleskopiniai cilindrai, vieno veikimo cilindrai ir balionai, kuriems taikomi specialūs laikymo reikalavimai, neturėtų būti dedami pagal bendrąją sandėlio taisyklę.
Jei balioną reikia laikyti horizontaliai, laikykite jį skersai tinkamų taškų, kad vamzdis, strypas ir tvirtinimo priedai nebūtų sulenkti ar pažeisti. Neleiskite riedėti ir apsaugokite stūmoklio strypą nuo prisilietimo prie stovo arba grindų.
Jei cilindras laikomas pilnas hidraulinio skysčio, Parkeris pažymi, kad reikia atsižvelgti į skysčio išsiplėtimą dėl temperatūros pokyčių. Gamintojas arba hidraulinis inžinierius turi tai patvirtinti prieš ilgalaikį saugojimą.
Stūmoklio strypas yra vienas iš svarbiausių paviršių, kurį reikia apsaugoti sandėliuojant. Rūdys, įlenkimai ir įbrėžimai gali pažeisti strypo sandariklį ir kreiptuvą, kai cilindras pradeda judėti.
Parkeris rekomenduoja nedažytus paviršius, pvz., stūmoklio kotą, padengti rūdis stabdančiu mišiniu, kai įranga ilgą laiką laikoma lauke. Tinkamas apsaugos produktas ir pašalinimo būdas turi būti patvirtintas atsižvelgiant į strypo apdailą, sandariklio medžiagą ir laikymo trukmę.
Prieš montuodami, apžiūrėkite strypą esant geram apšvietimui. Ieškokite:
Nepoliruokite, šlifuokite ir neperdažykite pažeisto strypo kaip greito pataisymo. Užrašykite būklę ir paklauskite baliono tiekėjo arba kvalifikuotos remonto komandos, ar dalis gali būti priimta.
Prieš surinkdami balioną palyginkite su patvirtintu brėžiniu ir užsakymo detalėmis. Patvirtinkite bendrą ilgį, eigą, tvirtinimo stilių, prievado orientaciją, strypo jungtį ir pridedamus priedus.
Hänchen nurodo montuotojams prieš surinkimą nuimti sandarinimo kamščius arba dengiančias plokštes, naudojamas gaminiui apsaugoti transportuojant. Nuimkite šias apsaugas tinkamu etapu: laikykite hidraulinius prievadus uždarytus, kol bus paruošti vamzdžiai ir jungiamosios detalės, tada prieš atidarydami grandinę nuvalykite jungties sritį.
Diegimo komanda taip pat turėtų patvirtinti, kad:
Parkeris ir Hänchenas pabrėžia, kad cilindrų montavimas yra specialistų užduotis. Laikykitės mašinos gamintojo blokavimo, kėlimo ir slėgio išleidimo procedūrų.

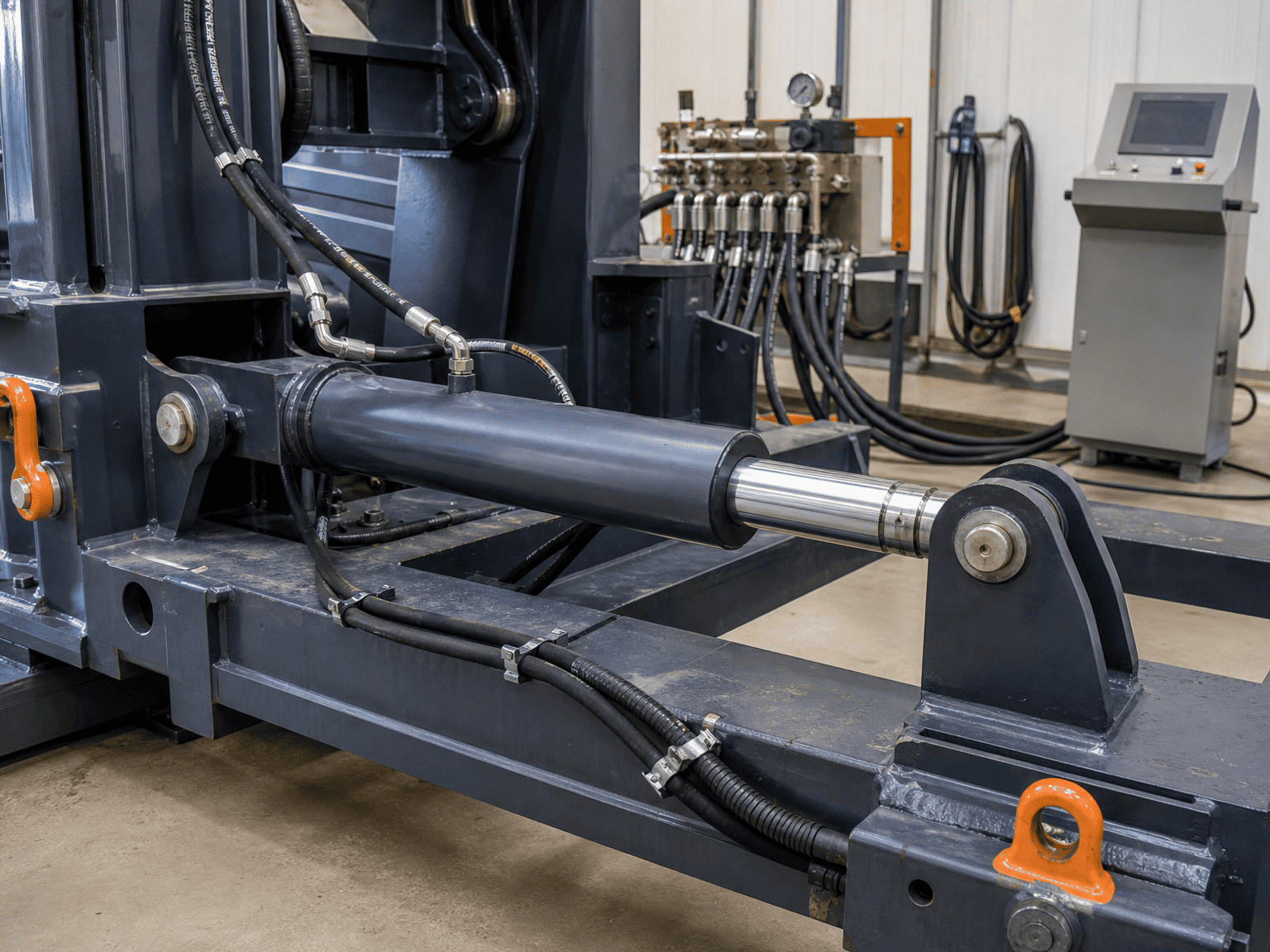

A hidraulinis cilindrasneturėtų būti naudojamas mašinos konstrukcijai patraukti į vietą. Po sandėliavimo montavimo komanda turi patvirtinti, kad atramos taškai, tvirtinimo paviršiai ir prijungti mašinos elementai susilieja, neįstumdami cilindro į vietą. Hänchen pataria montuoti be įtempių ir įspėja neviršyti leistinų šoninių stūmoklio koto apkrovų.
Prieš pradėdami eksploatuoti, patikrinkite montavimą nuo cilindro į išorę:
- Tvirtinimo paviršiai yra švarūs ir visiškai pritvirtinti
- Cilindras palaikomas nesukant vamzdelio
- Strypo galo jungtis neverčia koto į šoną
- Meškerė gali pasiekti abu numatyto smūgio galus be kontakto
- Žarnos turi pakankamai judėjimo galimybių ir nesitrina ant rėmo
- Apsaugai ir šalia esančios dalys palieka reikiamą tarpą
Parker saugos nurodymuose lygiavimas taip pat laikomas montavimo pareiga. Atlikite šį patikrinimą prieš taikydami slėgį, o bet kokius trukdžius vis tiek galima ištaisyti neapkraunant cilindro ar mašinos konstrukcijos.
Hidrauliniame cilindre įstrigęs oras gali turėti įtakos veikimui ir komponentų veikimui. Hänchen montavimo gairėse rekomenduojama, jei reikia, viršuje įrengti ventiliacijos angas ir prieš paleidžiant ištuštinti cilindrą.
Tiksli oro išleidimo procedūra priklauso nuo cilindro konstrukcijos ir mašinos grandinės. Vadovaukitės gamintojo instrukcijomis, valdykite slėgį ir įsitikinkite, kad išleidžiamas skystis ir oras nekelia pavojaus.
Po ventiliacijos Hänchen rekomenduoja lėtą, be apkrovos ir žemo slėgio judėjimą prieš įprastą veikimą. Eksploatacijos pradžios komanda turėtų stebėti:
- Sklandus pratęsimas ir įtraukimas
- Nuotėkis prie angų, sandariklių ir jungiamųjų detalių
- Strypų judėjimas ir išlyginimas
- Netikėtas triukšmas, plepėjimas ar smūgis
- Žarnos judėjimas ir kontaktas su rėmu
- Elgesys smūgio pabaigoje ir amortizacija, jei yra
Neperkelkite tiesiai iš sandėlio į pilnos apkrovos bandymą be šio kontroliuojamo patikrinimo etapo.
Užveskite trumpą kiekvieno cilindro įrašą, kuriame yra:
- Modelio ir serijos arba užsakymo nuoroda
- Gavimo data ir saugojimo vieta
- Pakuotės arba transportavimo pažeidimai
- Prievado kištuko ir strypo apsaugos būklė
- Sandėliavimo vieta ir patikrinimo datos
- Matoma korozija arba paviršiaus pažeidimas
- Patvirtintas brėžinių ir montavimo vadovas
- Asmens, išleidusio jį įdiegti, vardas
Šis įrašas padeda OĮG atskirti transportavimo, sandėliavimo ir eksploatavimo žalą, kai vėliau iškyla problema. Tai taip pat suteikia diegimo komandai aiškų pradžios tašką, o ne pasikliauti atmintimi.
Jei balionas buvo laikomas ilgą laiką, buvo veikiamas oro sąlygų arba buvo pažeistas transportuojant, prieš prijungdami jį prie mašinos, atsiųskite modelio informaciją, nuotraukas, saugojimo istoriją ir montavimo brėžinį. Tada tiekėjas gali padėti atskirti įprastą patikrinimą prieš montavimą nuo būklės, kurią reikia taisyti arba pakeisti.
Geriausias paleidimo rezultatas prasideda prieš pirmąjį slėgio bandymą: apsaugokite balioną, laikykite švarius prievadus, patikrinkite montavimą ir užrašykite, ką radote
