Hidraulinio cilindro tvirtinimo kaiščio ąsos ir įvorės gedimas: tulžies, pykinimo ir ovalumo teismo ekspertizė

I. Cilindrų tvirtinimo detalių tikrovė, sukelianti didelį įtempimą

Kadahidrauliniai cilindraisugedus, lauko technikai instinktyviai žiūri į cilindro vidų – tikrina stūmoklių sandariklius, strypo chromą ir valytuvų žiedus. Tačiau sunkios paskirties mobiliose mašinose, tokiose kaip ekskavatoriai, kasybos kastuvai, šiukšlių pakuotojai ir šarnyriniai ratiniai krautuvai, iki 40 % neplanuotų cilindrų keitimų įvyksta dėl katastrofiškų mechaninių gedimų tvirtinimo sukimosi taškuose: strypo ąsoje, pagrindo svirties arba griebtuvo kaiščio kiaurymėse.

Sustingęs, susmulkintas arba ovalizuotas šarnyrinis kaištis užfiksuoja šarnyrines jungtis, sukelia didelius stūmoklio koto šoninius lenkimo momentus ir pagreitina galvutės liaukos nuotėkį. Šiame inžinerijos vadove išsamiai aprašyta pagrindinė smeigtukų dėvėjimosi mechanika, teismo ekspertizė, padedanti atskirti skilimą nuo slydimo korozijos, ir metalurgijos etalonai pasirenkant sunkiasvores įvores ir grūdinto lydinio kaiščius.

---

II. Paaiškinti 3 mirtini sukimosi gedimo režimai

2.1 Klijavimas (šaltas metalo ir metalo suvirinimas)

Kai ekskavatoriaus kaušashidraulinis cilindrasprasiskverbia per tankų molį ar uolieną, kontaktinis slėgis per kaištį ir įvorę lengvai viršija 80–100 MPa (11 600–14 500 psi). Jei tepimo tepalo plėvelė sugenda, plieninio kaiščio ir plieninio strypo ąselės mikroskopiniai paviršiaus nelygumai liečiasi tiesiogiai. Dėl trinties akimirksniu susidaro vietinė šiluma, viršijanti 800°C, todėl susidaro mikrosuvirinimo siūlės ir nuplėšiami pagrindinio metalo gabaliukai. Per kelias valandas smeigtukas įstringa smeigtuko viduje.

2.2 Smulkinanti korozija (raudonųjų miltelių dilema)

Aukšto dažnio vibruojančioje įrangoje, pvz., kelių antgalių ir hidraulinių plaktukų, sukamasis kaištis patiria nedidelius kampinius mikrojudesius (mažiau nei 50 mikronų) esant nuolatinei apkrovai. Šis mikronutrynimas nuvalo riebalus, susmulkindamas mikroskopines plieno daleles. Kadangi šios šviežiai nukirptos plieno dalelės oksiduojasi ore, jos sudaro kietąjį geležies oksidą (Fe₂O3), sukurdamos abrazyvinį raudoną poliravimo sluoksnį, kuris nušlifuoja kaiščio ąselę.

2.3 Akių angos ovalizacija ir įtrūkimai nuo nuovargio

Vienos dalies kaltinėse strypo ąsose ir suvirintose pagrindo plokštėse dėl nuolatinio kryptinio kalimo apvalios kaiščio kiaurymė visam laikui tampa pailgos elipsės pavidalu. Kai prošvaisa viršija 0,8 mm (0,030 colio), dinaminės smūginės apkrovos sustiprėja eksponentiškai, galiausiai 3 ir 9 valandos įtempių koncentracijos akies kampučiuose atsiranda lanko nuovargio įtrūkimai.

---

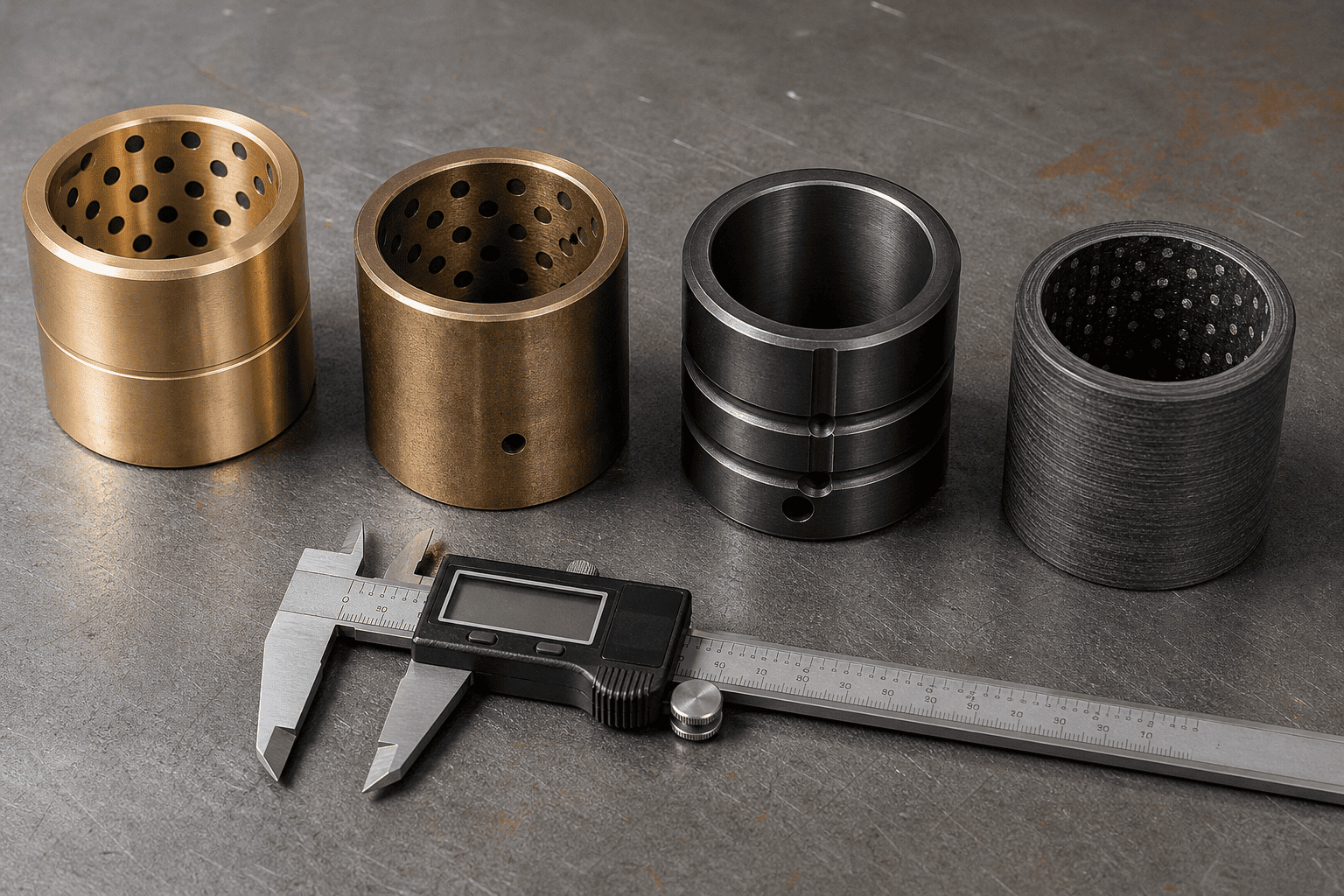

III. Įvorės pasirinkimo vadovas: bronzos ir grūdinto plieno ir savaime sutepančio kompozito

Tinkamos įvorės architektūros pasirinkimas yra skirtumas tarp 1 000 valandų ir 10 000 valandų be problemų:

---

IV. Tepalo griovelio geometrija: 8 pav. prieš spiralinį pasiskirstymą

1. Standartinės tiesios tepimo angos sugenda, nes svyruojahidraulinis cilindraskaiščiai sukasi tik nuo 30 iki 60 laipsnių, niekada neužbaigia viso 360 laipsnių pasukimo. Dėl to per vieną centrinę angą įpurškiamas tepalas niekada nepatenka į apkrautą kaiščio pusę.
2. Norint užtikrinti nuolatinį hidrostatinį tepimą dalinio sukimosi ašyse:

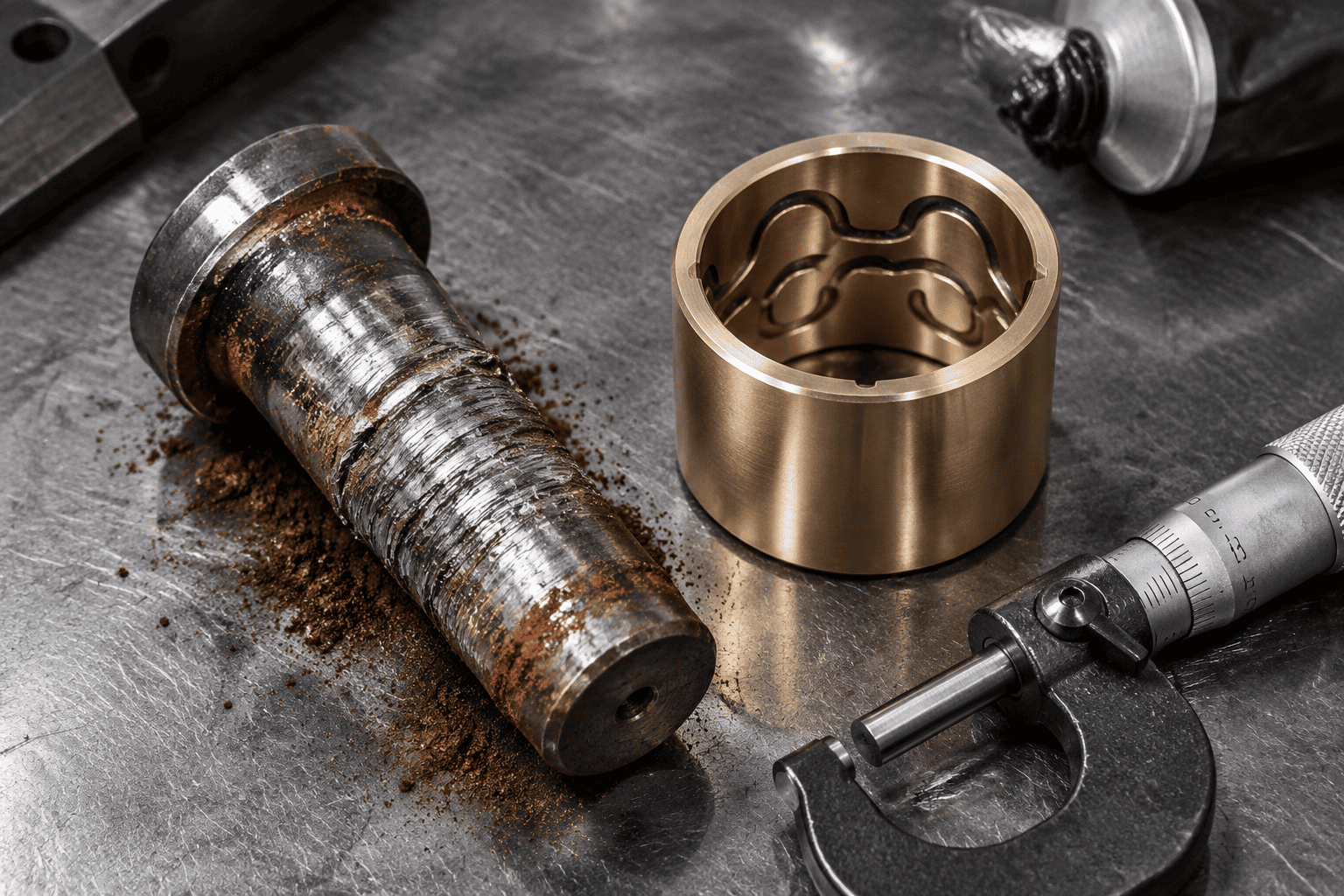

3. 8 pav. Nepertraukiamas kilpos griovelis: absoliutus aukso standartas sunkiems mobiliesiems cilindrams. Įpurškiant tepalą, ištisinė kryžminė kilpa paskirsto šviežią ekstremalaus slėgio (EP) tepalą per visą aukšto slėgio kontaktinės zonos plotį.
4. Dvigubi apvalūs galiniai grioveliai su jungiamaisiais kanalais: sulaiko aktyvų riebalų rezervuarą abiejuose įvorės galuose, neleidžiant patekti purvinam vandeniui, kelio druskai ir abrazyvinėms silicio dioksido dulkėms.

---

V. Pivot Pin Metalurgy: Kodėl paviršiaus kietumas yra nediskutuotinas

Niekada neįstatykite nesugrūdinto komercinio 1045 anglinio plieno kaiščio į sunkų cilindro veržlę. Standarto 1045 paviršiaus kietumas yra tik 18–22 HRC; per kelias savaites jis deformuosis ir susitrauks nuo mangano bronzos arba grūdinto plieno įvorės.

---

VI. HCIC sukamųjų kaiščių inžinerinės specifikacijos:

Pagrindo šerdies medžiaga: 4140 chromo-molibdeno arba 8620 nikelio ir chromo lydinio plienas, grūdintas ir grūdintas, kad šerdies atsparumas būtų (28–32 HRC), kad būtų sugerti ekstremalūs lenkimo smūgiai netrūkdami.

Paviršiaus korpuso grūdinimas: indukciniu būdu grūdintas arba giliai karbiuruotas iki 58–62 HRC iki minimalaus 1,5 mm (0,060 colio) gylio.

Paviršiaus apdaila: tiksliai šlifuotas ir poliruotas iki Ra ≤ 0,2 μm (8 mikrocolių). . Korozinėje jūrų, ledą šalinančioje kelių druskų ar cheminių trąšų aplinkoje ant sukietėjusio korpuso nurodykite 25 mikronų kieto chromo dangą arba QPQ skystą azotą dengiantį viršutinį sluoksnį.

---

VII. 4 Lauko priežiūros taisyklės, kad išvengtumėte sukimosi gedimų

1. Ekstremalaus slėgio (EP-2) tepalas su 3–5 % molibdeno disulfido (MoS₂) ): Standartinis universalus ličio tepalas nuplaunamas esant didelėms smūgio apkrovoms. Moly trombocitai fiziškai susilieja su plieno sluoksniais ir užtikrina tvirtą sausą sutepimą net tada, kai išspaudžiamos riebalų plėvelės.
2. Išmatuokite tarpą tarp akių kas 500 darbo valandų: naudokite teleskopinius kiaurymės matuoklius, kad patikrintumėte kaiščio ir įvorės tarpą. Jei bendras skersmens laisvumas viršija 0,5 mm (0,020 colio), pakeiskite atraminę įvorę prieš pat pradinės strypo ąsos angos ovalizaciją.
3. Niekada nevirinkite tiesiai ant smeigtuko: jei kaištis įstringa akies viduje, naudokite hidraulinius traukimo cilindrus arba indukcinio šildymo antkaklius, kad jį ištrauktumėte. Smeigtukų galų deginimas arba kalimas grybais, tikslios pirminės angos išgraužimas.
4. Patikrinkite atraminio kaiščio ir fiksavimo žiedo griovelius: patikrinkite, ar nepažeistos atraminės poveržlės ir tvirti spiraliniai atraminiai žiedai, kad mašinos veikimo metu neiškristų ašinis kaištis.

---

VIII. Techninės konsultacijos ir didelių apkrovų pakeitimo tiekimas

Patiriate nuolatinį smeigtukų spygliavimą, sukibusių šarnyrinių jungčių trūkinėjimą ar įtrūkimų ausis visoje jūsų įrangos parke?

Susisiekite su HCIC specializuota inžinierių grupe. Gaminame didelių apkrovų pritaikytus cilindrus su mangano bronzos, grūdinto lydinio arba savaime tepančiomis kompozitinėmis įvorėmis, suporuotomis su sertifikuotais 58–62 HRC indukciniu būdu grūdintais kaiščiais, sukurtais taip, kad būtų užtikrintas nulinis patikimumas.
